Приемно-контрольный охранно-пожарный прибор «Кварц», вариант 2

()

Приемно-контрольный охранно-пожарный прибор «Кварц», вариант 2

Изображение товара

Назначение

Одношлейфный прибор Кварц вариант 2 используется для обеспечения на малых и средних объектах автономной и централизованной охранной или пожарной сигнализации.

Прибор ставится на охрану и снимается с охраны с помощью электронных ключей Тouch Мemory или переключателя. Режим работы прибора выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.



Особенности

  • Один шлейф охранной или пожарной сигнализации.
  • Прибор передает извещения «Норма», «Пожар 2», «Пожар 1», «Тревога», «Неисправность», «Вскрытие», а также «Взят на охрану» и «Снят с охраны» на пульт централизованного наблюдения или внешние устройства по каналам ПЦН1, ПЦН2, ПЦН3.
  • Прибор имеет 6, выбираемых перемычками на плате прибора, тактик применения:
    • пожарная охрана;
    • пожарная охрана с выключателем;
    • централизованная охрана 1;
    • централизованная охрана 1 с выключателем;
    • централизованная охрана 2;
    • централизованная охрана 3.
  • Контроль линий оповещения и линии ТМ на обрыв и короткое замыкание.
  • В пожарных тактиках прибор может запоминать наличие неисправности и индицировать это.
  • Тип выходов для подключения светового и звукового оповещателей – «открытый коллектор».
  • Встроенный звуковой сигнализатор с возможностью отключения.
  • Постановка/снятие ШС осуществляется выключателем или ключами Touch Memory.
  • Прибор имеет отключаемый и неотключаемый выходы 12 В.
  • Возможность использовать оповещатели с напряжением питания 220 В.
  • Наличие функции «Автовозврат в режим охраны» для охранных тактик.
  • Встроенный источник питания от сети 220 В, резервное питание от аккумулятора.
  • При питании прибора от сети осуществляется подзарядка аккумулятора в буферном режиме.
  • Прибор работает в дежурном режиме от аккумулятора при отсутствии внешних потребителей не менее 24 часов.
  • Для продления срока службы аккумулятора в приборе предусмотрена электронная защита аккумулятора от глубокого разряда.

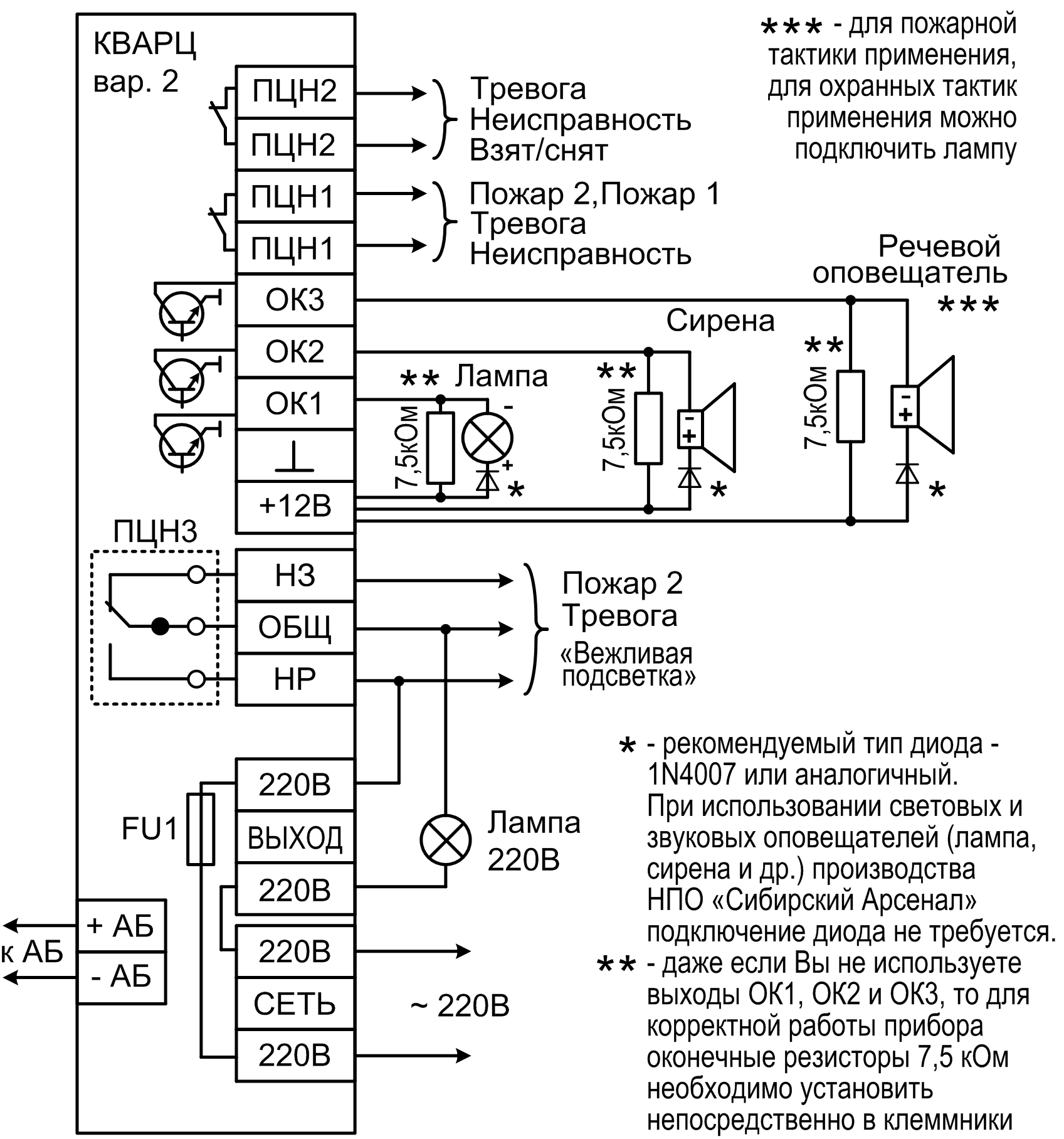

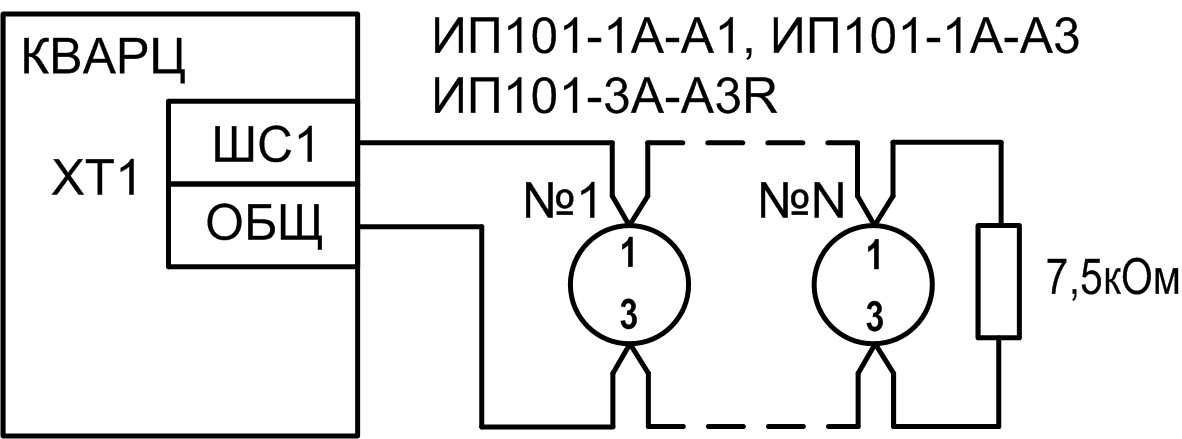

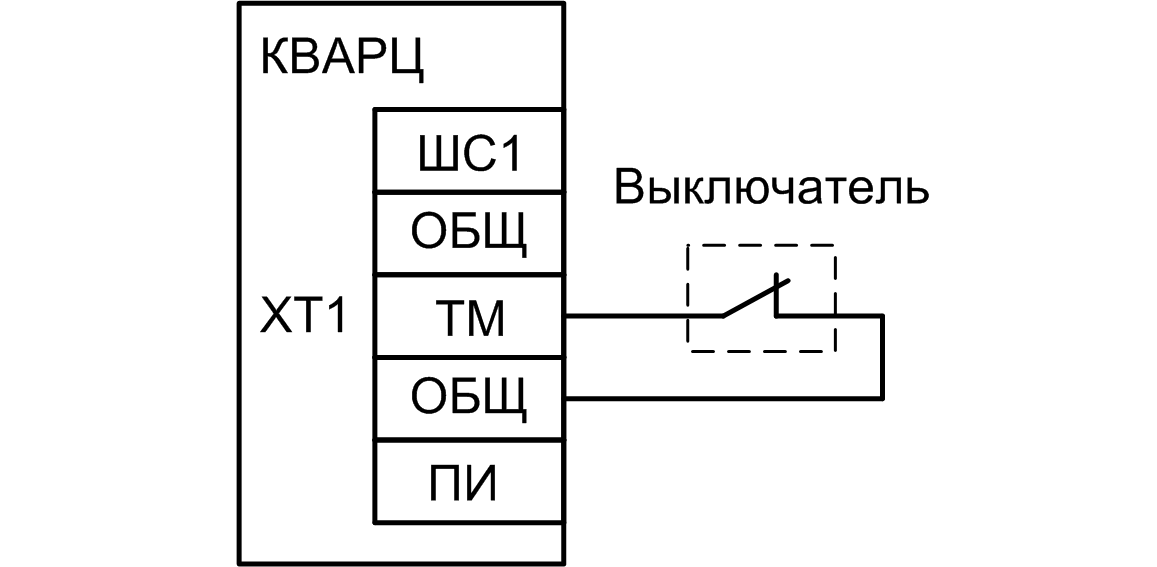

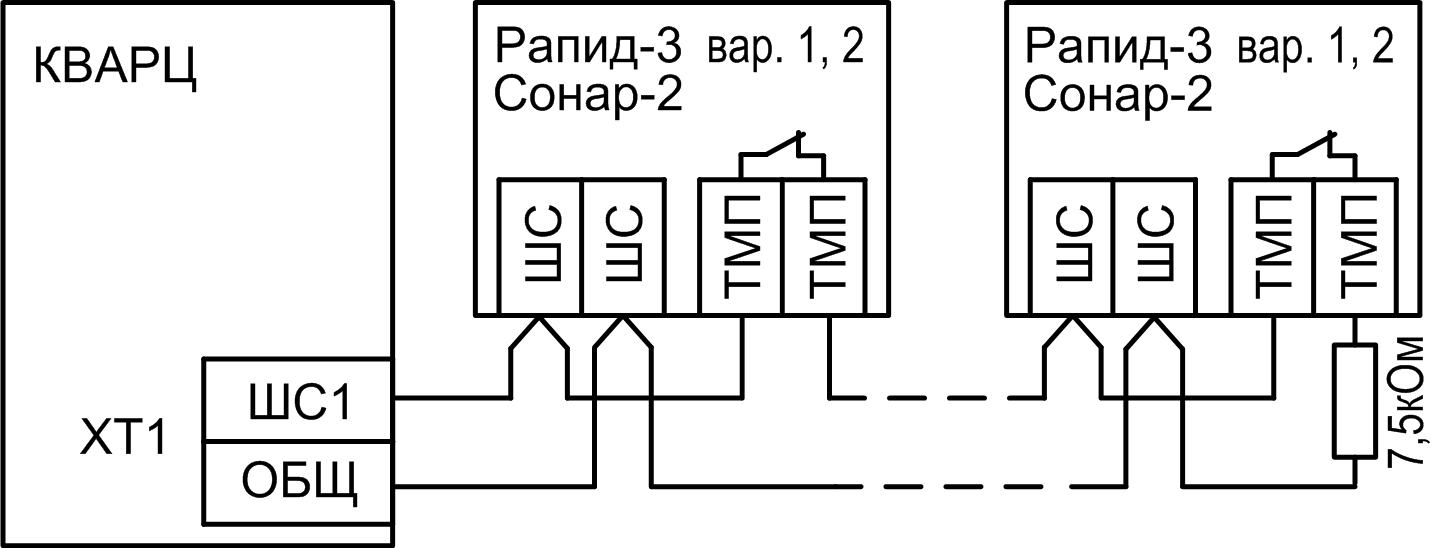

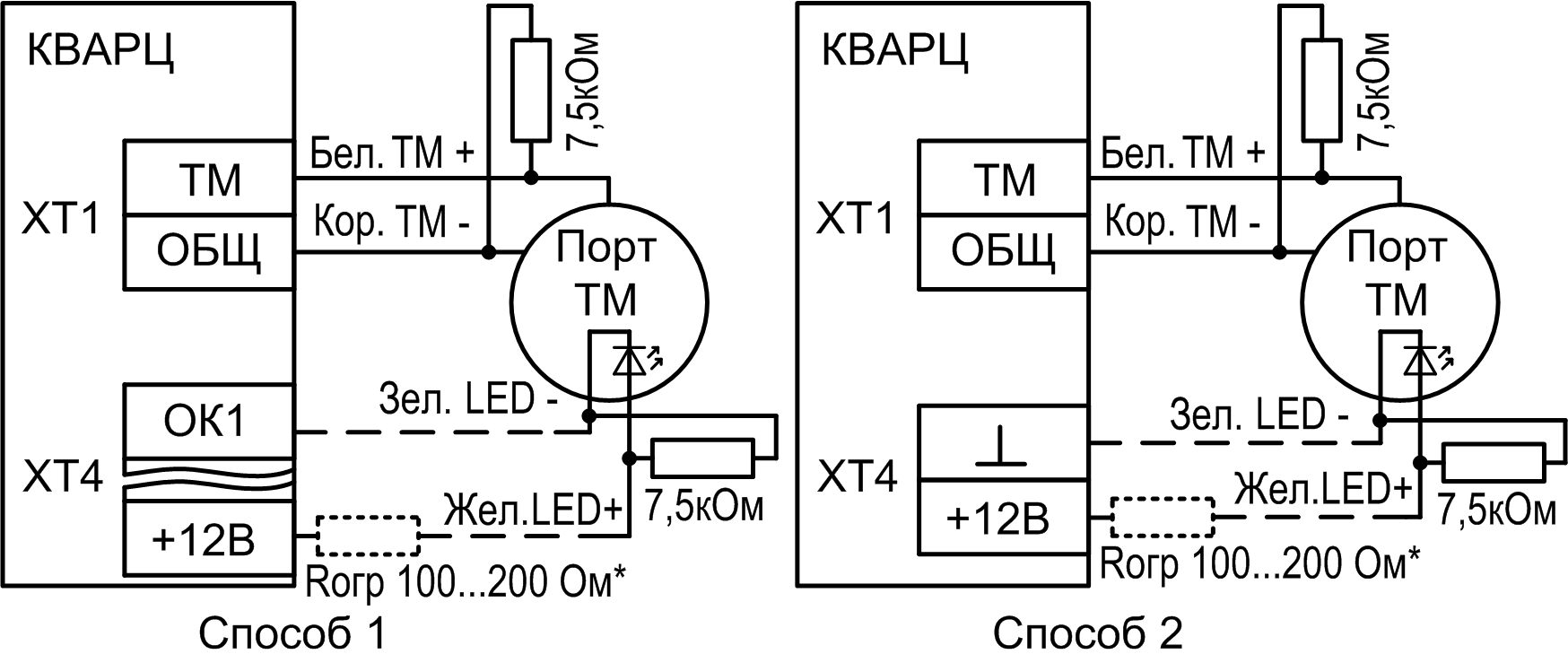

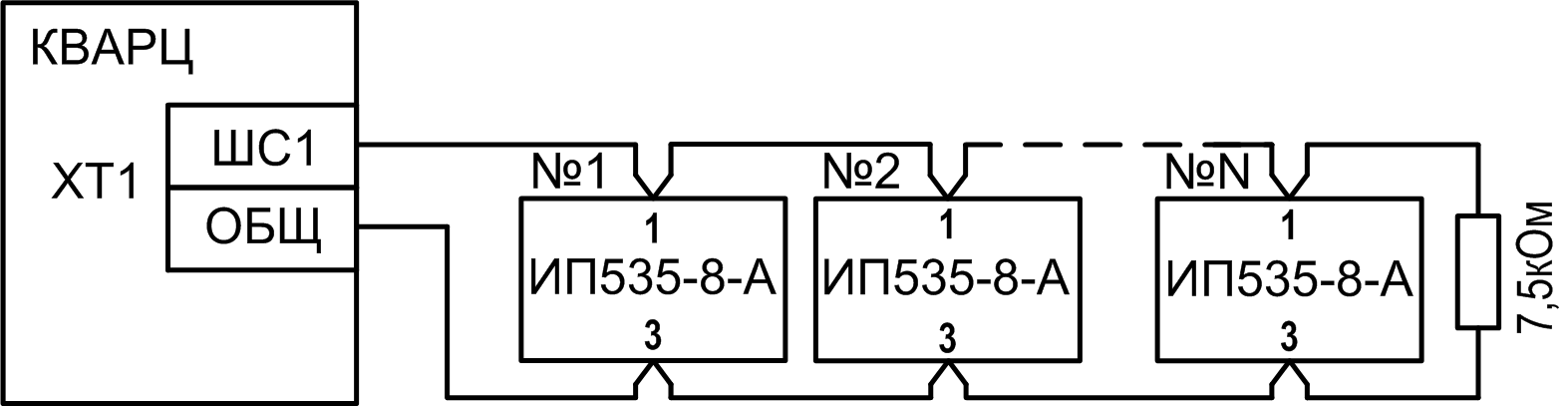

↓ Схемы подключения ↓



Количество шлейфов сигнализации1 шт.
Количество основных видов извещений прибора12
Ёмкость памяти кодов идентификаторов(кол-во эл. ключей) (тип используемых с прибором электронных ключей TM – DS1990А)7 шт.
Напряжение на входе ШС при его номинальном сопротивлении18 ± 3 В
Суммарная токовая нагрузка в ШС в дежурном режиме, не более1,5 мА
Напряжение / токвыходов реле ПЦН 1 и ПЦН 1 («сухой контакт» оптореле), до72 В / 50 мА
Параметры выхода реле ПЦН3:постоянное напряжение / ток, допеременное напряжение / ток, до= 30 В / 3 А
~ 250 В / 3 А
Максимально допустимый общий ток потребления по отключаемому выходу 12 В «ПИ» для питания извещателей, не более100 мА
Максимально допустимый общий ток потребления по неотключаемому выходу «+12В» для питания извещателей и оповещателей, не более600 мА
Ток коммутации по каждому из выходов ОК: «ОК1», «ОК2» и «ОК3»,не более (при этом суммарный ток коммутации выходов ОК при питании оповещателей от внутреннего источника прибора +12 В не должен превышать максимально допустимый - 600 мА)500 мА
Диапазон рабочих температур-30…55 °С

Сибирский Арсенал
4675
Цена
Розничная цена: 4 675 руб. 4 675 руб.экономия0 руб.
Производитель: Сибирский Арсенал
шт В корзину Подписаться В корзине
Быстрый заказ
Запрос на опт
СравнитьВ сравнении В закладкиВ закладках
Заказать монтаж
Способы оплаты
  • Безналичный расчет
Доставка
Описание

Назначение

Одношлейфный прибор Кварц вариант 2 используется для обеспечения на малых и средних объектах автономной и централизованной охранной или пожарной сигнализации.

Прибор ставится на охрану и снимается с охраны с помощью электронных ключей Тouch Мemory или переключателя. Режим работы прибора выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.



Особенности

  • Один шлейф охранной или пожарной сигнализации.
  • Прибор передает извещения «Норма», «Пожар 2», «Пожар 1», «Тревога», «Неисправность», «Вскрытие», а также «Взят на охрану» и «Снят с охраны» на пульт централизованного наблюдения или внешние устройства по каналам ПЦН1, ПЦН2, ПЦН3.
  • Прибор имеет 6, выбираемых перемычками на плате прибора, тактик применения:
    • пожарная охрана;
    • пожарная охрана с выключателем;
    • централизованная охрана 1;
    • централизованная охрана 1 с выключателем;
    • централизованная охрана 2;
    • централизованная охрана 3.
  • Контроль линий оповещения и линии ТМ на обрыв и короткое замыкание.
  • В пожарных тактиках прибор может запоминать наличие неисправности и индицировать это.
  • Тип выходов для подключения светового и звукового оповещателей – «открытый коллектор».
  • Встроенный звуковой сигнализатор с возможностью отключения.
  • Постановка/снятие ШС осуществляется выключателем или ключами Touch Memory.
  • Прибор имеет отключаемый и неотключаемый выходы 12 В.
  • Возможность использовать оповещатели с напряжением питания 220 В.
  • Наличие функции «Автовозврат в режим охраны» для охранных тактик.
  • Встроенный источник питания от сети 220 В, резервное питание от аккумулятора.
  • При питании прибора от сети осуществляется подзарядка аккумулятора в буферном режиме.
  • Прибор работает в дежурном режиме от аккумулятора при отсутствии внешних потребителей не менее 24 часов.
  • Для продления срока службы аккумулятора в приборе предусмотрена электронная защита аккумулятора от глубокого разряда.



↓ Схемы подключения ↓



Количество шлейфов сигнализации1 шт.
Количество основных видов извещений прибора12
Ёмкость памяти кодов идентификаторов(кол-во эл. ключей) (тип используемых с прибором электронных ключей TM – DS1990А)7 шт.
Напряжение на входе ШС при его номинальном сопротивлении18 ± 3 В
Суммарная токовая нагрузка в ШС в дежурном режиме, не более1,5 мА
Напряжение / токвыходов реле ПЦН 1 и ПЦН 1 («сухой контакт» оптореле), до72 В / 50 мА
Параметры выхода реле ПЦН3:постоянное напряжение / ток, допеременное напряжение / ток, до= 30 В / 3 А
~ 250 В / 3 А
Максимально допустимый общий ток потребления по отключаемому выходу 12 В «ПИ» для питания извещателей, не более100 мА
Максимально допустимый общий ток потребления по неотключаемому выходу «+12В» для питания извещателей и оповещателей, не более600 мА
Ток коммутации по каждому из выходов ОК: «ОК1», «ОК2» и «ОК3»,не более (при этом суммарный ток коммутации выходов ОК при питании оповещателей от внутреннего источника прибора +12 В не должен превышать максимально допустимый - 600 мА)500 мА
Диапазон рабочих температур-30…55 °С
Характеристики
Бренд:Сибирский АрсеналСнято с производства:N
