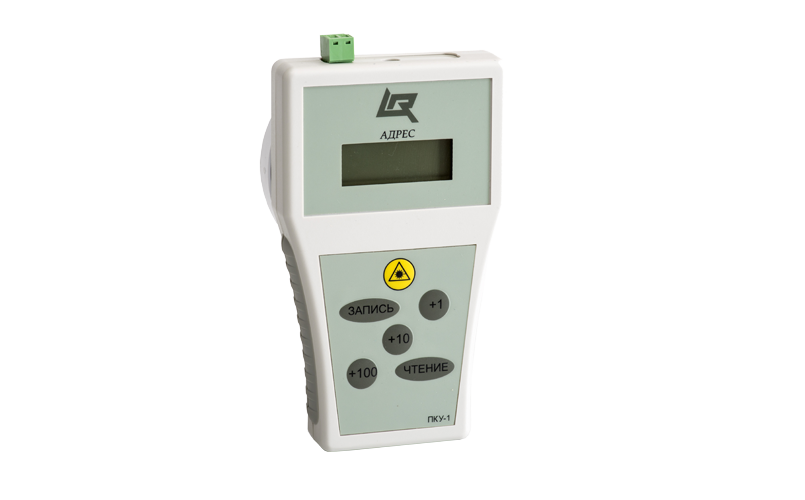

ПКУ-1-R3 представляет собой малогабаритное переносное устройство с автономным питанием (4 батареи типа ААА).
Программатор ПКУ-1-R3 обеспечивает:
- просмотр и изменение адреса устройства;
- тестирование извещателей с помощью лазерного тестера.
Подключение других адресных устройств производится с помощью установленного в верхней части ПКУ-1-R3 клеммника.
Для включения питания программатора необходимо нажать и удерживать 2 секунды любую клавишу на клавиатуре.
Автоматическое отключение питания – через 20 секунд, если адресное устройство не подключено. Автоматическое выключение программатора – через 60 секунд после последнего нажатия на клавишу, если адресное устройство подключено.
Для установки нового параметра адресного устройства необходимо:
- подключить к розетке программатора адресное устройство;
- нажать на кнопку «Чтение»;
- с помощью клавиш «+1», «+10», «+100» необходимо задать адрес устройству;
- Завершить адресацию устройства нажав на клавишу записать.
Адрес любого адресного устройства состоит из двух частей:
- первая часть – номер АЛС приемно-контрольного прибора. Эта цифра устанавливается автоматически при подключении адресного устройства в соответствующую АЛС прибора.
- вторая часть – номер устройства в шлейфе, от 1 до 250.
Например, извещатель с номером 15, подключенный к АЛС1 приемно-контрольного прибора, будет иметь адрес: 1.15.
| Питание | От батарей 4 х AAA |
| Масса, г, не более | 350 |
| Ширина, мм, не более | 94 |
| Высота, мм, не более | 170 |
| Глубина, мм, не более | 71 |
| Диапазон рабочих температур, °С | от +5 до +55 |
| Питание | От батарей 4 х AAA |
| Масса, г, не более | 350 |
| Ширина, мм, не более | 94 |
| Высота, мм, не более | 170 |
| Глубина, мм, не более | 70 |
| Диапазон рабочих температур, °С | от +5 до +55 |
