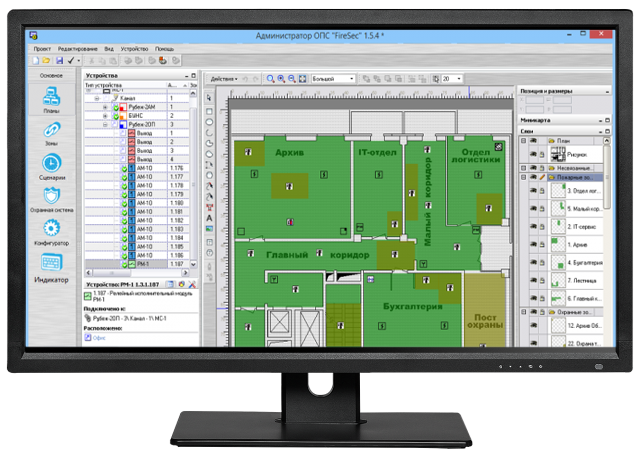

Программное обеспечение FireSec Администратор

Программное обеспечение FireSec Администратор

Программа «Администратор ОПС «FireSec» предназначена для создания конфигурации адресной системы ОПС «РУБЕЖ» и настройки программы мониторинга «Оперативная задача ОПС «FireSec».

«Администратор ОПС «FireSec» позволяет создавать базу данных системы ОПС «РУБЕЖ» защищаемого объекта, записывать базу данных во все приемно-контрольные приборы и пульты управления, задавать параметры адресным устройствам, создавать планировки объекта и размещать на них зоны и устройства, проверять созданную логику работы системы средствами программной симуляции, обновлять программное обеспечение приемно-контрольных приборов. Кроме этого, «Администратор» позволяет настраивать пользователей и группы пользователей: создавать новых и удалять существующих, задавать и запрещать права доступа к различным разделам «Оперативной задачи ОПС «FireSec», а так же создавать и редактировать журналы событий, отчеты, создавать резервные копии конфигурации системы.

«Администратор ОПС «FireSec» состоит из 6 основных разделов и 6 дополнительных разделов.

Основные разделы программы:

• «Планы» – в данном разделе создается список всех приемно- контрольных приборов и адресных устройств системы (дерево устройств), настраивается логика сработки исполнительных устройств, а так же создаются графические планы объекта и размещаются на них зоны и устройства.
• «Зоны» – здесь создаются зоны, настраивается их тип и параметры, а также приписываются к ним адресных устройства.
• «Сценарии» – в данном разделе задаются сложные логики работы системы, когда запрограммировать алгоритм работы системы и устройств управления инженерным оборудованием стандартными функциями программы нельзя. В данном разделе можно создавать временные отсрочки сработки и контроля, алгоритм запуска модулей по событиям в системе, последовательность выполнения запуска и многое другое.
• «Охранная система» – тут создаются охранные пользователи, задаются им пароли доступа, распределяются права на управление взятием и снятием охранных зон системы.
• «Конфигуратор» – здесь производится настройка параметров адресных устройств, подключенных к приемно-контрольным приборам тм Рубеж: задание конфигураций, задержек на включение, удержание, задержка времени Пожар-2 (для извещателей), индивидуальные параметры адресных устройств.
• «Индикатор» – позволяет настроить виртуальный блок индикации и управления, который будет отображаться в «Оперативной задаче ОПС «FireSec». Тут настраивается отображение состояния зон на виртуальных индикаторах, приписывается к индикаторам управление исполнительными устройствами, а также управление созданными сценариями.

Дополнительные разделы программы:

• «Библиотека» – готовый набор иконок адресных устройств и модулей, отображаемых на планировках в различных состояниях (пожар, сработка, норма, неисправность и т.д.), а также настройка визуализации этих значков по желанию пользователей.
• «Права» – настройка прав доступа пользователей к функциям системы.
• «Журналы» – создание журналов регистрации событий системы и настройка фильтров событий для удобства их просмотра в «Оперативной задаче ОПС «FireSec».
• «Звуки» – предназначен для настройки звуков, выдаваемых компьютером при различных событиях системы при мониторинге.
• «Отчеты» – позволяет создавать и изменять пользовательские отчеты.
• «Прочее» – производится резервное копирование всех составляющих конфигурации системы в файл, а также восстановление ранее созданной конфигурации из файла в программу.

Функциональные возможности основных разделов «Администратора».

Раздел «Планы»:

• автоматический или ручной поиск подключенных к компьютеру приемно-контрольных приборов;
• считывание конфигурации из выбранного прибора;
• запись конфигурации в выбранный прибор или во все приборы;
• обновление программного обеспечения приемно-контрольных приборов;
• создание и настройка новой конфигурации системы: создание списка адресных устройств, изменение адреса каждого устройства, создание зон и привязка к ним устройств, настройка свойств созданных зон, задание логики сработки исполнительных устройств и модулей;
• просмотр информации о каждом устройстве;
• создание планов помещений с помощью графического редактора и размещение на них зон и адресных устройств;
• загрузка на планы картинок в растровых форматах jpg, jpeg, gif, bmp, tif, а также векторных картинок формата wmf, emf;
• создание или изменение изображений (иконок) устройств для их наглядного отображения на плане;
• проверка созданной конфигурации на корректность (правильность создания) и отображение ошибок конфигурации с расшифровкой каждой ошибки.

Раздел «Зоны»:

• создание или удаление зон приборов;
• редактирование названий зон для отображения на дисплее приборов;
• настройка типов зон и их параметров;
• привязка к зонам извещателей и адресных меток;
• просмотр входящих адресных устройств в каждую зону.

Раздел «Сценарий» – состоит из пяти типов блоков:

• Условный – предназначен для отслеживания состояния датчиков массы и давления модуля пожаротушения МПТ-1 или адресной технологической метки АМ-1Т и, по сработке/несработке данных устройств, настройка запуска любых адресных исполнительных устройств системы.
• Исполнительный – предназначен для запуска исполнительных устройств в сценарии с определённой задержкой (для добавления нового блока используется кнопка «Добавить блок).
• Ссылка на сценарий – данный блок предназначен для управления другими сценариями. Позволяет в одном сценарии запустить, остановить, блокировать или разблокировать другие сценарии системы.
• Слежение – данный тип блока предназначен для слежения за состоянием адресной метки или датчиков модуля пожаротушения в определённый момент времени и, в случае если они сработали, запустить выбранные исполнительные устройства.
• Действие на компьютере – данный тип блока сценария предназначен для запуска любого ПО на персональном компьютере, демонстрирования сообщения различного содержания и назначения, выполнение какой либо команды (командная строка), включение IP-камеры видео наблюдения.

Раздел «Охранная система»:

• добавление или удаление охранных пользователей, управляющих охранной сигнализацией на объекте;
• установка прав охранным пользователям на взятие, снятие всех или определенных охранных зон;

Раздел «Конфигуратор»:

• Позволяет считывать/записывать параметры всех адресных устройств, подключенных к приемно-контрольным приборам, создавать шаблоны этих параметров и применять их ко всем устройствам (как только одного типа, так и ко всем сразу), что упрощает процесс пуско-наладочных работ.
• Параметры и шаблоны можно создавать в программе FireSec без физически подключенных адресных устройств к приборам и приборов к компьютеру, но изменение (чтение/запись) этих параметров в самих адресных устройствах происходит только при условии, что они подключены к приемно-контрольномуприбору, а он, в свою очередь, к компьютеру.
• Параметры в адресных устройствах изменяются в режиме реального времени по нажатию соответствующих кнопок в программе оператором, т.е. без перезагрузки приборов и устройств.

Раздел «Индикатор»:

• Предназначен для создания и настройки виртуальной панели индикации и управления. Настроенная панель будет отображаться в FireSec «Оперативная задача».
• Приписывание к индикаторам виртуальной панели охранных и пожарных зон.
• Приписывание к индикаторам исполнительных устройств системы.
• Приписывание к индикаторам сценариев управления.

Функциональные возможности дополнительных разделов «Администратора».

«Библиотека»:

• Позволяет изменять визуализацию состояний (норма, внимание, тревога, обнаружена неисправность и тд) и схематичных изображений адресных приборов и устройств на планах

«Права»:

• В системе предусмотрено разграничение прав пользователей на совершение тех или иных действий. Права изменения, управления или просмотра системы задаются как каждому пользователю отдельно, так и группе пользователей.
• Имеется возможность создавать нового пользователя или группу, изменять права доступа, удалять.
• Настройка удаленного доступа позволяет ограничить доступ пользователей к серверу из сети, полностью запретить либо разрешить доступ со всех или части сетевых компьютеров.

«Звуки»:

• В системе предусмотрена возможность настройки разных звуковых сигналов на каждое возможное состояние системы и подключения произвольных звуков, выдаваемых на звуковую карту компьютера.
• В списке для каждого из состояний системы можно указать звук, выдаваемый на звуковую карту и на встроенный динамик и указать необходимость непрерывного воспроизведения звука.
• Имеется возможность добавления пользовательских звуковых файлов.

«Отчеты»:

• Имеется возможность создания файлов-отчетов: журнала событий; количества устройств по типам; параметров устройств; списка устройств.
• Возможно изменение, просмотр, удаление, дублирование отчетов, а также печать, отправка по электронной почте и др.

«Прочее»:

• Для администраторов, настраивающих систему, предусмотрена возможность полного экспорта текущей конфигурации в отдельный файл и возможность последующего восстановления конфигурации из файла.
• В резервную копию конфигурации входят: конфигурация проекта (список устройств, графические планы), права пользователей, значки и векторные изображения устройств, звуки и отчеты.
