Прожектор инфракрасный периметровый нержавеющий взрывозащищенный ПИПН-35/45 ВБ исп.88 А предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте, в составе систем видеонаблюдения совместно с видеокамерами «день/ночь». Прожектор выполнен из нержавеющей кислотостойкой аустенитной стали. Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных и агрессивных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой, горнодобывающей и других промышленностей народного хозяйства, в том числе в рудниках и шахтах опасных по газу и пыли. Место установки: наружные пространства и внутренние пространства помещений и шахт, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).
Прожектор выполнен в термокожухе ТГБ-8М/88 Ex по ГОСТ 31610.0 (IEC 60079 0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты РВ Ех db I Mb X / 1Ех db IIC Т6 Gb Х / Ех tb IIIC Т80°C Db Х cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию.
Прожектор имеет функции:
- включения/выключения от встроенного датчика освещённости;
- включения/выключения «по команде» реле сигнализации и т.п.;
- внешнего управления режимом «день/ночь» видеокамеры (при наличии у неё данной опции);
- «антифары» – задержка выключения на 1 минуту при засветке датчика освещённости прожектора фарами автомобиля.
Прожектор имеет защиту:
- от переполюсовки;
- аварийное отключение входного напряжения при достижении температуры оболочки термокожуха +70 ºС.
Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Прожектор соответствует:
- техническим требованиям – ГОСТ Р 51558;
- требованиям безопасности – ГОСТ Р МЭК 60065;
- требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
- степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0;
- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
- степени защиты – IP66/IP68 по ГОСТ 14254.
Внимание! При использовании инфракрасных прожекторов в паре с цветными телевизионными камерами, необходимо убедиться, что такие камеры и их объективы не имеют встроенного фильтра, отсекающего инфракрасный спектр, либо такой фильтр автоматически удаляется при работе камеры в ночное время (режим «ночь»).
Установка прожектора на кронштейн
| 1. | Прожектор инфракрасный периметровый нержавеющий взрывозащищенный | 1 шт. |
| 2. | Кронштейн КТУН-250 (поставляется по отдельной заявке) | 1 шт. |
| 3. | Кронштейн прожектора | 1 шт. |
| 4. | Кабель питания/управления (4х0.5 мм² L=1 м) | 1 шт. |
| 5. | Болт заземления | 1 шт. |

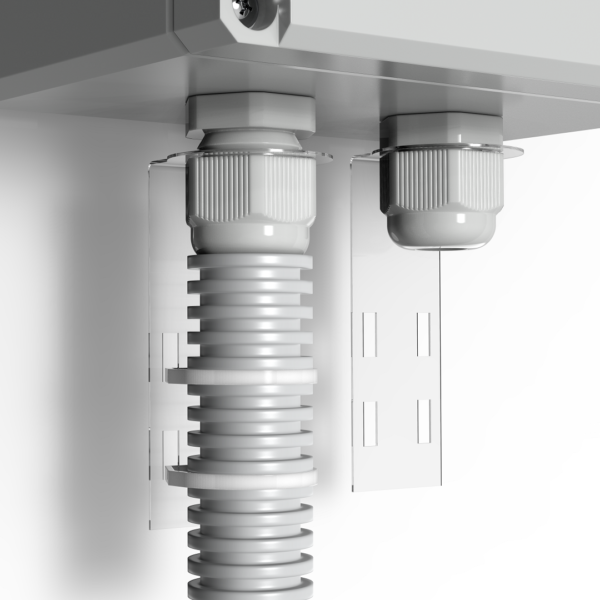

| 6. | Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар.=12/15 мм) | 1 шт. |
| 7. | Болт М6х12 | 4 шт. |
| 8. | Шайба стопорная 6 | 8 шт. |
| 9. | Гайка М6 | 2 шт. |
| 10. | Скоба (для крепления к видеокамере) | 1 шт. |
| 11. | Хомут винтовой для крепления к видеокамере | 1 шт. |

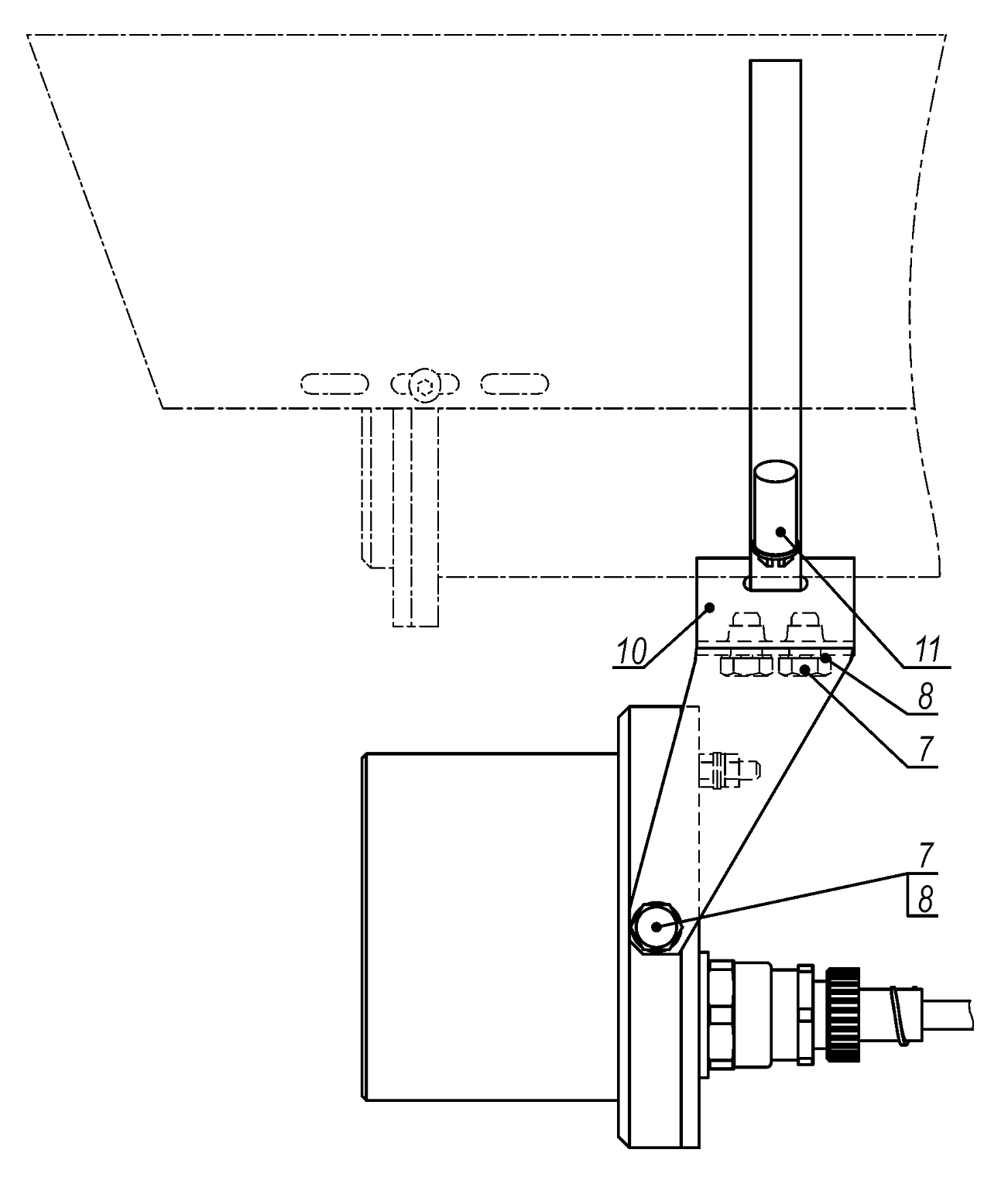

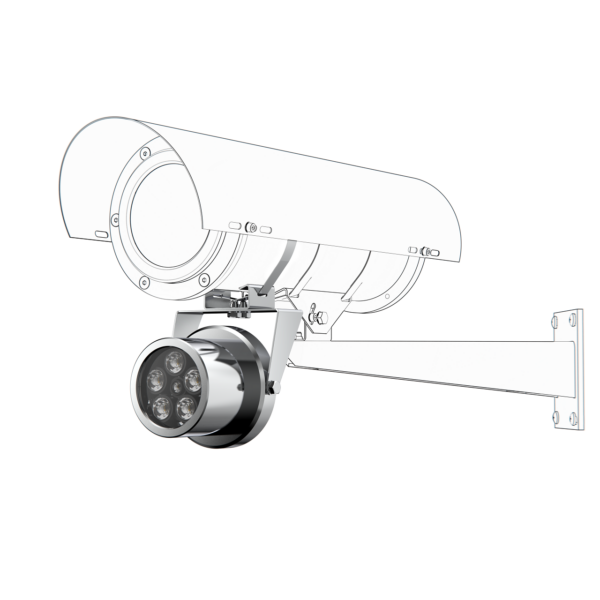

Установка прожектора на видеокамеру
Варианты питания, управления

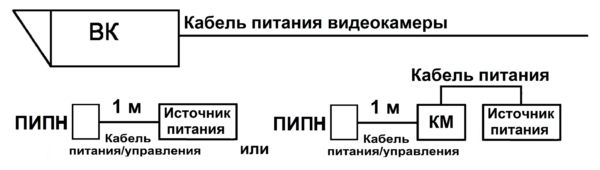

Питание непосредственно от источника питания или через коробку монтажную (КМ), включение/выключение от встроенного датчика освещённости:
Питание от источника питания термокожуха видеокамеры, включение/выключение от реле видеокамеры или от встроенного датчика освещённости:

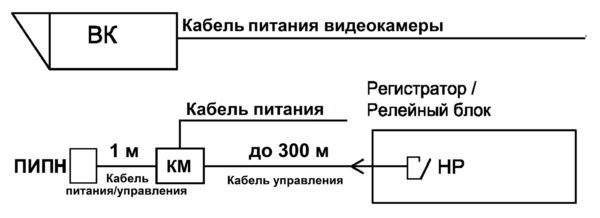

Питание через коробку монтажную (КМ), включение/выключение «по команде» или от встроенного датчика освещённости:

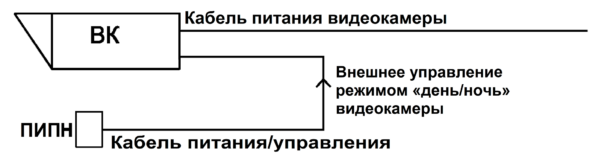

Питание от источника питания термокожуха видеокамеры, включение/выключение от встроенного датчика освещённости и внешнее управление режимом «день/ночь» видеокамеры:
Схемы подключения прожектора

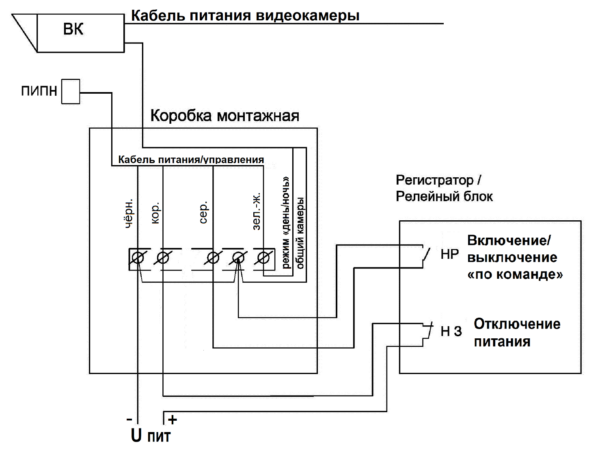

Включение/выключение «по команде» (задержка выключения 1 мин), от встроенного датчика освещённости и управление режимом «день/ночь» видеокамеры:

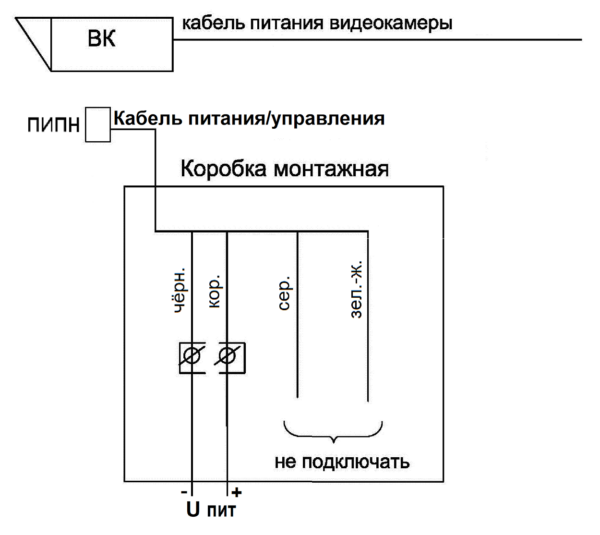

Включение/выключение только от встроенного датчика освещённости:
ВИДЕОНАБЛЮДЕНИЕ ВО ВЗРЫВОПОЖАРООПАСНОЙ СРЕДЕ
Светить – и никаких гвоздей… [Журнал ТЗ № 4, 2019]
| ПИПН- 70/20 ВБ исп.88 | ПИПН- 35/45 ВБ исп.88 |
| 70 | 35 |
| 100 | 50 |
| 20° | 45° |
| 12–26,4 | 12-13,2 2) 3) |
| Passive PoE (24 В) | |
| 7,2 | 7,2 / 10,2 (обогрев 3 Вт) |
| Порог включения, лк | 10 ± 5 |
| Длина волны, нм | 850 |
| Длина кабеля питания/управления (4х0.5 мм²), м | 1 |
| Максимальная длина кабеля управления 4) , м, не более | 300 |
| -40 … +50 | -60 … +50 |
| Влажность воздуха при +25 °С, % | до 100 |
| Габаритные размеры, мм | см. рисунок |
| Масса с упаковкой, кг, не более | 1,5 |
| Материал корпуса | нержавеющая кислотостойкая аустенитная сталь |
| Режим работы | круглосуточный |
