Прожектор инфракрасный периметровый ПИП-50/20 предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте. Применяются в составе систем видеонаблюдения, совместно с видеокамерами «день/ночь».
Прожектор имеет функции:
- включения/выключения от встроенного датчика освещённости;
- включения/выключения «по команде» реле сигнализации и т.п.;
- внешнего управления режимом «день/ночь» видеокамеры (при наличии у неё данной опции);
- «антифары» – задержка выключения на 1 минуту при засветке датчика освещённости прожектора фарами автомобиля.
ПИП-50/20 имеет защиту от переполюсовки.
Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Прожектор соответствует:
- техническим требованиям – ГОСТ Р 51558;
- требованиям безопасности – ГОСТ Р МЭК 60065;
- требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
- степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0;
- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
- степени защиты – IP66/IP68 по ГОСТ 14254.

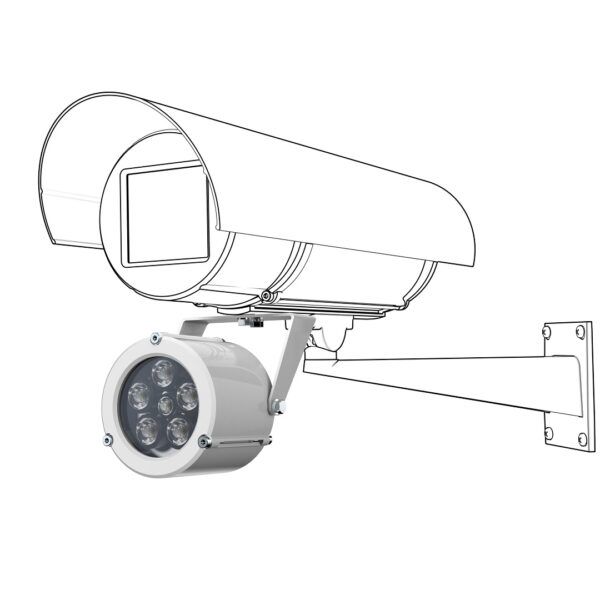

Установка прожектора на видеокамеру
| 1. | Прожектор | 1 шт. |
| 2. | Кронштейн | 1 шт. |
| 3. | Кабель питания/управления (4х0.5мм² L=1 м, другая длина по отдельной заявке) | 1 шт. |
| 4. | Винт М5х10 | 2 шт. |
| 5. | Гайка М5 | 2 шт. |
| 6. | Шайба 5 | 2 шт. |
| 7. | Шайба стопорная 5 | 2 шт. |
Варианты питания, управления

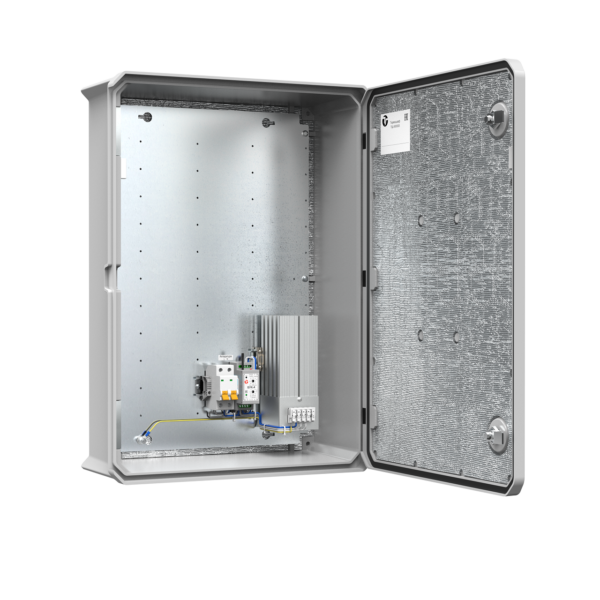

Питание непосредственно от источника питания или через коробку монтажную (КМ), включение/выключение от встроенного датчика освещённости:

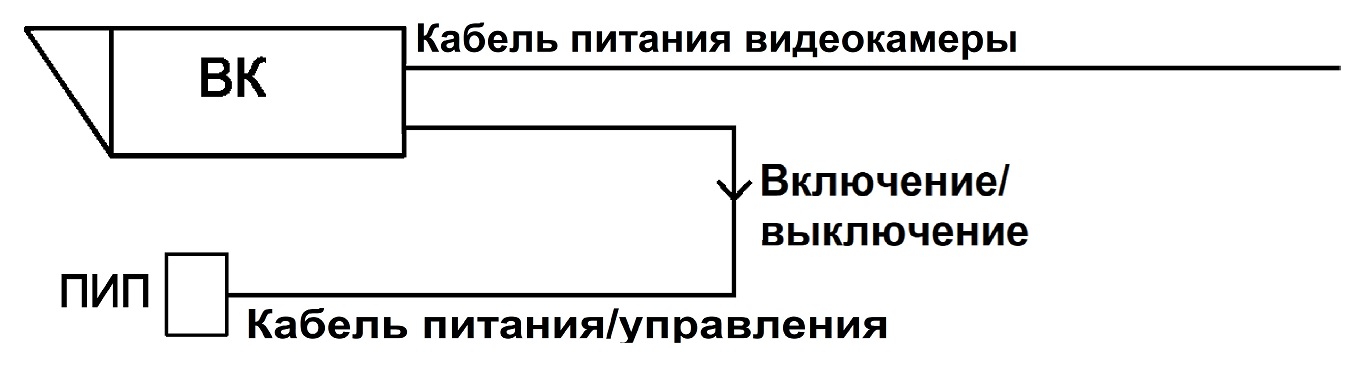

Питание от источника питания термокожуха видеокамеры, включение/выключение от реле видеокамеры или от встроенного датчика освещённости:

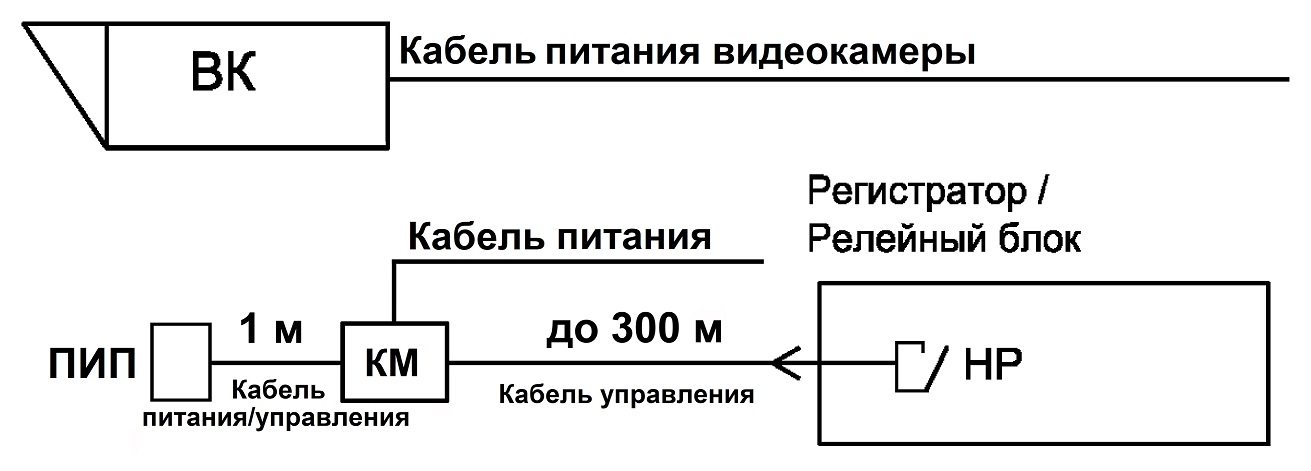

питание через коробку монтажную (КМ), включение/выключение «по команде» или от встроенного датчика освещённости:
Схемы подключения прожектора

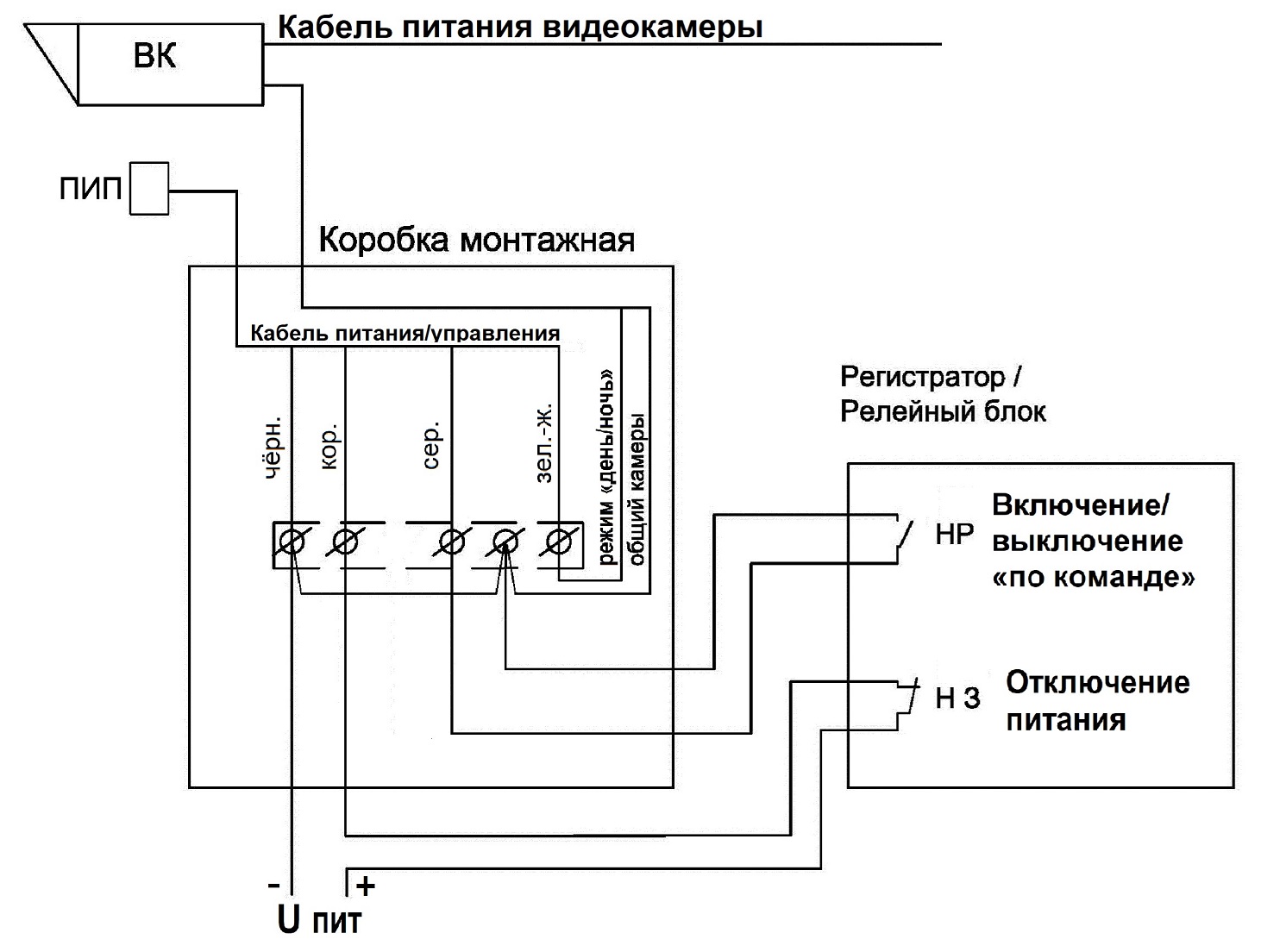

Включение/выключение «по команде» (задержка выключения 1 мин) и от встроенного датчика освещённости и управление режимом «день/ночь» видеокамеры:

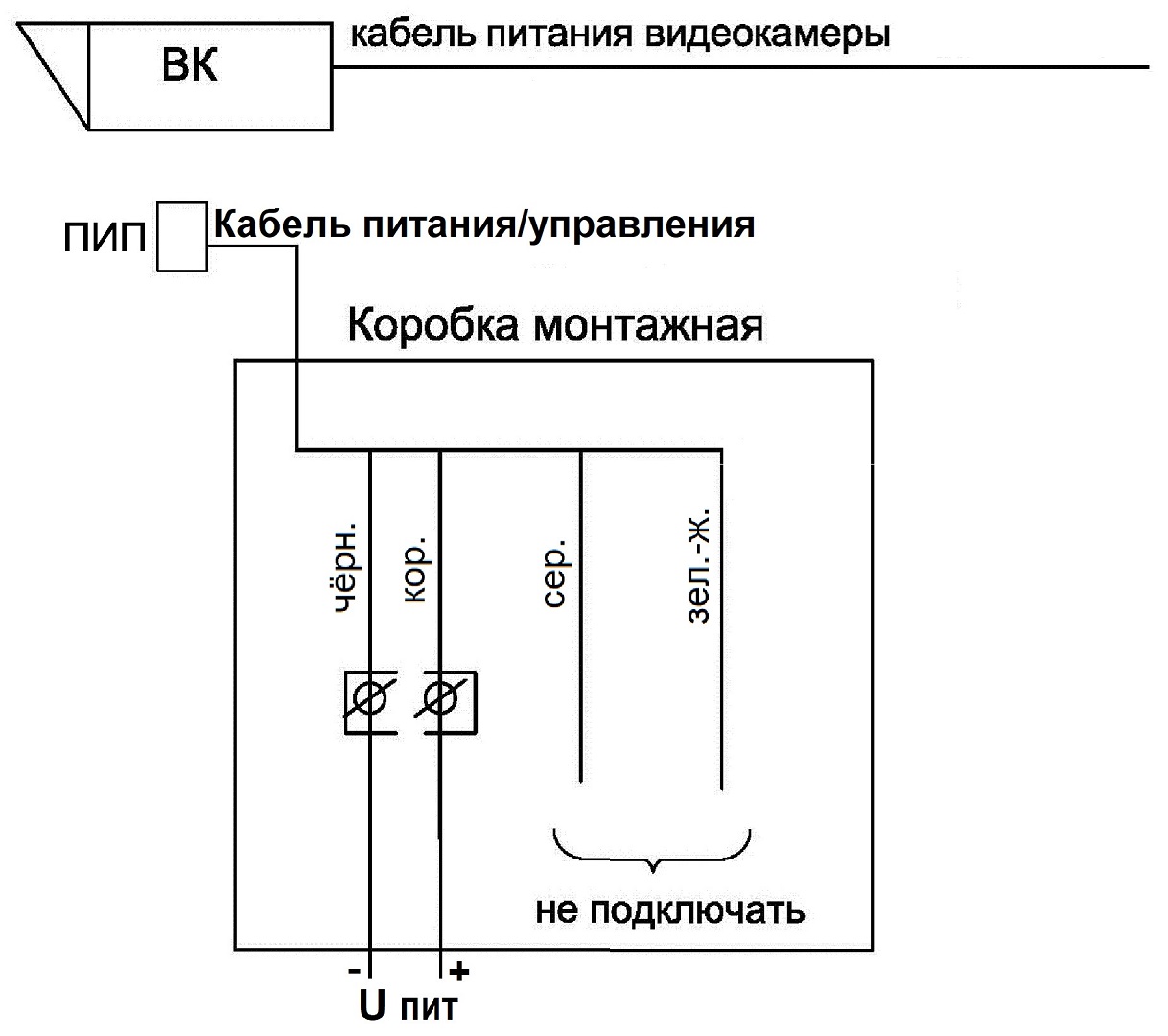

включение/выключение только от встроенного датчика освещённости:
Установка прожектора на кронштейн настенный
1 – прожектор; 2 – кронштейн; 3 – винт М5х10; 4 – шайба 5; 5 – шайба стопорная 5
Светить – и никаких гвоздей… [Журнал ТЗ № 4, 2019]
| Характеристика | ПИП- 50/20 |
| Дальность с ТВ камерой с чувств. 0,005 лк 1) , м | 50 |
| Предельная дальность с освещенностью 1 лк, м | 70 |
| Угол освещения | 20° |
| Напряжение питания, В DC | 12–24 |
| Passive PoE (24 В) | |
| Мощность потребления, Вт | 3,3 |
| Порог включения, лк | 10 ± 5 |
| Длина волны, нм | 850 |
| Длина кабеля питания/ управления (4х0.5 мм²), м | 1 |
| Максимальная длина кабеля управления4) (рис.), м, не более | 300 |
| Диапазон температуры окружающей среды при эксплуатации, °С | -40 … +50 |
| Влажность воздуха при +25 °С, % | до 100 |
| Габаритные размеры, мм | см. рисунок |
| Масса с упаковкой, кг, не более | 1,0 |
| Материал корпуса | сплав алюминиевый, покрытие – краска порошковая RAL9002 5) |
| Режим работы | круглосуточный |
