Прожектор инфракрасный периметровый взрывозащищенный ПИП-25/45 ВБ исп.88 предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте, в составе систем видеонаблюдения совместно с видеокамерами «день/ночь».
Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.
Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).
Прожектор выполнен в термокожухе ТГБ-4М Ex IIC исп.88 из алюминиевого сплава по ГОСТ 31610.0 (IEC 60079 0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию.
Прожектор имеет функции:
- включения/выключения от встроенного датчика освещённости;
- включения/выключения «по команде» реле сигнализации и т.п.;
- внешнего управления режимом «день/ночь» видеокамеры (при наличии у неё данной опции);
- «антифары» – задержка выключения на 1 минуту при засветке датчика освещённости прожектора фарами автомобиля.
Прожектор имеет защиту:
- от переполюсовки;
- аварийное отключение входного напряжения при достижении температуры оболочки термокожуха +70 ºС.
Изделия выпускаются по техническим условиям ТУ 26.30.50-081-31006686-2019.
Прожектор соответствует:
- техническим требованиям – ГОСТ Р 51558;
- требованиям безопасности – ГОСТ Р МЭК 60065;
- требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
- степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0;
- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
- степени защиты – IP66/IP68 по ГОСТ 14254.
Внимание! При использовании инфракрасных прожекторов в паре с цветными телевизионными камерами, необходимо убедиться, что такие камеры и их объективы не имеют встроенного фильтра, отсекающего инфракрасный спектр, либо такой фильтр автоматически удаляется при работе камеры в ночное время (режим «ночь»).
Состав, габаритные и установочные размеры. Установка прожектора на кронштейн
| 1. | Прожектор инфракрасный периметровый взрывозащищенный | 1 шт. |
| 2. | Кронштейн КТ-220 (поставляется по отдельной заявке) | 1 шт. |
| 3. | Кабель питания/управления (4х0.5мм² L=1 м, другая длина по отдельной заявке) | 1 шт. |
| 4 | Шарнир | 1 шт. |
| 4.1 | Гайка болта фиксации шарнира | 1 шт. |
| 4.2 | Винты крепления шарнира | 2 шт. |
| 5. | Основание прожектора | 1 шт. |
| 6. | Болт заземления | 1 шт. |
| 7. | Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм) | 1 шт. |
| 8. | Скоба (для крепления к видеокамере в термокожухе ТГБ-4Г Ex IIC или ТГБ-4М Ex IIC) | 1 шт. |
| 9. | Сегмент (для крепления к видеокамере в термокожухе ТГБ-4Г Ex IIC) | 1 шт. |
| 10. | Винт М5х10 | 2 шт. |
| 11. | Винт М5х20 | 2 шт. |
| 12. | Шайба стопорная 5 | 4 шт. |
| 13. | Шайба 5 | 4 шт. |
| 14. | Гайка М5 | 2 шт. |

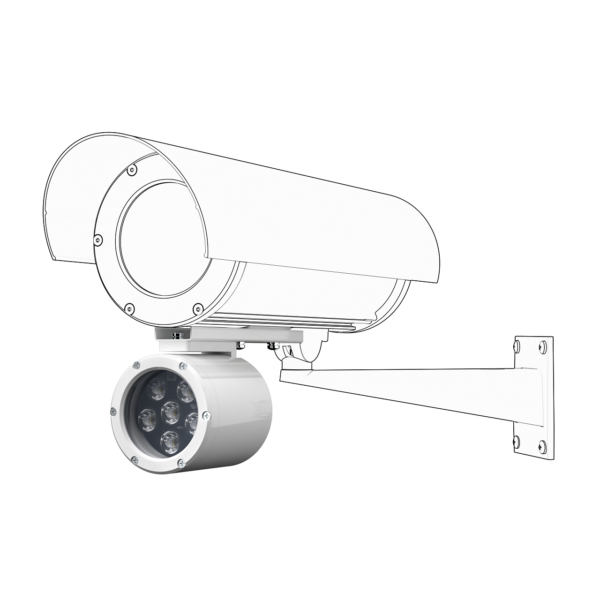

Установка прожектора на видеокамеры в термокожухе ТГБ 4Г Ex IIC
Установка прожектора на видеокамеры в термокожухе ТГБ 4М Ex IIC
Установка прожектора ПИП ВБ исп.88 (А) на видеокамеры других типов
Варианты питания и управления
Питание непосредственно от источника питания или через коробку монтажную (КМ), включение/выключение от встроенного датчика освещённости:
Питание от источника питания термокожуха видеокамеры, включение/выключение от реле видеокамеры или от встроенного датчика освещённости:
Питание через коробку монтажную (КМ), включение/выключение «по команде» или от встроенного датчика освещённости:
Питание от источника питания термокожуха видеокамеры, включение/выключение от встроенного датчика освещённости и внешнее управление режимом «день/ночь» видеокамеры:
Схемы подключения прожектора
Включение/выключение «по команде» (задержка выключения 1 мин),
от встроенного датчика освещённости и управление режимом «день/ночь» видеокамеры:
Включение/выключение только от встроенного датчика освещённости:
ВИДЕОНАБЛЮДЕНИЕ ВО ВЗРЫВОПОЖАРООПАСНОЙ СРЕДЕ
Светить – и никаких гвоздей… [Журнал ТЗ № 4, 2019]
| Характеристика | ПИП- 50/20 ВБ исп.88 |
| Дальность с ТВ камерой с чувств. 0,005 лк* , м | 50 |
| Предельная дальность с освещенностью 1 лк, м | 70 |
| Угол освещения | 20° |
| Напряжение питания, В DC | 12–24, Passive PoE (24 В) |
| Мощность потребления, Вт | 3,3 |
| Порог включения, лк | 10 ± 5 |
| Длина волны, нм | 850 |
| Длина кабеля питания./управления (4х0.5 мм²), м | 1 |
| Максимальная длина кабеля управления*** (рисунок 2 в), м, не более | 300 |
| Диапазон температуры окружающей среды при эксплуатации, °С | -40 … +50 |
| Влажность воздуха при +25 °С, % | до 100 |
| Габаритные размеры, мм | см. рисунок |
| Масса с упаковкой, кг, не более | 1,0 |
| Материал корпуса | сплав алюминиевый, покрытие – краска порошковая RAL9002 4) |
| Режим работы | круглосуточный |
