PS48-0160-3U (4/2000) ver.2 с TCP/IP адаптером

()

PS48-0160-3U (4/2000) ver.2 с TCP/IP адаптером

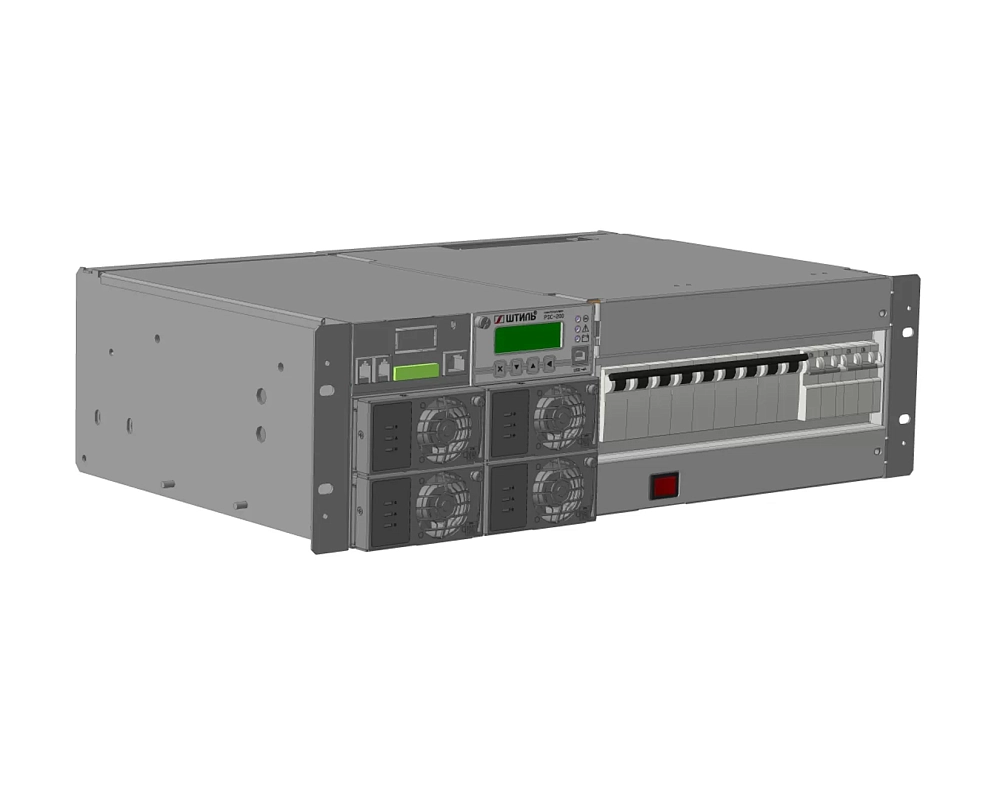

Изображение товара

Группа компаний «Штиль» предлагает соответствующие европейским стандартам качества установки электропитания модели PS48-0160-3U (4/2000) ver.2 с максимальной выходной мощностью 8000 Вт. Данное устройство предназначено для обеспечения гарантированного и качественного электроснабжения постоянным током систем связи и телекоммуникаций, промышленной автоматики и любого другого электронного и электротехнического оборудования с напряжением питания 48 В. Отличительной особенностью установок является работа в широком диапазоне входного напряжения – 85-300 В.

Максимальный выходной ток модели равен 168 А. Необходимо учитывать, что он должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.

Особенности конструкции

Система электропитания PS48-0160-3U (4/2000) ver.2 изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Габаритные размеры устройства: 132,5х483х383. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0160-3U (4/2000) ver.2 обозначена в таблице ниже.

Варианты исполнения установки питания PS48-0160-3U (4/2000) ver.2 Количество выпрямителей, шт. Максимальный выходной ток, А Выходная мощность, Вт Масса, кг
PS48-0160-3U (1/2000) ver.2 1 42 2000 18
PS48-0160-3U (2/2000) ver.2 2 84 4000 19,5
PS48-0160-3U (3/2000) ver.2 3 126 6000 21
PS48-0160-3U (4/2000) ver.2 4 168 8000 22,5

Кроме источников питания (выпрямителей) в состав устройства также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер «Штиль» PSC-300.03.02 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!

Принцип работы

Установка питания PS48-0160-3U (4/2000) ver.2 осуществляет преобразование переменного тока напряжением 220 В или 380 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В или 380 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.

Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-300.03.02, который также обеспечивает удаленный мониторинг системы питания. Мониторинг осуществляется через Web-интерфейс. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установки питания позволяют подключать до четырех таких модулей.

Отличные технические характеристики
  • диапазон входного переменного напряжения – 85-300 В;
  • диапазон выходного постоянного напряжения – 42-58 В;
  • входной коэффициент мощности – 0,99 при 100% нагрузке;
  • максимальный выходной ток – до 168 А;
  • допустимый диапазон входной частоты 45-65 Гц;
  • КПД – не менее 96,2%.
Функциональность и надёжность
  • модульная конструкция (установка от 1 до 4 выпрямителей);
  • «горячая» замена выпрямителей;
  • защита от «глубокого» разряда и контроль температуры АБ;
  • расширенный контроль и управление изделием и АБ;
  • электронная система защиты c автоматическим восстановлением;
  • срок службы – не менее 20 лет.
Аксессуары
  • Контактор PLD (80 А) для отключения неприоритетной нагрузки - 1 шт.
  • Комплект батарейных кабелей (сечение и длина определяются при заказе) - до 2 шт.
  • Супервизор аккумуляторных батарей (контроль симметрии АБ либо поэлементный контроль АБ) – внешний модуль - до 4 шт.
  • Супервизор входной сети – внешний модуль - 1 шт.

Комплектация:

Установка питания PS48-0160-3U, в составе: - 1 шт.

  • Источники питания (выпрямители) 48 В, 2000 Вт - от 1 до 4 шт.
  • Корзина для установки до 4-х выпрямителей 48 В, 2000 Вт - 1 шт.
  • Автоматические выключатели защиты нагрузки 1Р 6 А - 1 шт.
  • Автоматические выключатели защиты нагрузки 1Р 10 А - 2 шт.
  • Автоматические выключатели защиты нагрузки 1Р 16 А - 3 шт.
  • Автоматические выключатели защиты нагрузки 1Р 63 А - 3 шт.
  • Автоматический выключатель защиты АБ 1Р 100 А - 2 шт.
  • Контроллер PSC-300.03.02, в составе: - 1 шт.
    • TCP/IP-адаптер для мониторинга по каналу Ethernet - 1 шт.
  • Датчик температуры - 1 шт.
  • Колодка для подключения к разъему сигнализации - 1 шт.
  • Контактор защиты АБ от «глубокого» разряда (контактор LVD), 250 А - 1 шт.

Руководство по эксплуатации - 1 шт.

Упаковка - 1 шт.


МодельPS48-0160-3U (4/2000) ver.2 с TCP/IP адаптером
Максимальная выходная мощность, кВА/кВт8
Число фаз1/3
Номинальное входное напряжение, В380/220
Диапазон входного фазного напряжения, В85-300 (в диапазоне 85-176 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх=85 В)
Номинальная входная частота, Гц50
Диапазон входной частоты, Гц45-65
Максимальный входной фазный ток, А48
Номинальное выходное напряжение, В48
Диапазон выходного напряжения, В42-58
Действующее значение пульсаций выходного напряжения, мВ<=50
Максимальный выходной ток, А168
КПД, %96,2
Коэффициент мощности0,99
Емкость АБ, А*чвнешние
Время автономной работы для полной нагрузки, чзависит от емкости АБ
Ширина19"
Высота, U3U
Размер без упаковки (ШхВхГ), мм483х132,5х383
Масса, кг22,5
Диапазон температуры окружающей среды, °С+5 ... +50
Диапазон температуры окружающей среды при транспортировке и хранении, °С-40...+70
Гарантийный срок, мес24
Срок службы, лет20
Наработка на отказ (MTBF), ч150000

Штиль
0
Описание

Группа компаний «Штиль» предлагает соответствующие европейским стандартам качества установки электропитания модели PS48-0160-3U (4/2000) ver.2 с максимальной выходной мощностью 8000 Вт. Данное устройство предназначено для обеспечения гарантированного и качественного электроснабжения постоянным током систем связи и телекоммуникаций, промышленной автоматики и любого другого электронного и электротехнического оборудования с напряжением питания 48 В. Отличительной особенностью установок является работа в широком диапазоне входного напряжения – 85-300 В.

Максимальный выходной ток модели равен 168 А. Необходимо учитывать, что он должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.

Особенности конструкции

Система электропитания PS48-0160-3U (4/2000) ver.2 изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Габаритные размеры устройства: 132,5х483х383. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0160-3U (4/2000) ver.2 обозначена в таблице ниже.

Варианты исполнения установки питания PS48-0160-3U (4/2000) ver.2 Количество выпрямителей, шт. Максимальный выходной ток, А Выходная мощность, Вт Масса, кг
PS48-0160-3U (1/2000) ver.2 1 42 2000 18
PS48-0160-3U (2/2000) ver.2 2 84 4000 19,5
PS48-0160-3U (3/2000) ver.2 3 126 6000 21
PS48-0160-3U (4/2000) ver.2 4 168 8000 22,5

Кроме источников питания (выпрямителей) в состав устройства также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер «Штиль» PSC-300.03.02 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!

Принцип работы

Установка питания PS48-0160-3U (4/2000) ver.2 осуществляет преобразование переменного тока напряжением 220 В или 380 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В или 380 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.

Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-300.03.02, который также обеспечивает удаленный мониторинг системы питания. Мониторинг осуществляется через Web-интерфейс. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установки питания позволяют подключать до четырех таких модулей.

Отличные технические характеристики
  • диапазон входного переменного напряжения – 85-300 В;
  • диапазон выходного постоянного напряжения – 42-58 В;
  • входной коэффициент мощности – 0,99 при 100% нагрузке;
  • максимальный выходной ток – до 168 А;
  • допустимый диапазон входной частоты 45-65 Гц;
  • КПД – не менее 96,2%.
Функциональность и надёжность
  • модульная конструкция (установка от 1 до 4 выпрямителей);
  • «горячая» замена выпрямителей;
  • защита от «глубокого» разряда и контроль температуры АБ;
  • расширенный контроль и управление изделием и АБ;
  • электронная система защиты c автоматическим восстановлением;
  • срок службы – не менее 20 лет.
Аксессуары
  • Контактор PLD (80 А) для отключения неприоритетной нагрузки - 1 шт.
  • Комплект батарейных кабелей (сечение и длина определяются при заказе) - до 2 шт.
  • Супервизор аккумуляторных батарей (контроль симметрии АБ либо поэлементный контроль АБ) – внешний модуль - до 4 шт.
  • Супервизор входной сети – внешний модуль - 1 шт.

Комплектация:

Установка питания PS48-0160-3U, в составе: - 1 шт.

  • Источники питания (выпрямители) 48 В, 2000 Вт - от 1 до 4 шт.
  • Корзина для установки до 4-х выпрямителей 48 В, 2000 Вт - 1 шт.
  • Автоматические выключатели защиты нагрузки 1Р 6 А - 1 шт.
  • Автоматические выключатели защиты нагрузки 1Р 10 А - 2 шт.
  • Автоматические выключатели защиты нагрузки 1Р 16 А - 3 шт.
  • Автоматические выключатели защиты нагрузки 1Р 63 А - 3 шт.
  • Автоматический выключатель защиты АБ 1Р 100 А - 2 шт.
  • Контроллер PSC-300.03.02, в составе: - 1 шт.
    • TCP/IP-адаптер для мониторинга по каналу Ethernet - 1 шт.
  • Датчик температуры - 1 шт.
  • Колодка для подключения к разъему сигнализации - 1 шт.
  • Контактор защиты АБ от «глубокого» разряда (контактор LVD), 250 А - 1 шт.

Руководство по эксплуатации - 1 шт.

Упаковка - 1 шт.


МодельPS48-0160-3U (4/2000) ver.2 с TCP/IP адаптером
Максимальная выходная мощность, кВА/кВт8
Число фаз1/3
Номинальное входное напряжение, В380/220
Диапазон входного фазного напряжения, В85-300 (в диапазоне 85-176 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх=85 В)
Номинальная входная частота, Гц50
Диапазон входной частоты, Гц45-65
Максимальный входной фазный ток, А48
Номинальное выходное напряжение, В48
Диапазон выходного напряжения, В42-58
Действующее значение пульсаций выходного напряжения, мВ<=50
Максимальный выходной ток, А168
КПД, %96,2
Коэффициент мощности0,99
Емкость АБ, А*чвнешние
Время автономной работы для полной нагрузки, чзависит от емкости АБ
Ширина19"
Высота, U3U
Размер без упаковки (ШхВхГ), мм483х132,5х383
Масса, кг22,5
Диапазон температуры окружающей среды, °С+5 ... +50
Диапазон температуры окружающей среды при транспортировке и хранении, °С-40...+70
Гарантийный срок, мес24
Срок службы, лет20
Наработка на отказ (MTBF), ч150000
Характеристики
Бренд:ШтильСнято с производства:N
