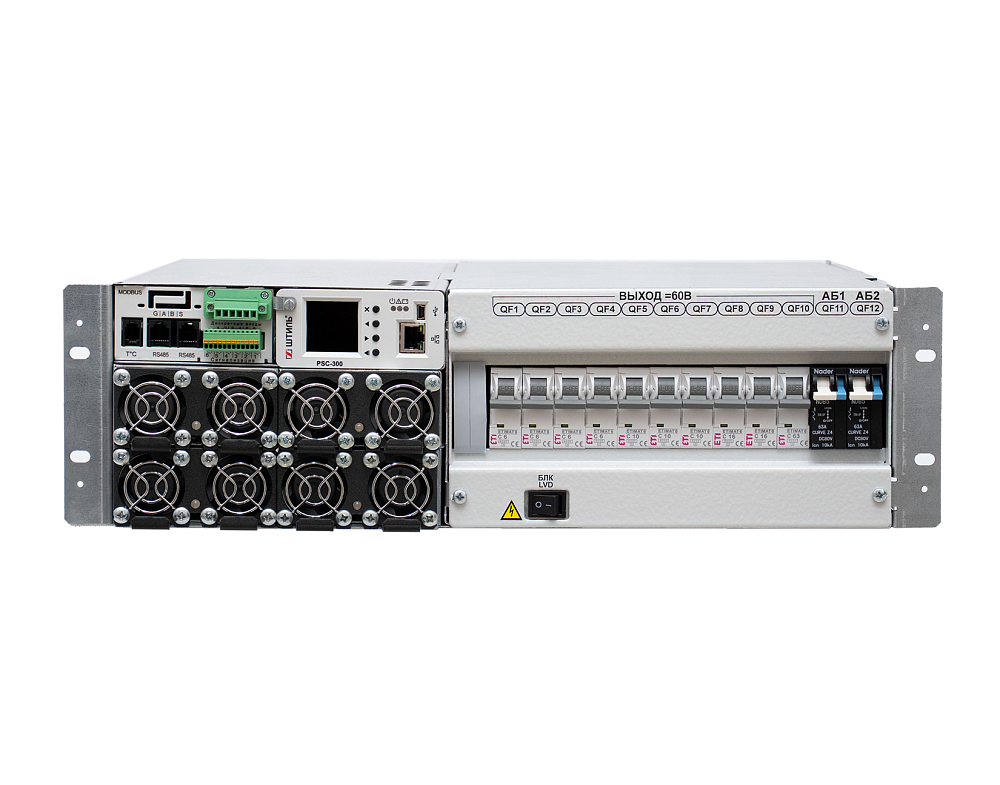

Группа компаний «Штиль» предлагает российские установки электропитания модели PS60-0020-3U ver.2 (4/0350-3U). Устройство отличается компактностью и обеспечивает гарантированное качественное электроснабжение оборудования отрасли связи и телекоммуникаций с напряжением 60 В. Максимальный выходной ток устройства - 23,2 А, максимальная выходная мощность – 1400 Вт. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.
Особенности конструкции
Система электропитания PS60-0020-3U ver.2 изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 3U, глубина – 344 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS60-0020 ver.2 обозначена в таблице ниже.
| Варианты исполнения установки питания PS60-0020-3U, ver.2 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
| PS60-0020-3U (1/0350), ver.2 | 1 | 5,8 | 350 | 15 |
| PS60-0020-3U (2/0350), ver.2 | 2 | 11,6 | 700 | 17 |
| PS60-0020-3U (3/0350), ver.2 | 3 | 17,4 | 1050 | 19 |
| PS60-0020-3U (4/0350), ver.2 | 3 | 23,2 | 1400 | 21 |

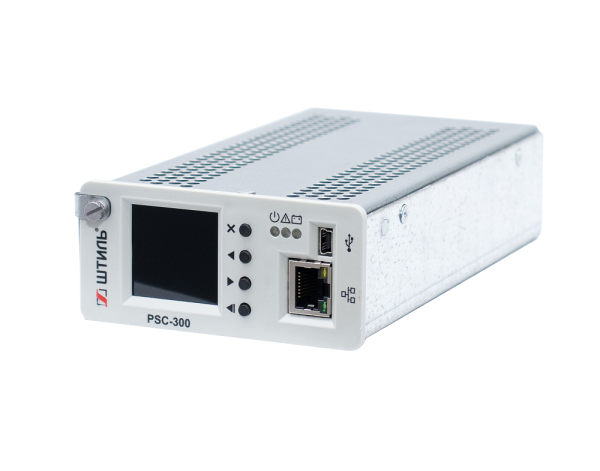

В состав изделия помимо источников питания (выпрямителей) также входят коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубокого разряда, контроллер «Штиль» PSC-300.03.02 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей и термокомпенсации заряда. Обращаем Ваше внимание на то, что аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Установка питания «Штиль» PS60-0020-3U ver.2 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 60 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Отличные технические характеристики- диапазон входного переменного напряжения – 90-276 В;
- диапазон выходного постоянного напряжения – 40-56 В;
- входной коэффициент мощности – 0,99 при 100% нагрузке;
- максимальный выходной ток – до 23,2 А;
- допустимый диапазон входной частоты 45-65 Гц;
- КПД – не менее 90%.
- возможность работы с литиевыми батареями;
- модульная конструкция (установка от 1 до 4 выпрямителей);
- «горячая» замена выпрямителей;
- защита от «глубокого» разряда и контроль температуры АБ;
- расширенный контроль и управление изделием и АБ;
- электронная система защиты c автоматическим восстановлением;
- срок службы – не менее 20 лет.
Комплектация:
| 1 | Установка питания PS60-0020-3U, ver.2 в составе: | 1 |
|---|---|---|
| 1.1 | Выпрямитель (в установке питания предусмотрена возможность установки от 1 до 4-х выпрямителей) | 4 |
| 1.2 | Автоматические выключатели защиты нагрузки и АБ в составе: | |
| 1.2.1 | автоматический выключатель защиты нагрузки «Выход =60В» в составе: | |
| 1.2.1.1 | автоматический выключатель «Выход = 60 В» 1Р С06 А | 4 |
| 1.2.1.2 | автоматический выключатель «Выход = 60 В» 1Р С10 А | 3 |
| 1.2.1.3 | автоматический выключатель «Выход = 60 В» 1Р С16 А | 2 |
| 1.2.1.4 | автоматический выключатель «Выход = 60 В» 1Р С63 А | 1 |
| 1.2.1.5 | автоматический выключатель АБ 1Р номиналом 63 А | 2 |
| 1.3 | Модуль Ethernet Штиль (TCP/IP адаптер) | 1 |
| 2 | Контроллер PSC-300 | 1 |
| 3 | Датчик температуры УП | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Упаковка (картонный короб) | 1 |
| Бренд | Штиль |
| Модель | PS60-0020-3U (4/0350) ver.2 с TCP/IP адаптером |
| Максимальная выходная мощность, кВА/кВт | 1,4 |
| Число фаз | 1 |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного фазного напряжения, В | 90-276 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 45-65 |
| Номинальное выходное напряжение, В | 60 |
| Диапазон выходного напряжения, В | 50-75 |
| Максимальный выходной ток, А | 23,2 |
| КПД, % | не более 90% |
| Коэффициент мощности | 0,99 |
| Емкость АБ, А*ч | внешние |
| Время автономной работы для полной нагрузки, ч | зависит от емкости АБ |
| Ширина | 19" |
| Высота, U | 3U |
| Размер без упаковки (ШхВхГ), мм | 483х132,5х344 |
| Масса, кг | 21 |
| Степень защиты | IP20 |
| Диапазон температуры окружающей среды, °С | +5...+50 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40...+85 |
| Относительная влажность воздуха, % | от 0 до 95 (без конденсата) |
| Устойчивость к механическим воздействиям | группа М1 по ГОСТ 17516.1 |
| Гарантийный срок, мес | 24 |
