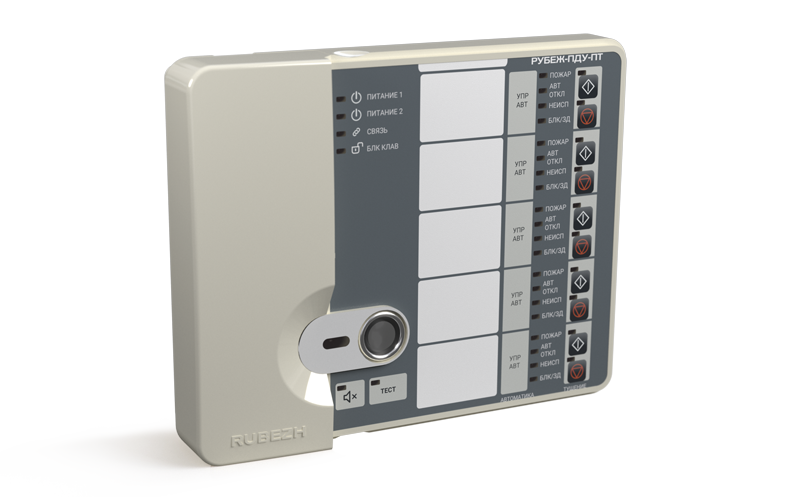

Рубеж-ПДУ-ПТ подключается к приемно-контрольным приборам по интерфейсу RS-485 и управляет исполнительными устройствами, подключенными к приемно-контрольным приборам, только в пределах одной сети RS-485. ПДУ-ПТ позволяет управлять только модулем пожаротушения (МПТ).
Основные функции пульта дистанционного управления пожаротушением:
- удаленное включение и выключение МПТ;
- управление одним или группой из ведущего и ведомых МПТ;
- управление автоматикой МПТ;
- звуковая сигнализация неисправностей МПТ;
- светодиодная индикация состояния приписанных к направлениям МПТ.
Рубеж-ПДУ-ПТ управляет МПТ по пяти направлениям. В каждое направление могут быть приписаны не более 100 исполнительных устройств (т. е. к одному направлению может быть приписано одно ведущее МПТ и до 99 ведомых, однако суммарное число МПТ на всех направлениях должно быть не более 100).
Пульт дистанционного управления пожаротушением имеет на передней панели пять групп кнопок (ПУСК, СТОП, УПР. АВТ.) по нажатию которых происходит запуск/остановка пожаротушения и включение/выключение автоматики МПТ на соответствующих направлениях. Каждому направлению исполнительных устройств соответствует своя группа кнопок. Кнопка «Тест» предназначена для тестирования индикации, а кнопка «Звук» выключает текущую тревожную сигнализацию (Пожар, Тушение). При поступлении нового тревожного сигнала звук снова включается.
Один МПТ может быть приписан сразу к нескольким направлениям. В системе имеется возможность создания дублей направлений управления МПТ, т. е. одним направлением можно управлять с разных ПДУ-ПТ. Дубли направлений возможны только ПДУ-ПТ, находящихся в одной сети RS-485. Управление и индикация дублей являются прозрачными – направление-дубль управляется с любого ПДУ-ПТ, к которому оно приписано, индикация состояния направления-дубля синхронизируется между ПДУ-ПТ.
Пульт дистанционного управления пожаротушением имеет следующие светодиодные индикаторы:
- Питание 1, 2 – зеленый постоянно светится при напряжении на вводе питания 11-30 В, мигает с частотой 1 Гц при напряжении на вводе питания 9-11 В, мигает с частотой 4 Гц при напряжении на вводе питания 30 В и выше, погашен при напряжении на вводе питания ниже 9 В.
- БЛОКИРОВКА – желтый. Загорается при режиме «блокировка» направления.
- НЕИСПРАВНОСТЬ – желтый. Загорается при режиме «неисправность» в направлении.
- СВЯЗЬ – зеленый. Погашен при отсутствии конфигурации или при потере связи со всеми приборами, постоянно светится при наличии связи с приборами, МПТ которых имеются в его конфигурации, мигает при отсутствии связи хотя бы с одним прибором, из приписанных к ПДУ-ПТ.
Индикатор кнопки БЛК – постоянно светится, если клавиатура заблокирована. Погашен, когда она разблокирована.
Рубеж-ПДУ-ПТ имеет функцию ограничения доступа к органам управления. Прикладывание пользовательского ключа TouchMemory блокирует/разблокирует клавиатуру. При отсутствии прописанных пользовательских ключей клавиатура всегда разблокирована.
| Напряжение питания, В | от 10 до 28 |
| Потребляемая мощность, Вт, не более | 1b808a70-f93c-11ec-80de-48df3707765d |
| Интерфейсы для обмена информацией | USB; RS-485 |
| Длина кабеля интерфейса RS485, м, не более | 1000 |
| Длина кабеля интерфейса USB, м, не более | 3 |
| Количество направлений исполнительных устройств | 5 |
| Количество управляющих модулей в направлении, не более | 1 |
| Степень защиты оболочки | IР20 |
| Масса, кг, не более | 1 |
| Ширина, мм, не более | 200 |
| Высота, мм, не более | 160 |
| Глубина, мм, не более | 50 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +55 |
| Напряжение питания, В | от 10 до 28 |
| Интерфейсы для обмена информацией | USB; RS-485 |
| Длина кабеля интерфейса RS485, м, не более | 1000 |
| Длина кабеля интерфейса USB, м, не более | 3 |
| Рабочий диапазон температур | от 0 до плюс 55°С |
| Потребляемая мощность, не более | 7 |
| Количество направлений исполнительных устройств | 5 |
| Количество управляющих модулей в направлении, не более | 1 |
| Степень защиты оболочки | IР20 |
| Масса, кг, не более | 1 |
| Ширина, мм, не более | 200 |
| Высота, мм, не более | 160 |
| Глубина, мм, не более | 50 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +55 |
Прибор приемно-контрольный и управления охранно-пожарный адреcный «Рубеж-2ОП» прот. R3 предназначен для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения. На охранно-пожарных адресных приборах «РУБЕЖ-2ОП» прот. R3 можно построить распределенную адресную систему ОПС с объединением в один интерфейс RS-485 до 60 приемно-контрольных приборов, блоков индикации, пультов и т.п.К каждому из приборов можно подключить до 500 адресных устройств TM RUBEZH R3.

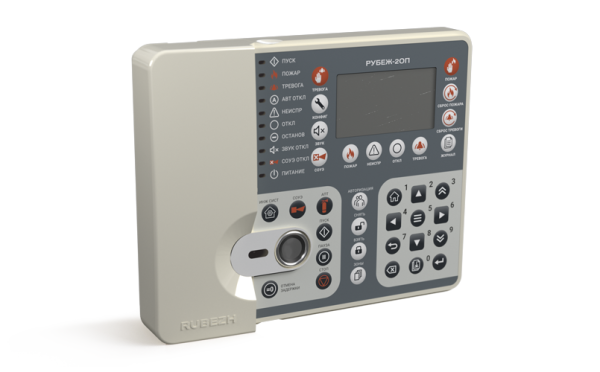

Прибор приемно-контрольный и управления охранно-пожарный R3-Рубеж-2ОП предназначен для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения, а также контроля доступа. На адресных приборах R3-Рубеж-2ОП можно построить распределенную адресную систему ОПС, ОС или СКУД с объединением в один кольцевой интерфейс R3-Link до 60 приемно-контрольных приборов, блоков индикации, пультов управления, модулей сопряжения и т.п.
Вас также может заинтересовать:

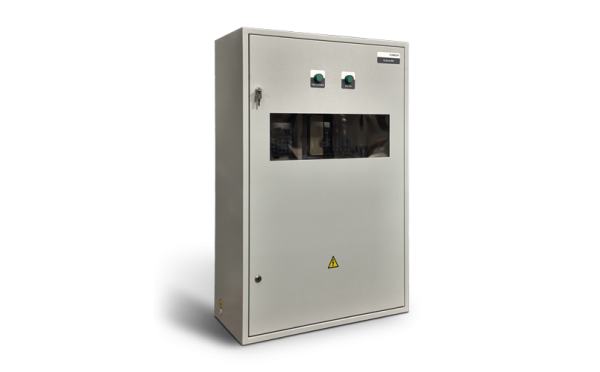

Прибор приемно-контрольный и управления охранно-пожарный адресный Рубеж-МК предназначен для применения в адресных системах охранно-пожарной сигнализации, пожаротушения и автоматики дымоудаления. Прибор Рубеж-МК выпускается в индивидуальном исполнении, а его состав фиксируется присвоением уникального проектного номера. Для его получения необходимо обратиться к региональному менеджеру ООО «РУБЕЖ»
Активный речевой оповещатель. Максимальное кол-во Сонат-УП, подключенных к Сонате-ПУ - 20шт. 12В, 150мА, 3 Вт, 84±7%дБ, 218х135х64мм, 0.5кг, -10..+50С, IP 41. Настенное исполнение.
Трансляционный усилитель с трансформат. выходом для трансляции сообщений, поступающих от пульта управления Соната-ПУ. Контроль линий оповещения, защита от короткого замыкания и перегрузки линий, наличие резервного источника питания с блоком контроля заряда/разряда АКБ. Напряжение в линии оповещения 100В, выход. мощность 120Вт, частот. диапазон 80-12000 ГЦ питание ~220В, 315х275х120мм, 4.5кг, (резерв 2 АКБ 12Вх12Ач).
Прибор приемно-контрольный и управления охранно-пожарный адреcный «Рубеж-2ОП» прот. R3 предназначен для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения. На охранно-пожарных адресных приборах «РУБЕЖ-2ОП» прот. R3 можно построить распределенную адресную систему ОПС с объединением в один интерфейс RS-485 до 60 приемно-контрольных приборов, блоков индикации, пультов и т.п.К каждому из приборов можно подключить до 500 адресных устройств TM RUBEZH R3.
Прибор управления речевыми оповещателями с трансформаторным выходом, с внешним микрофоном, две независимые зоны оповещения, напряжением 100В, выходная мощность 120Вт, частотный диапазон 80-12000 ГЦ питание ~220В, 315х275х120мм, 4.5кг,(резерв 2 АКБ 12Вх12Ач). Контроль линий оповещения, напряжения сети и АКБ. Электронная защита от перегрузки и короткого замыкания, два перезаписываемых сообщения длительностью 43с.

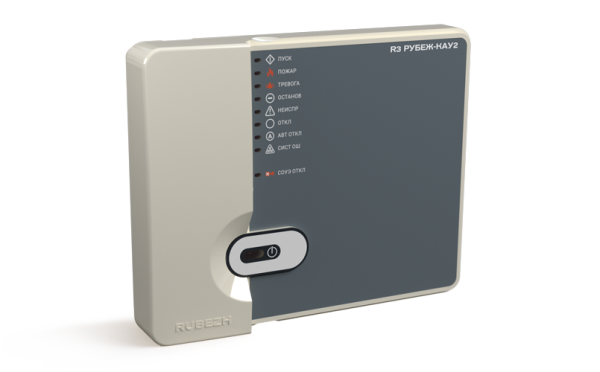

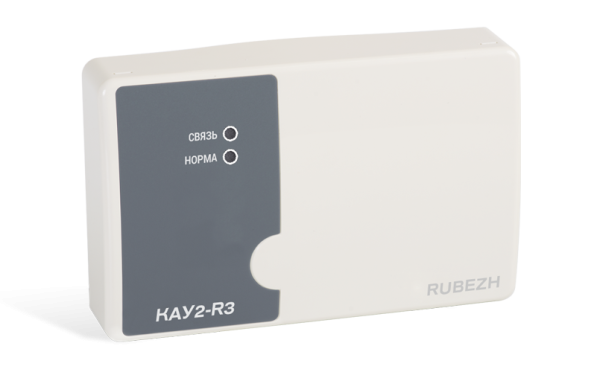

Контроллеры адресных устройств «РУБЕЖ-КАУ2» прот. R3, предназначены для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения и применяются в тех случаях, когда установка полноценного приемно-контрольного прибора Рубеж-2ОП прот. R3 нецелесообразна. На контроллерах адресных устройств можно построить распределенную адресную систему ОПС и СКУД с объединением в сеть до 60 контроллеров и приемно-контрольных приборов «Рубеж-2ОП» прот.R3. В каждую АЛС контроллеров можно подключить до 250 адресных устройств тм Рубеж протокола R3.
Пульт управления речевым оповещением предназначен для трансляции речевой информации через усилители низкой частоты Соната-К-120У или активные речевые оповещатели Соната-УП. Управление 4-мя независимыми зонами оповещения, контроль соединительных линий в дежурном режиме, линия управления от ППКП, трансляция ГО и ЧС, встроенный микрофон. Напряжение питания 12В, количество зон оповещения 4, количество перезаписываемых сообщений 4, частотный диапазон 80-12000 ГЦ.

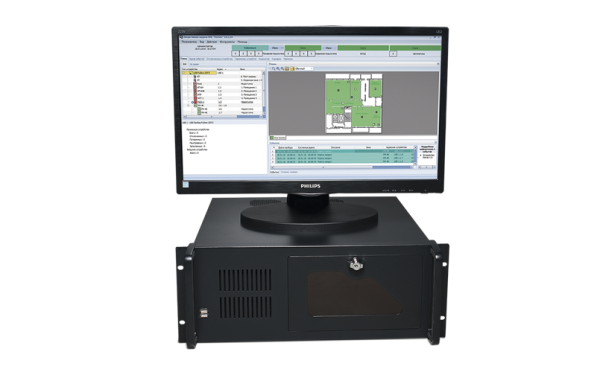

Центральный прибор индикации и управления ЦПИУ «Рубеж» предназначен для создания на его основе централизованной системы противопожарной защиты на жилых, коммерческих объектах, объектах энергетики и промышленных предприятиях, а так же обеспечения работы системы контроля и учета доступа. ЦПИУ «Рубеж» исп. 1(2) работают с приборами ППКОПУ «Рубеж-2ОП» прот.R3, ППКОПУ «R3-Рубеж-2ОП», ППКОП «Рубеж-2ОП» и другими устройствами интерфейсов R3-Link и RS-485 производства ТМ Рубеж.
Контроллер адресных устройств R3-Рубеж-КАУ2 предназначен для применения в адресных системах пожарной сигнализации, пожаротушения, дымоудаления, оповещения, системах охранной сигнализации, а также системах контроля и управления доступом. На адресных контроллерах R3-Рубеж-КАУ2 можно построить распределенную адресную систему ОПС, ОС или СКУД с объединением в один кольцевой интерфейс R3-Link до 60 приемно-контрольных приборов и контроллеров, блоков индикации, пультов управления, модулей сопряжения и т.п.

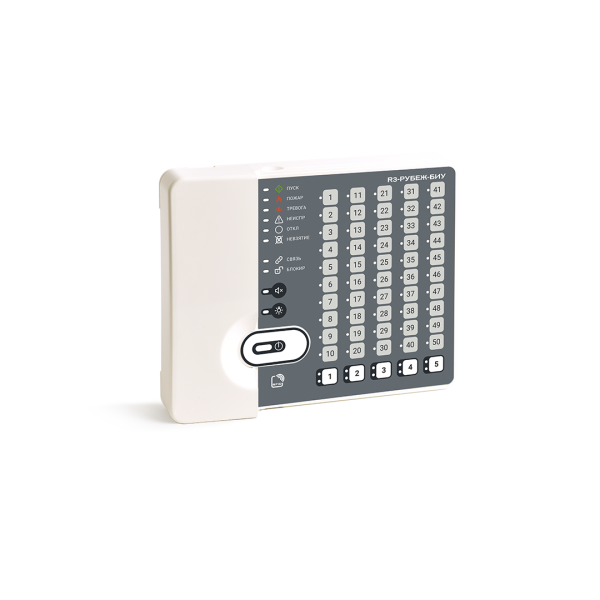

Блок индикации и управления R3-Рубеж-БИУ предназначен для сбора информации с приемно-контрольных приборов R3-Рубеж-2ОП или контроллера адресных устройств R3-Рубеж-КАУ2 и отображения состояния зон, групп зон, исполнительных адресных устройств на встроенном светодиодном табло, а также управления охранными зонами, пожарными зонами и исполнительными адресными устройствами.
