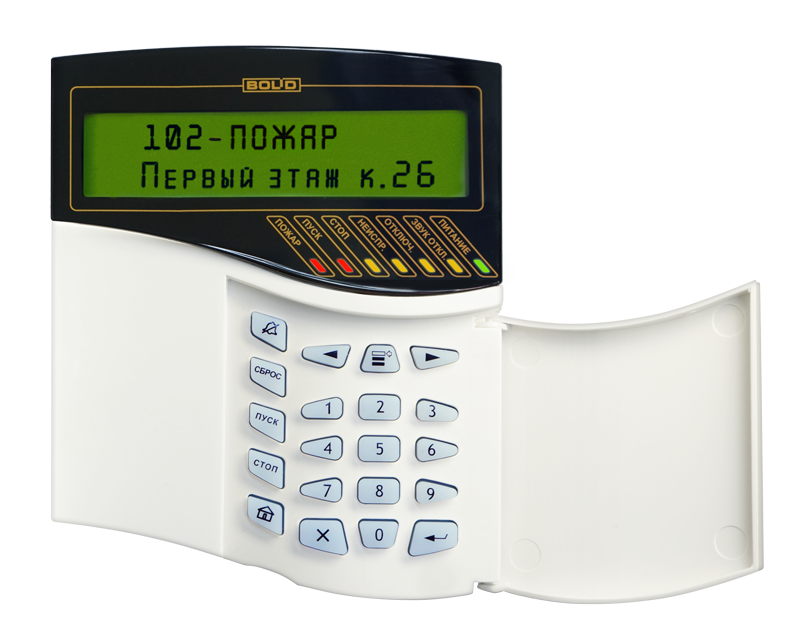

Пульт контроля и управления охранно-пожарный "С2000М" предназначен для работы в составе адресной системы охранно-пожарной сигнализации и управления противопожарным оборудованием. Совместно с приборами ИСО «Орион» он может выполнять функции блочно-модульного прибора приемно-контрольного охранного и пожарного, прибора управления световым, звуковым и речевым оповещением, газовым, порошковым аэрозольным и водяным пожаротушением, противодымной защиты, инженерными системами здания. Информационное взаимодействие блоков осуществляется по проводной линии связи RS-485. Функции прибора могут расширяться путём подключения дополнительных блоков.
Особенности
Индикация режимов "Тревога", "Пожар", "Пуск", "Останов", "Неисправность", "Отключен". Возможность просмотра отдельных зон (разделов) и элементов системы, имеющих эти состояния, с отображением на символьном индикаторе. Звуковая сигнализация тревог, пожаров, пусков и неисправностей на встроенном звуковом сигнализаторе. Индикация состояния зон охраны, противопожарных средств и других исполнительных устройств на блоках "С2000-БИ", "С2000-БКИ", "С2000-ПТ", "Поток-БКИ"
Автоматическое управление средствами светового и звукового оповещения, противодымной защиты, инженерным оборудованием, выходами передачи сигналов "Тревога", "Пожар", "Пуск" и "Неисправность" с помощью контрольно-пусковых и сигнально-пусковых блоков, приёмно-контрольных блоков. Автоматический запуск и останов приборов речевого оповещения серии "Рупор". Автоматическое управление режимами работы подсистемы контроля и управления доступом для разблокирования путей эвакуации при пожаре.
Ручное управление с клавиатуры пульта и блоков индикации:
управление режимами работы охранной и пожарной сигнализации: постановка на охрану, снятие с охраны, сброс тревог, отключение извещателей и исполнительных устройств (только тех, которые управляются пультом);
ручной пуск и останов средств светового, звукового и речевого оповещения, противодымной защиты, инженерного оборудования;
управление приборами "С2000-АСПТ" с использованием блоков "С2000-ПТ": ручной пуск и останов установки пожаротушения, приостановка задержки пуска и немедленный пуск без задержки, выбор автоматического или ручного режима управления установкой пожаротушения, сброс тревог;
управление приборами "Поток-3Н" с использованием блоков "Поток-БКИ": ручной пуск и останов установки пожаротушения, выбор автоматического или ручного режима управления установкой
Возможность подключения к АРМ "Орион Про" для расширения возможностей мониторинга состояния защищаемого объекта и управления
Возможность передачи извещений на пульт охраны с помощью коммуникационных блоков "С2000-ИТ", "УО-4С", "С2000-PGE" и "С2000-ПП". Возможность подключения радиопередатчика ATS100 радиосистемы охраны LARS, RS-202TD радиосистемы охраны "Риф Стринг 202" ("LONTA 202") или TRX-150 для передачи извещений по радиоканалу
Журнал событий с возможностью его просмотра на экране пульта и печати на принтере с последовательным интерфейсом RS-232
Конфигурирование пульта в программе "Pprog.exe"
Видеоматериалы
| Количество подключаемых приборов | 127 |
| - от встроенного источника резервного питания | 3 В (CR2032) |
| Количество поддерживаемых разделов | 511 |
| Ток потребления в дежурном режиме, мА, не более : | |
| Количество поддерживаемых групп разделов | 128 |
| - при напряжении питания 12 В | 60 |
| Максимальное количество входных цепей приборов, контролируемых пультом | 2048 |
| - при напряжении питания 24 В | 35 |
| Количество пользовательских паролей | 2047 |
| Длина линии связи по RS-485, м, не более | 3000 |
| Максимальное количество выходов приборов, управляемых пультом | 256 |
| Степень защиты | IP30 |
| Емкость буфера событий | 32000 |
| Диапазон рабочих температур, °С | -10…+55 |
| Напряжение питания, B: | |
| Габаритные размеры, мм | 140х114х25 |
| - от внешнего источника питания | 10.2…28.4 |
| Масса, не более, кг | 0.3 |
| Количество подключаемых приборов | 127 |
| Количество поддерживаемых разделов | 511 |
| Количество поддерживаемых групп разделов | 128 |
| Максимальное количество входных цепей приборов, контролируемых пультом | 2048 |
| Количество пользовательских паролей | 2047 |
| Максимальное количество выходов приборов, управляемых пультом | 256 |
| Емкость буфера событий | 32000 |
| Напряжение питания, B: | |
| - от внешнего источника питания | 10.2…28.4 |
| - от встроенного источника резервного питания | 3 В (CR2032) |
| Ток потребления в дежурном режиме, мА, не более : | |
| - при напряжении питания 12 В | 60 |
| - при напряжении питания 24 В | 35 |
| Длина линии связи по RS-485, м, не более | 3000 |
| Степень защиты | IP30 |
| Диапазон рабочих температур, °С | -10…+55 |
| Габаритные размеры, мм | 140х114х25 |
| Масса, не более, кг | 0.3 |
| Напряжение питания постоянного тока, В | от 10,2 до 28,4 | |
| Ток потребления в дежурном режиме, среднее значение, мА | при напряжении питания 12 В | 60 |
| при напряжении питания 24 В | 35 | |
| Ток потребления в тревожном режиме, максимальное значение, мА | при напряжении питания 12 В | 120 |
| при напряжении питания 24 В | 65 | |
| Количество входов питания | 2 | |
| Питание часов реального времени | элемент CR2032 | |
| Время автономной работы часов реального времени, лет | 5 | |
| Линия связи для подключения блоков ИСО "Орион" | интерфейс | RS-485 |
| тип | одиночная линия | |
| длина линии, м, не более | 3000 | |
| количество подключаемых блоков, не более | 127 | |
| Линия связи для подключения компьютера | интерфейс | RS-232 |
| тип | одиночная линия | |
| длина линии, м, не более | 20 | |
| Жидкокристаллический индикатор | 2 строки х 16 символов | |
| Количество контролируемых элементов (входов, выходов), не более | 2048 | |
| Количество разделов (защищаемых зон), не более | 511 | |
| Количество групп разделов, не более | 128 | |
| Количество выходов, управляемых стандартными программами, не более | 256 | |
| Количество элементов, управляемых сценарием, не более | 255 | |
| Количество сценариев управления, не более | 255 (меньше для сложных сценариев) | |
| Количество кодов пользователей, не более | 2047 | |
| Объём журнала событий, не менее | 32000 | |
| Степень защиты оболочкой по ГОСТ 14254-2015 | IP30 (при креплении на стену) | |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | категория размещения 4 | |
| Устойчивость к вибрации: | диапазон частот, Гц | 1-35 |
| максимальное ускорение, g | 0,5 | |
| Климатическое исполнение по ОСТ 25 1099-83 | О4 | |
| Диапазон рабочих температур, °С | от минус 10 до + 55 | |
| Относительная влажность воздуха, % (при + 40 °С) | 93 | |
| Средняя наработка прибора на отказ, не менее, ч | 80000 | |
| Вероятность безотказной работы за 1000 ч | 0,98758 | |
| Средний срок службы, лет | 10 | |
| Масса прибора, кг | не более 0,3 | |
| Габаритные размеры прибора, мм | 140?114?25 | |
| Тип подключения к прибору | клеммная колодка под винт, провод от 0,2 до 1,5 кв.мм | |
| Способ монтажа | настенный навесной | |
Вас также может заинтересовать:

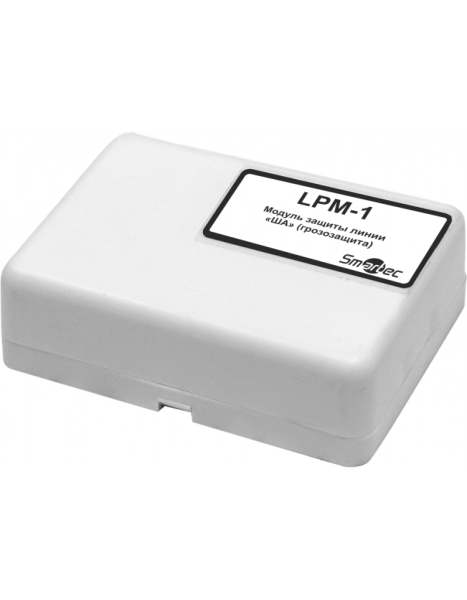

Модуль грозозащиты адресной линии
Преобразователь интерфейса IС
Преобразователь интерфейса USB RS-485 служит для связи центральных блоков ПКП-1 (здесь подразумеваются и ПКП-1М, и ПКП-1А) с ПК, с целью передачи (чтения и записи) информации при работе с различными прикладными программами.

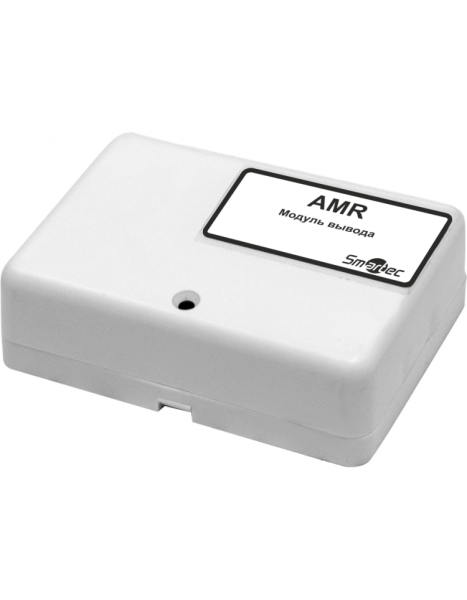

AMR-4 Адресный модуль управления на 4 выхода
