Описание

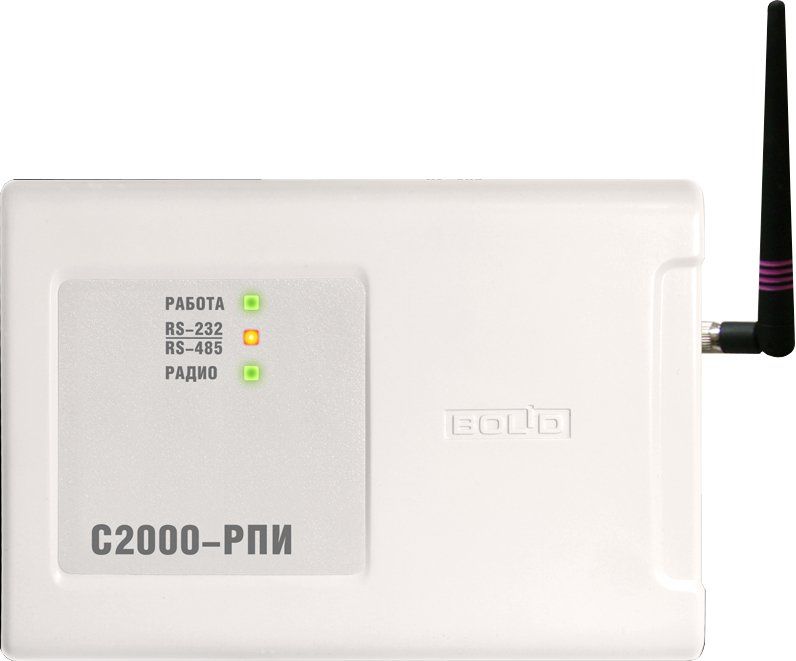

Радиоповторитель интерфейсов предназначен для использования в составе систем охранно-пожарной сигнализации и системе «Орион» для трансляции данных интерфейса RS-232/RS-485 по радиоканалу.
Особенности
Организация передачи по радиоканалу сигналов ИСО "Орион" на участках:
- между ПК с АРМ "Орион Про" и приборами;
- между ПК с АРМ "Орион Про" и пультом "С2000M";
- между пультом "С2000M" и приборами;
- между приборами.
Организация радиоканала с различными топологиями:
- "точка-точка";
- "точка-многоточка"
Режим оценки качества связи.
Тип внешней антенны для "С2000-РПИ" - антенна для Wi-Fi устройств, MO4-S, разъём типа RP-SMA (male)
Дополнительное оборудование
(329963) - S-A312 (RP-SMA-male - SMA-female), Переходник
(261870) - REMO BAS-2301 WiFi, Антенна
| Напряжение питания, B: | |
| Тип разъема для подключения антенны | для Wi-Fi устройств; MO4-S; разъём типа RP-SMA (male) |
| - от внешнего источника питания | 10.2…28.4 |
| Параметры радиоканала: | |
| Ток потребления в дежурном режиме, мА, не более : | |
| - диапазон рабочих частот, МГц | 2405…2483.5 |
| - при напряжении питания 12 В, мА, не более | 60 |
| - излучаемая мощность, мВт | 10 или 100 |
| - при напряжении питания 24 В, не более | 40 |
| - количество рабочих частотных каналов | 16 |
| Параметры работы интерфейсов RS-485/RS-232 (полудуплекс) : | |
| - чувствительность приёмника, дБм | -95 |
| - скорость передачи, бит/сек | 9 600 |
| Степень защиты | IP20 |
| - количество стартовых/стоповых бит | 1 |
| Диапазон рабочих температур, °С | -30…+50 |
| - контроль чётности | нет |
| Габаритные размеры, мм | 156х107х39 |
| - 8 бит данных/1 стоповый бит или 8 бит данных/2 стоповых бита | |
| Масса прибора, кг | 0.3 |
| Напряжение питания, B: | |
| - от внешнего источника питания | 10.2…28.4 |
| Ток потребления в дежурном режиме, мА, не более : | |
| - при напряжении питания 12 В, мА, не более | 60 |
| - при напряжении питания 24 В, не более | 40 |
| Параметры работы интерфейсов RS-485/RS-232 (полудуплекс) : | |
| - скорость передачи, бит/сек | 9 600 |
| - количество стартовых/стоповых бит | 1 |
| - контроль чётности | нет |
| - 8 бит данных/1 стоповый бит или 8 бит данных/2 стоповых бита | |
| Тип разъема для подключения антенны | для Wi-Fi устройств; MO4-S; разъём типа RP-SMA (male) |
| Параметры радиоканала: | |
| - диапазон рабочих частот, МГц | 2405…2483.5 |
| - излучаемая мощность, мВт | 10 или 100 |
| - количество рабочих частотных каналов | 16 |
| - чувствительность приёмника, дБм | -95 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | -30…+50 |
| Габаритные размеры, мм | 156х107х39 |
| Масса прибора, кг | 0.3 |
Характеристики
Бренд:БолидСнято с производства:N
