Радиоудлинитель МС-Р прот.R3 предназначен для передачи интерфейса RS-485 по радиоканалу. МС-Р прот.R3 используется только с приборами «Рубеж-2ОП прот.R3» и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3.
Удлинение линии RS-485 реализуется с помощью пары сконфигурированных радиоудлинителей.
Конфигурирование системы с применением радиоудлинителя позволяет осуществлять ветвление интерфейса RS-485, при котором радиоудлинитель на стороне, подключаемой к компьютеру, способен производить обмен данными по радиоканалу с несколькими радиоудлинителями, являющимися не только продолжениями, но и ответвлениями интерфейса. При этом следует учитывать, что адресное поле компьютера имеет ограничение – суммарное количество приборов и устройств, подключенных к нему по интерфейсу RS-485, не должно превышать 60.
В комплект поставки с радиоудлинителем входит штыревая малогабаритная антенна, рассчитанная на дальность связи до нескольких десятков метров.
Антенна является съемной и при необходимости обеспечения большей длины передачи, антенну необходимо заменить. Ассортимент антенн диапазона 433 МГц для использования совместно с модулем МС-Р прот.R3 можно посмотреть тут.

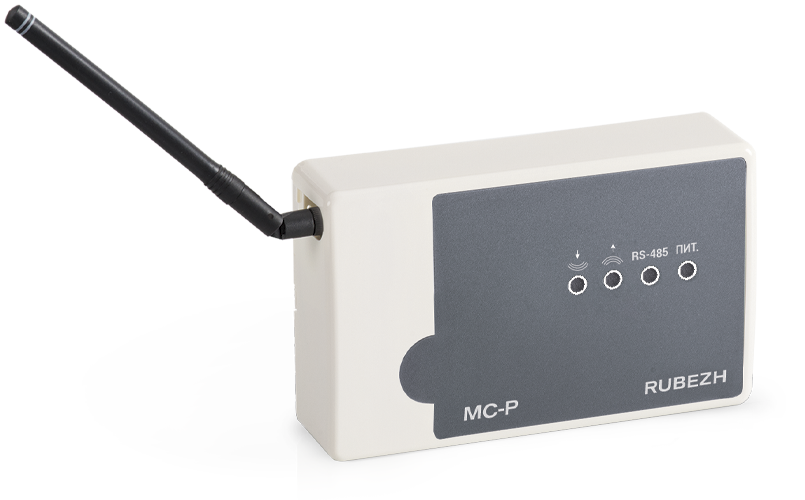

На лицевой стороне расположены светодиодные индикаторы, предназначенные для отображения текущего состояния радиоудлинителя.
Светодиодный индикатор Питание:
- при подключении питания светится постоянно.
Светодиодный индикатор RS-485:
- при отсутствии обмена с ППКП – не светится;
- при наличии обмена с ППКП – мигает с частотой обмена.
Светодиодный индикатор ПЕРЕДАЧА:
- при отсутствии передачи данных по радиоканалу – не светится;
- при передаче данных по радиоканалу – светится постоянно.
Светодиодный индикатор ПРИЕМ:
- при отсутствии приема данных по радиоканалу – не светится;
- при приеме данных по радиоканалу – светится постоянно.
| Питание | От источника питания |
| Напряжение питания, В | от 10 до 30 |
| Ток потребления при питании 12 В, мА, не более | 60 |
| Интерфейсы для обмена информацией | RS-485; ANTENNA |
| Степень защиты оболочки | IP30 |
| Ширина, мм, не более | 125 |
| Высота, мм, не более | 78 |
| Глубина, мм, не более | 37 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +40 |
| Питание | От источника питания |
| Напряжение питания, В | от 10 до 30 |
| Ток потребления при питании 12 В, мА, не более | 60 |
| Интерфейсы для обмена информацией | RS-485; ANTENNA |
| Степень защиты оболочки | IР20 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 125 |
| Высота, мм, не более | 84 |
| Глубина, мм, не более | 37 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +40 |
