Релейная плата AAM-REL4

()

Релейная плата AAM-REL4

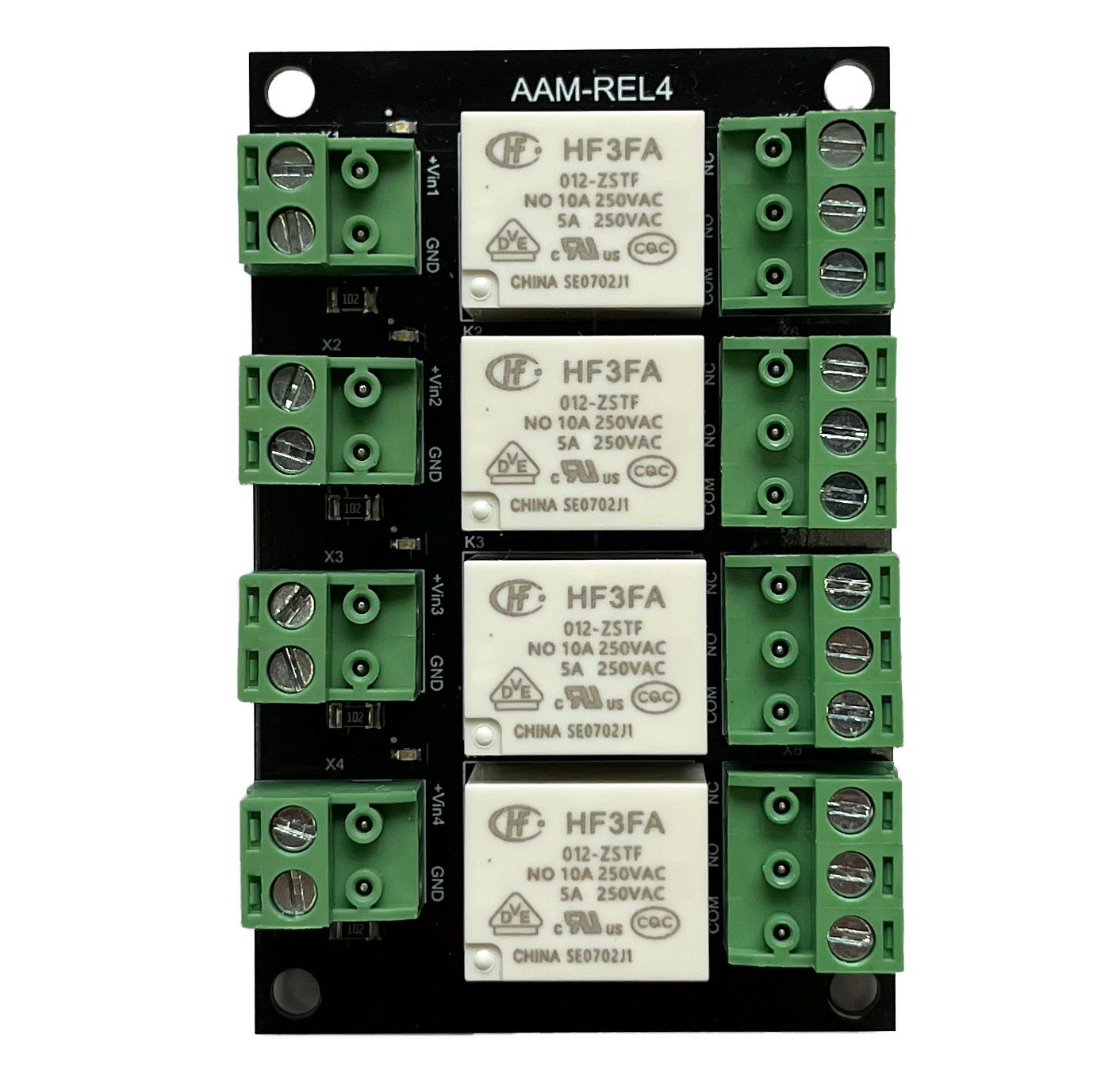

Изображение товара

Релейная плата AAM-REL4 предназначена для коммутации исполнительных устройств (электромагнитных/электромеханических замков, ламп, сирен и т.д.), подключается к токовым ключам универсальных контроллеров систем безопасности ААМ-LAN-8W и ААМ-LAN-2W или к любому другому источнику питания.

Техническая спецификация

Питание реле12 В
Максимальный ток потребления120 мА
Количество релейных выходов4 шт
Напряжение и ток коммутации реле замкадо 5 A/250 В переменного тока
до 5 A/30 В постоянного тока
Габаритные размеры (ШхВхД)53 х 15,5 х 82 мм
Диапазон рабочих температурот -25° до +50° С

Схемы подключения

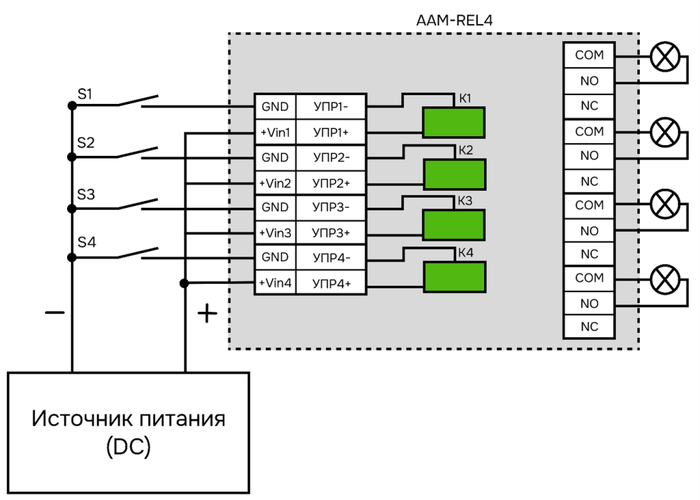

Общая схема подключения исполнительных устройств через AAM-REL4

Релейная плата AAM-REL4. Изображение  1

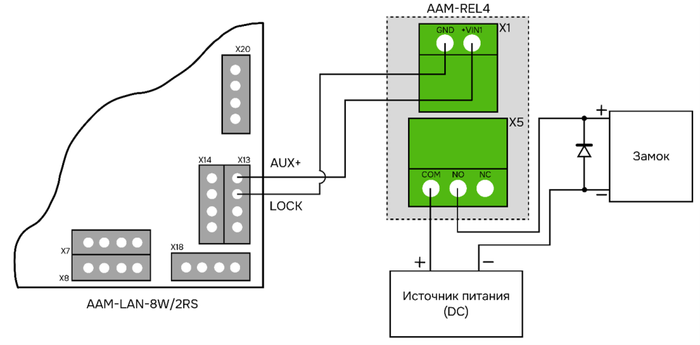

Схема подключения замка к токовому ключу контроллера AAM-LAN-8W/2RS

Релейная плата AAM-REL4. Изображение  1

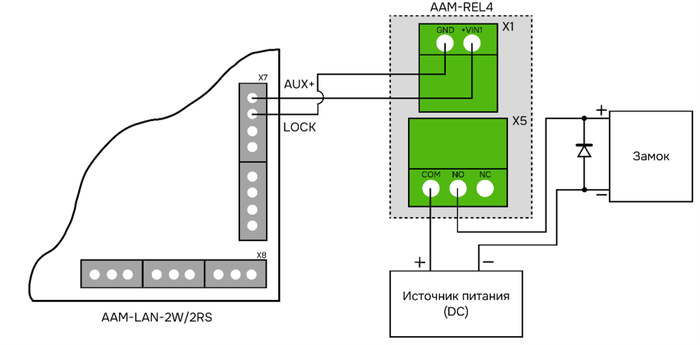

Схема подключения замка к токовому ключу контроллера AAM-LAN-2W/2RS

Релейная плата AAM-REL4. Изображение  1

* Примечание: Для выполнения монтажных работ должны привлекаться квалифицированные специалисты с группой допуска не ниже III.

ААМ Системз
0
Цена по запросу 0 руб.0 руб.

Не является публичной офертой

Описание

Релейная плата AAM-REL4 предназначена для коммутации исполнительных устройств (электромагнитных/электромеханических замков, ламп, сирен и т.д.), подключается к токовым ключам универсальных контроллеров систем безопасности ААМ-LAN-8W и ААМ-LAN-2W или к любому другому источнику питания.

Техническая спецификация

Питание реле12 В
Максимальный ток потребления120 мА
Количество релейных выходов4 шт
Напряжение и ток коммутации реле замкадо 5 A/250 В переменного тока
до 5 A/30 В постоянного тока
Габаритные размеры (ШхВхД)53 х 15,5 х 82 мм
Диапазон рабочих температурот -25° до +50° С

Схемы подключения

Общая схема подключения исполнительных устройств через AAM-REL4

Релейная плата AAM-REL4. Изображение  1

Схема подключения замка к токовому ключу контроллера AAM-LAN-8W/2RS

Релейная плата AAM-REL4. Изображение  1

Схема подключения замка к токовому ключу контроллера AAM-LAN-2W/2RS

Релейная плата AAM-REL4. Изображение  1

* Примечание: Для выполнения монтажных работ должны привлекаться квалифицированные специалисты с группой допуска не ниже III.

Характеристики
Бренд:ААМ СистемзСнято с производства:Нет
