Для правильного подбора комплекта РТИ при оформлении заказа просим указывать:
- полное обозначение узла управления, например, УУ-С65-200/1,6…..,
- дату и серийный номер (приведены на шильдике (табличке) изделия и в руководстве по эксплуатации, поставляемом в комплекте).
А также приложить фото с общим видом узла управления и шильдика (таблички).
Наименование | Условный проход | Наименование | Кол-во, шт. |

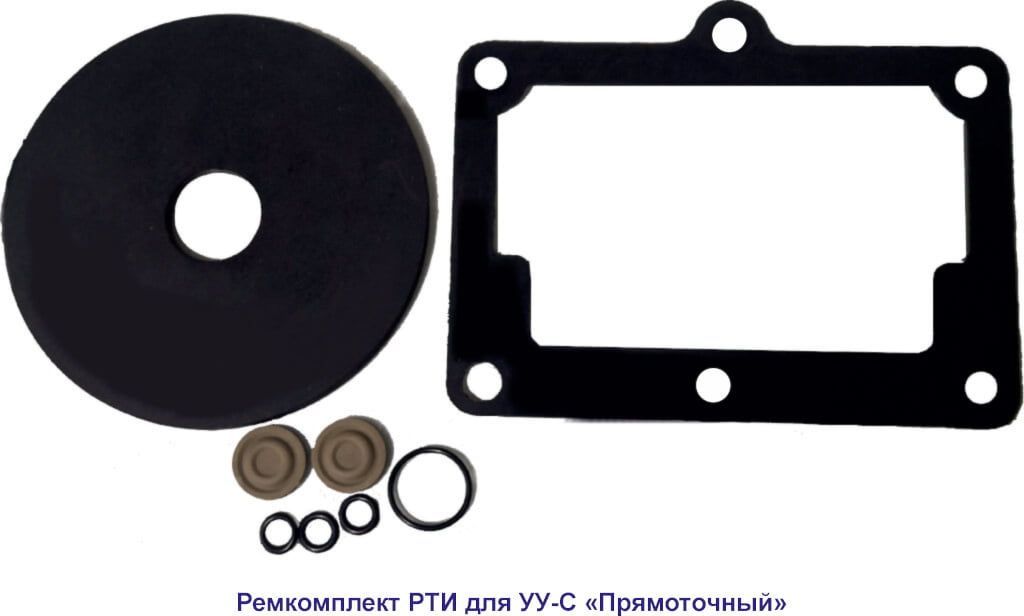

Ремкомплект РТИ к УУ-С «Прямоточный» | DN 65, 80, 100, 150 | Кольцо 017-020-19-2-4 | 1 |
Прокладка | 1 | ||
Пластина | 1 | ||
Мембрана СДУ | 2 | ||
| Ремкомплект РТИ к УУ-С «Шалтан» | DN 65, 80, 100, 150, 200 | Пластина | 1 |
Кольцо 012-015-19-2-3 | 1 | ||
Прокладка | 1 | ||
Прокладка | 1 | ||
| Ремкомплект РТИ к УУ-С воздушному (выпуск до сентября 2019 г.) | DN 100, 150 | Мембрана рабочей камеры | 1 |
Мембрана побудительной камеры | 1 | ||
Кольцо 025-031-36-2-4 | 2 | ||
Кольцо 010-014-25-2-3 | 1 | ||
Прокладка | 1 | ||
Пластина | 1 | ||
| Ремкомплект для акселератора | Мембрана ДАЭ 100.276.110 | 1 | |
Мембрана ДАЭ 100.276.211 | 1 | ||
Манжета | 1 | ||
Кольцо 048-054-36-2-3 | 1 | ||
Пружина сжатия ДАЭ 100.276.206 | 1 | ||
Стяжка кабельная | 1 |
Для обслуживания узлов управления спринклерных воздушных - выпуск с сентября 2019 г., комплект РТИ поставляется в комплекте запасных частей:
Наименование | Условный проход | Наименование | Кол-во, шт. |
Комплект запасных частей УУ спринклерный воздушный (ДАЭ 100.482.000) | DN 100, 150 | Прокладка ДАЭ 100.209.001-01 | 1 |
Пластина ДАЭ 100.209.102-01 | 1 | ||
Мембрана рабочей камеры ДАЭ 100.209.401-01 | 1 | ||
Мембрана побудительной камеры ДАЭ 100.209.500-01 | 1 | ||
Уплотнение промежуточное ДАЭ 100.480.002 | 1 | ||
Клапан обратный ДАЭ 100.480.100 | 1 | ||
Пружина сжатия ДАЭ 100.480.203 | 1 | ||
Пластина промежуточная ДАЭ 100.481.001 | 1 | ||
Кольцо 008-012-25-2-3 ГОСТ 9833-73 | 1 | ||
Кольцо 010-014-25-2-3 ГОСТ 9833-73 | 1 | ||
Кольцо 022-026-25-2-3 ГОСТ 9833-73 | 1 | ||
Кольцо 025-031-36-2-3 ГОСТ 9833-73 | 2 | ||
Кольцо 036-042-36-2-3 ГОСТ 9833-73 | 2 |
