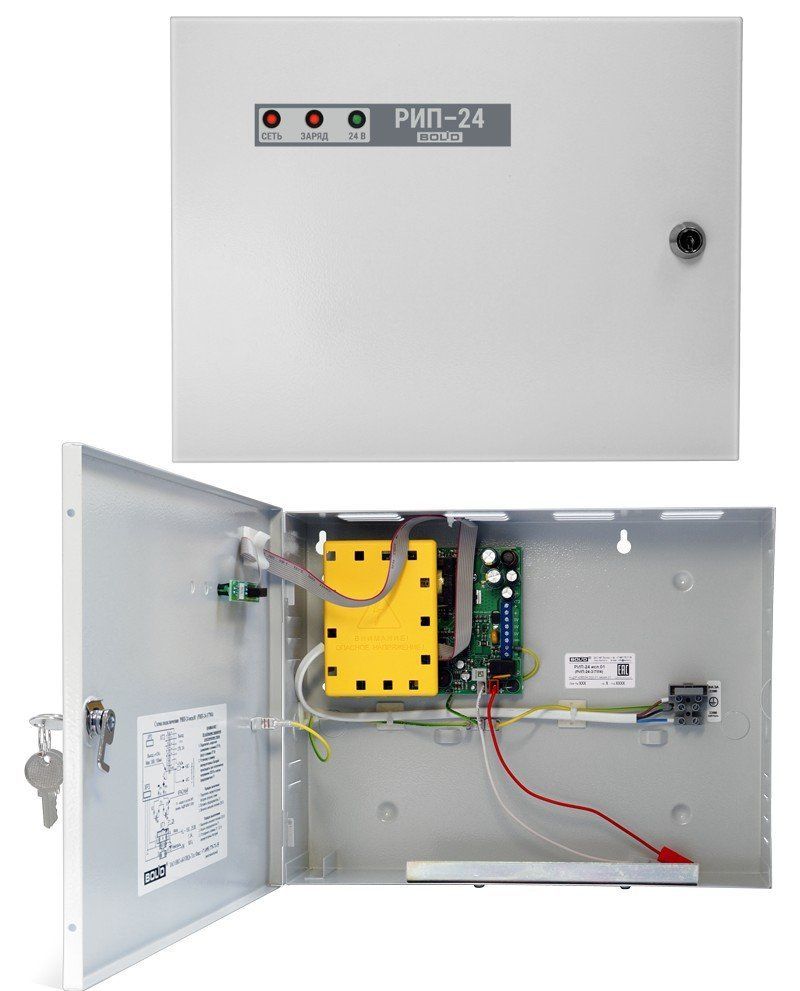

Источник электропитания РИП-24 (исп.01) предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.
Особенности
- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход "Авария сети" для дистанционной сигнализации
- тип монтажа – настенный, навесной
Комплектация
Вставка плавкая ВПТ6-10 (2 А), шуруп 1-4х40.019 (3 шт.), дюбель (3 шт.), провод, втулка (2 шт.), ключ (2 шт.)
Дополнительное оборудование
(008536) - Бокс для аккумуляторов
| Тип устройства | Источник вторичного электропитания резервированный |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 30 |
| Световая индикация | "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка" |
| Выходной ток, А: | |
| Диагностические выходы | тип "ОК": "Авария" |
| - номинальный при наличии основного питания | 3 |
| Напряжение питания, B: | |
| - максимальный при наличии основного питания | 4 |
| - от сети переменного тока | 187…250 |
| Тип используемого аккумулятора | 12 В 7 А·ч |
| Потребляемый ток: | |
| Количество аккумуляторов, шт | 2 |
| - при питании от сети переменного тока, А | 0.7 |
| Защита от короткого замыкания | Есть |
| - при питании от резервного источника питания, А | 0.03 |
| Защита аккумулятора от глубокого разряда | Есть |
| Выходное напряжение, В: | |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 19.2…21.6 |
| - при питании от сети переменного тока | 25.8…28.2 |
| Диапазон рабочих температур, °С | -10…+40 |
| - при питании от аккумуляторной батареи | 21…23 |
| Габаритные размеры, мм | 340х270х100 |
| Тип устройства | Источник вторичного электропитания резервированный |
| Световая индикация | "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка" |
| Диагностические выходы | тип "ОК": "Авария" |
| Напряжение питания, B: | |
| - от сети переменного тока | 187…250 |
| Потребляемый ток: | |
| - при питании от сети переменного тока, А | 0.7 |
| - при питании от резервного источника питания, А | 0.03 |
| Выходное напряжение, В: | |
| - при питании от сети переменного тока | 25.8…28.2 |
| - при питании от аккумуляторной батареи | 21…23 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 30 |
| Выходной ток, А: | |
| - номинальный при наличии основного питания | 3 |
| - максимальный при наличии основного питания | 4 |
| Тип используемого аккумулятора | 12 В 7 А·ч |
| Количество аккумуляторов, шт | 2 |
| Защита от короткого замыкания | Есть |
| Защита аккумулятора от глубокого разряда | Есть |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 19.2…21.6 |
| Диапазон рабочих температур, °С | -10…+40 |
| Габаритные размеры, мм | 340х270х100 |
