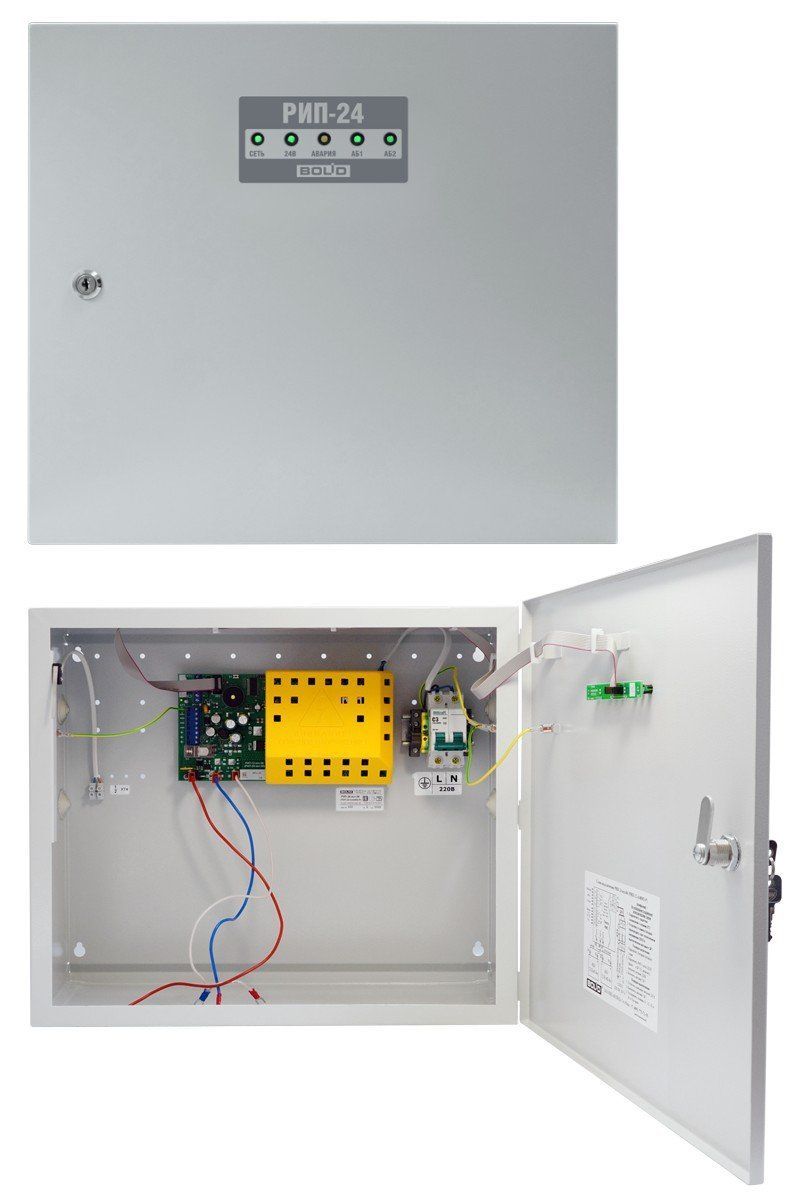

Резервированный источник питания аппаратуры ОПС РИП-24 исп. 06 предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.
Особенности
* - Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» аккумуляторных батарей (АБ)
- от замыкания клемм подключения АБ
* - Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ
* - Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при её разряде
- отключение выхода РИП
* - Контроль вскрытия корпуса
* - Индивидуальный контроль напряжений на каждой из двух установленных АБ
* - Встроенный двухполюсный выключатель сетевого напряжения - автомат защиты
* - Длительное время резервирования
| Тип устройства | Источник вторичного электропитания резервированный |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 200 |
| Световая индикация | "Наличие сети"; "Состояние АКБ1"; "Состояние АКБ2"; "Нагрузка"; "Авария" |
| Выходной ток, А: | |
| Диагностические выходы | тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка" |
| - номинальный при наличии основного питания | 4 |
| Напряжение питания, B: | |
| - максимальный при наличии основного питания | 5 |
| - от сети переменного тока | 150…250 |
| Тип используемого аккумулятора | 12 В 26 или 40 А·ч |
| Потребляемая мощность: | |
| Количество аккумуляторов, шт | 2 |
| - от сети переменного тока | 225 ВА |
| Защита от короткого замыкания | Есть |
| Потребляемый ток: | |
| Защита аккумулятора от глубокого разряда | Есть |
| - при питании от сети переменного тока, А | 1.5 |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 19.8…21 |
| - при питании от резервного источника питания, А | 0.07 |
| Степень защиты | IP30 |
| Выходное напряжение, В: | |
| Диапазон рабочих температур, °С | -10…+40 |
| - при питании от сети переменного тока | 26.6…27.8 |
| Габаритные размеры, мм | 450х400х210 |
| Тип устройства | Источник вторичного электропитания резервированный |
| Световая индикация | "Наличие сети"; "Состояние АКБ1"; "Состояние АКБ2"; "Нагрузка"; "Авария" |
| Диагностические выходы | тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка" |
| Напряжение питания, B: | |
| - от сети переменного тока | 150…250 |
| Потребляемая мощность: | |
| - от сети переменного тока | 225 ВА |
| Потребляемый ток: | |
| - при питании от сети переменного тока, А | 1.5 |
| - при питании от резервного источника питания, А | 0.07 |
| Выходное напряжение, В: | |
| - при питании от сети переменного тока | 26.6…27.8 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 200 |
| Выходной ток, А: | |
| - номинальный при наличии основного питания | 4 |
| - максимальный при наличии основного питания | 5 |
| Тип используемого аккумулятора | 12 В 26 или 40 А·ч |
| Количество аккумуляторов, шт | 2 |
| Защита от короткого замыкания | Есть |
| Защита аккумулятора от глубокого разряда | Есть |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 19.8…21 |
| Степень защиты | IP30 |
| Диапазон рабочих температур, °С | -10…+40 |
| Габаритные размеры, мм | 450х400х210 |
