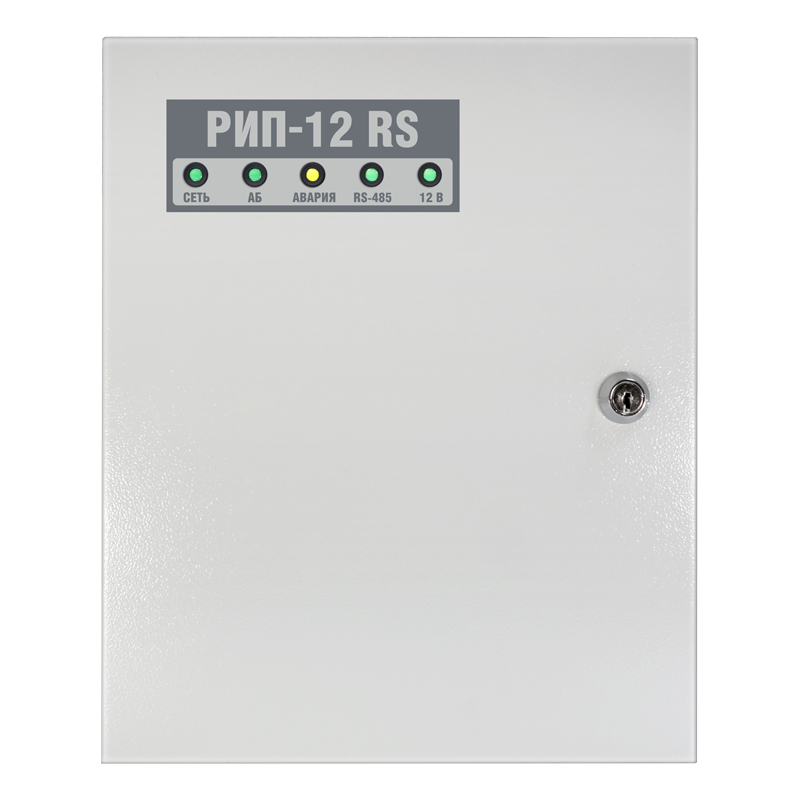

Предназначен для питания извещателей и приборов ОПС, СКУД и автоматики в составе системы "Орион".
Особенности
* - Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)
- "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)
- "Неисправность батареи" (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого)
- "Тревога взлома" (корпус РИП открыт)
- "Отключение выходного напряжения"
*- Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
* - Расширенный диапазон входного напряжения сети
* - Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
* - Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при ее разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- необходимость замены АБ или проведения технического обслуживания
- отключение АБ при её разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
* - Энергонезависимый буфер событий
* - Релейный выход для сигнала "Неисправность"
* - Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
| Тип устройства | Источник вторичного электропитания резервированный |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 120 |
| Световая индикация | "Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка" |
| Выходной ток, А: | |
| Диагностические выходы | тип "СК": "АВАРИЯ"; RS-485 |
| - номинальный при наличии основного питания | 3 |
| Напряжение питания, B: | |
| - максимальный при наличии основного питания | 4 |
| - от сети переменного тока | 150…250 |
| Тип используемого аккумулятора | 12 В 17 А·ч |
| Потребляемая мощность: | |
| Количество аккумуляторов, шт | 1 |
| - от сети переменного тока | 110 ВА |
| Защита от короткого замыкания | Есть |
| Потребляемый ток: | |
| Защита аккумулятора от глубокого разряда | Есть |
| - при питании от сети переменного тока, А | 0.7 |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 9.6…10.8 |
| Выходное напряжение, В: | |
| Диапазон рабочих температур, °С | -10…+40 |
| - при питании от сети переменного тока | 13…14.2 |
| Габаритные размеры, мм | 255х310х95 |
| - при питании от аккумуляторной батареи | 9.5…13.5 |
| Тип устройства | Источник вторичного электропитания резервированный |
| Световая индикация | "Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка" |
| Диагностические выходы | тип "СК": "АВАРИЯ"; RS-485 |
| Напряжение питания, B: | |
| - от сети переменного тока | 150…250 |
| Потребляемая мощность: | |
| - от сети переменного тока | 110 ВА |
| Потребляемый ток: | |
| - при питании от сети переменного тока, А | 0.7 |
| Выходное напряжение, В: | |
| - при питании от сети переменного тока | 13…14.2 |
| - при питании от аккумуляторной батареи | 9.5…13.5 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 120 |
| Выходной ток, А: | |
| - номинальный при наличии основного питания | 3 |
| - максимальный при наличии основного питания | 4 |
| Тип используемого аккумулятора | 12 В 17 А·ч |
| Количество аккумуляторов, шт | 1 |
| Защита от короткого замыкания | Есть |
| Защита аккумулятора от глубокого разряда | Есть |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 9.6…10.8 |
| Диапазон рабочих температур, °С | -10…+40 |
| Габаритные размеры, мм | 255х310х95 |
| Напряжение сети | (150...253) В | |
| Выходное напряжение | при питании от сети | (13,6±0,6) В |
| при питании от АБ | (10...13,6) В | |
| Номинальный выходной ток | 3 А | |
| Максимальный выходной ток (10 мин.) | 4 А | |
| Максимальная мощность, потребляемая от сети | 120 ВА | |
| Собственный ток потребления от АБ | не более 40 мА | |
| Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) | 17А*ч (1шт.) | |
| Световая индикация | 5 светодиодных индикатора для отображения режимов работы и неисправностей | |
| Встроенный звуковой сигнализатор | есть | |
| Датчик вскрытия корпуса | есть | |
| Интерфейс | RS-485, протокол Орион | |
| Буфер событий | 95 событий | |
| Релейный выход ("Неисправность") | 1 шт., оптореле | |
| Максимальные напряжение и ток коммутации реле | (80 В, 50 мА) | |
| Время технической готовности | не более 6 с | |
| Рабочий диапазон температур | от -10 до +40 °C | |
| Относительная влажность | до 90% при +25 °C | |
| Степень защиты корпуса | IР30 | |
| Габаритные размеры | 255х310х95 мм | |
| Вес РИП | не более 2,5 кг (с батареей не более 8,5 кг) | |
| Средний срок службы | 10 лет | |
| Программирование РИП | Программа UProg.exe | |
| Подключение к ПК при программировании | Через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип подключения к РИП | Клеммные колодки под винт Подключение к сети: провод 0,75…2,5 кв.мм Подключение нагрузки: провод 0,5…2,5 кв.мм Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм | |
| Тип монтажа | настенный, навесной | |
Оплата
Оплатить заказ Вы можете безналичным переводом по реквизитам, указанным в выставленном счёте после оформления заказа.
Доставка
«Альянс групп»предоставляет полный комплекс услуг по доставке оборудования в любую точку страны, любым видом транспорта.
Получить приобретённый товар Вы можете удобным для Вас способом:
- Самовывозом с нашего склада, расположенного по адресу- г. Москва, 104 км. МКАД, д. 8А.
- Воспользоваться услугой доставки в пределах Москвы и Московской области. Заказ и согласование даты доставки осуществляется через Вашего менеджера.
Если сумма заказа превышает 50 тыс. рублей, доставка по одному адресу Получателя осуществляется БЕСПЛАТНО.
- Доставка заказа в регионы России осуществляется через транспортные компании. Доставка груза до транспортной компании производится нашим транспортом.
Тарифы доставки по Москве:
При сумме заказа менее 50 тыс. рублей, доставка по Москве осуществляется по тарифам зоны:
- зона 3 — 500 руб.;
- зона 1 — 1000 руб.;
- зона 2, 4 — 1500 руб.;
- зона 5 — 2000 руб
Транспортные компании, с которыми мы сотрудничаем:
- Деловые линии
- Байкал-Сервис
- СДЭК
- Энергия
- Другим удобным для вас способом по согласованию
Вас также может заинтересовать:
- ИБП для стационарных радиостанций 13,8 В, ток — до 19 А, при соотношении передача/приём 1:4, пластиковый корпус уличного исполнения (класс защиты IP56) под АКБ 12 Ач. При температурах до -40 °С использовать в комплекте с АО 1/40 исп.5 и термостатами 12/7, 12/12, 12/26 или 12/40.

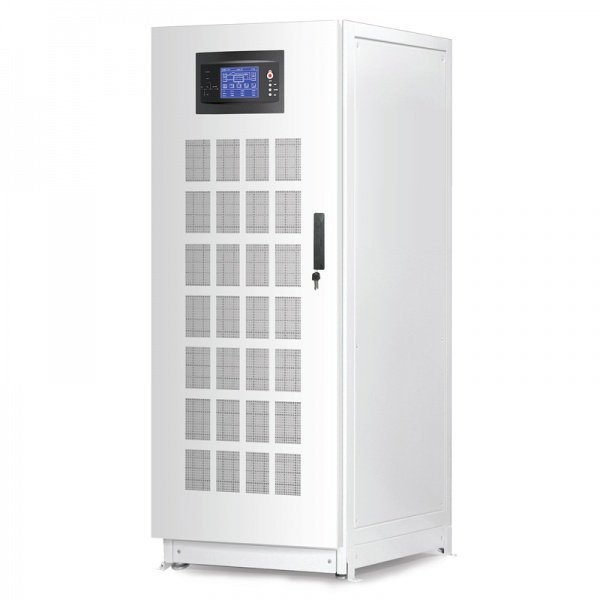

- Специальная комплектация. 380 В, 30 кВА (27 кВт), Online, 3-фазный вход–3-фазный выход, синусоидальная форма выходного напряжения, длительный резерв, световая и звуковая индикация режимов работы, ЖК-дисплей, необходимое кол-во АКБ для работы — 16/18/20 шт., горячая замена АКБ, холодный старт, ёмкость — 40–250 Ач. Ток заряда АКБ — 10 А, стабилизация выходной частоты — 50 Гц при входной 45...55 Гц. Наращивание мощности или резервирование параллельным включением до 4 устройств. Дистанционный мониторинг по RS 232, USB, 2 порта для платы релейного интерфейса или SNMP-модуля CX 504, коммуникационный порт типа "сухой контакт". Функция удалённого аварийного отключения выходного напряжения (EPO). Напольная установка. Уникальный ИБП для длительного резерва всего объекта. Время автономной работы зависит только от ёмкости АКБ. Гарантия — 7 лет.
