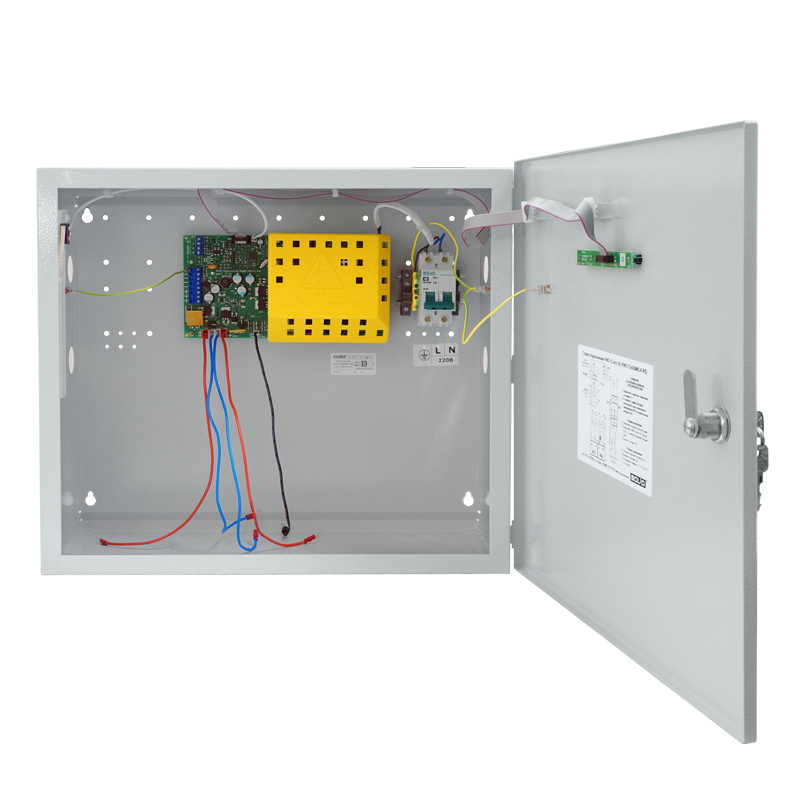

Предназначен для питания извещателей, приборов охранно-пожарной сигнализации, СКУД и пожарной автоматики в составе ИСО "Орион".
Особенности
* - Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Сброс прибора" (при включении питания РИП);
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В);
- "Восстановление сети" (сетевое напряжение питания в пределах 150…250 В);
- "Перегрузка источника питания" (выходной ток РИП более 7,5 А);
- "Перегрузка источника устранена" (выходной ток РИП менее 7,5 А);
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах);
- "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах);
- "Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает выполнение п. 1.2.3);
- "Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает выполнение п. 1.2.3);
- "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена);
- "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание);
- "Разряд батареи" (напряжение на батарее ниже 11 В, при отсутствии сетевого напряжения);
- "Требуется обслуживание" (время наработки батареи истекло, требуется заменить батарею);
- "Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен);
- "Тревога взлома" (корпус РИП открыт);
- "Восстановление зоны контроля взлома" (корпус РИП закрыт);
- "Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи).
- "Подключение выходного напряжения" (РИП подключил выходное напряжение при появлении напряжения в сети).
* - Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- Напряжение в сети;
- Напряжение на каждой АБ;
- Напряжение на выходе;
- Ток нагрузки;
- Температуры внутри корпуса РИП.
* - Расширенный диапазон входного напряжения сети.
* - Защита с автоматическим восстановлением работоспособности от:
- Превышения выходного напряжения;
- Перегрузок по выходу;
- "Переполюсовки" АБ;
- Замыкания клемм подключения АБ.
* - Интеллектуальный контроль каждой аккумуляторной батареи и управление их зарядом:
- Автоматическая проверка состояния каждой АБ тестовой нагрузкой;
- Измерение общей емкости установленных АБ;
- Расчет времени работы в резервном режиме с учетом реального тока нагрузки и степени заряда;
- Программируемый таймер-счетчик времени наработки АБ;
- Отключение АБ при ее разряде и превышении допустимого напряжения;
- Контроль тока и напряжения зарядного устройства (ЗУ).
- Световая индикация и звуковая сигнализация:
- Наличие сетевого напряжения;
- Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 250 В);
- Наличие или нарушение связи по интерфейсу RS-485;
- Короткое замыкание или перегрузка по выходу;
- Заряд АБ;
- Необходимость замены АБ или проведения технического обслуживания;
- Отключение АБ при ее разряде;
- Неисправность ЗУ;
- Отключение выхода РИП в аварийных ситуациях.
* - Энергонезависимый буфер событий.
* - Релейный выход для сигнала "Неисправность".
* - Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле, корректировка показаний сетевого вольтметра, отключения событий по АКБ с помощью программы UPROG
Тип устройства | Источник вторичного электропитания резервированный |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 80 |
Световая индикация | "Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка" |
Выходной ток, А: | |
Диагностические выходы | тип "СК": "Неисправность" |
- номинальный при наличии основного питания | 6 |
Напряжение питания, B: | |
- максимальный при наличии основного питания | 8 |
- от сети переменного тока | 150…250 |
Тип используемого аккумулятора | 12 В 40 А·ч |
Потребляемая мощность: | |
Количество аккумуляторов, шт | 2 |
- от сети переменного тока | 225 ВА |
Защита от короткого замыкания | Есть |
Потребляемый ток: | |
Защита аккумулятора от глубокого разряда | Есть |
- при питании от сети переменного тока, А | 1.5 |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 9.6…10.8 |
- при питании от резервного источника питания, А | 0.07 |
Степень защиты | IP30 |
Выходное напряжение, В: | |
Диапазон рабочих температур, °С | -10…+40 |
- при питании от сети переменного тока | 13…14.2 |
Габаритные размеры, мм | 450х400х210 |
- при питании от аккумуляторной батареи | 9.5…13.5 |
Тип устройства | Источник вторичного электропитания резервированный |
Световая индикация | "Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка" |
Диагностические выходы | тип "СК": "Неисправность" |
Напряжение питания, B: | |
- от сети переменного тока | 150…250 |
Потребляемая мощность: | |
- от сети переменного тока | 225 ВА |
Потребляемый ток: | |
- при питании от сети переменного тока, А | 1.5 |
- при питании от резервного источника питания, А | 0.07 |
Выходное напряжение, В: | |
- при питании от сети переменного тока | 13…14.2 |
- при питании от аккумуляторной батареи | 9.5…13.5 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 80 |
Выходной ток, А: | |
- номинальный при наличии основного питания | 6 |
- максимальный при наличии основного питания | 8 |
Тип используемого аккумулятора | 12 В 40 А·ч |
Количество аккумуляторов, шт | 2 |
Защита от короткого замыкания | Есть |
Защита аккумулятора от глубокого разряда | Есть |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 9.6…10.8 |
Степень защиты | IP30 |
Диапазон рабочих температур, °С | -10…+40 |
Габаритные размеры, мм | 450х400х210 |
Напряжение сети | (150...250) В | |
Выходное напряжение | при питании от сети | (13,6±0,6) В |
при питании от АБ | (9,5...13,5) В | |
Номинальный выходной ток | 6 А | |
Максимальный выходной ток (10 мин.) | 8 А | |
Максимальная мощность, потребляемая от сети | 300 ВА / 1,8 А | |
Собственный ток потребления от АБ | не более 70 мА | |
Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) | 40 А*ч (2 шт.) или 26 А*ч (2 шт.) Допускается использование одной аккумуляторной батареи. | |
Световая индикация | 5 светодиодных индикаторов для отображения режимов работы и неисправностей | |
Встроенный звуковой сигнализатор | есть | |
Датчик вскрытия корпуса | есть | |
Интерфейс | RS-485, протокол Орион | |
Буфер событий | 95 событий | |
Релейный выход ("Неисправность") | 1 шт., оптореле | |
Максимальные напряжение и ток коммутации реле | 80 В, 50 мА | |
Время технической готовности | не более 6 с | |
Рабочий диапазон температур | от -10 до +40 °C | |
Относительная влажность | до 93% при +25 °C | |
Тип корпуса, степень защиты (IP) | M3 (IР30) | |
Габаритные размеры | не более 450х400х210 мм | |
Масса РИП с двумя батареями DTM1240 | не более 36 кг | |
Средний срок службы | 10 лет | |
Программирование РИП | Программа UProg.exe | |
Подключение к ПК при программировании | Через интерфейс RS-485 с помощью преобразователя интерфейсов | |
Тип подключения к РИП | Клеммные колодки под винт Подключение к сети: провод 0,75…2,5 кв.мм Подключение нагрузки: провод 0,5…2,5 кв.мм Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм | |
Тип монтажа | настенный, навесной |
