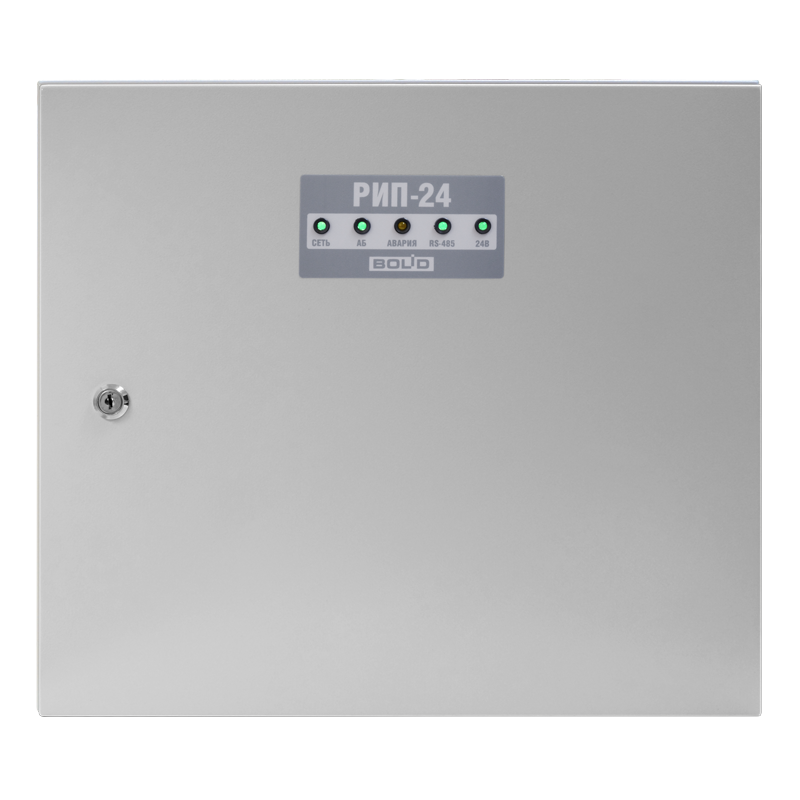

Резервированный источник питания РИП-24 исп.56 (РИП-24-4/40М3-Р-RS) предназначен для группового питания средств пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации, систем контроля доступа и других устройств, требующих резервного электропитания с напряжением 24 В постоянного тока.
Особенности
* - Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Сброс прибора" (при включении питания РИП);
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В);
- "Восстановление сети" (сетевое напряжение питания в пределах 150…250 В);
- "Перегрузка источника питания" (выходной ток РИП более 4,5 А);
- "Перегрузка источника устранена" (выходной ток РИП менее 4,5 А);
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах);
- "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах);
- "Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает выполнение п. 1.2.3);
- "Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает выполнение п. 1.2.3);
- "Неисправность батареи" (напряжение на одной из батареи (или на каждой) ниже 7 В или не подключена);
- "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание);
- "Разряд батареи" (напряжение батарей ниже 22 В, при отсутствии сетевого напряжения);
- "Требуется обслуживание" (время наработки батарей истекло, требуется заменить батареи);
- "Восстановление батареи" (напряжение батареи выше 20 В, заряд батареи возможен);
- "Тревога взлома" (корпус РИП открыт);
- "Восстановление зоны контроля взлома" (корпус РИП закрыт);
- "Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи).
- "Подключение выходного напряжения" (РИП подключил выходное напряжение при появлении напряжения в сети).
* - Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- Напряжение в сети;
- Напряжение на каждой АБ;
- Напряжение на выходе;
- Ток нагрузки;
- Температуры внутри корпуса РИП.
- Расширенный диапазон входного напряжения сети.
- Защита с автоматическим восстановлением работоспособности от:
- Превышения выходного напряжения;
- Перегрузок по выходу;
- "Переполюсовки" АБ;
- Замыкания клемм подключения АБ.
* - Интеллектуальный контроль каждой аккумуляторной батареи и управление их зарядом:
- Автоматическая проверка состояния каждой АБ тестовой нагрузкой;
- Измерение общей емкости установленных АБ;
- Расчет времени работы в резервном режиме с учетом реального тока нагрузки и степени заряда;
- Программируемый таймер-счетчик времени наработки АБ;
- Отключение АБ при ее разряде и превышении допустимого напряжения;
- Контроль тока и напряжения зарядного устройства (ЗУ).
* - Световая индикация и звуковая сигнализация:
- Наличие сетевого напряжения;
- Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 250 В);
- Наличие или нарушение связи по интерфейсу RS-485;
- Короткое замыкание или перегрузка по выходу;
- Заряд АБ;
- Необходимость замены АБ или проведения технического обслуживания;
- Отключение АБ при ее разряде;
- Неисправность ЗУ;
- Отключение выхода РИП в аварийных ситуациях.
* - Энергонезависимый буфер событий.
* - Релейный выход для сигнала "Неисправность".
* - Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле, корректировка показаний сетевого вольтметра, отключения событий по АКБ с помощью программы UPROG.
| Тип устройства | Источник вторичного электропитания резервированный |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 200 |
| Световая индикация | "Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка" |
| Выходной ток, А: | |
| Диагностические выходы | тип "СК": "Неисправность" |
| - номинальный при наличии основного питания | 4 |
| Напряжение питания, B: | |
| - максимальный при наличии основного питания | 5 |
| - от сети переменного тока | 150…250 |
| Тип используемого аккумулятора | 12 В 40 А·ч |
| Потребляемая мощность: | |
| Количество аккумуляторов, шт | 2 |
| - от сети переменного тока | 225 ВА |
| Защита от короткого замыкания | Есть |
| Потребляемый ток: | |
| Защита аккумулятора от глубокого разряда | Есть |
| - при питании от сети переменного тока, А | 1.5 |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 19.8…21 |
| - при питании от резервного источника питания, А | 0.08 |
| Степень защиты | IP30 |
| Выходное напряжение, В: | |
| Диапазон рабочих температур, °С | -10…+40 |
| - при питании от сети переменного тока | 26.4…27.6 |
| Габаритные размеры, мм | 450х400х210 |
| - при питании от аккумуляторной батареи | 19…27 |
| Тип устройства | Источник вторичного электропитания резервированный |
| Световая индикация | "Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка" |
| Диагностические выходы | тип "СК": "Неисправность" |
| Напряжение питания, B: | |
| - от сети переменного тока | 150…250 |
| Потребляемая мощность: | |
| - от сети переменного тока | 225 ВА |
| Потребляемый ток: | |
| - при питании от сети переменного тока, А | 1.5 |
| - при питании от резервного источника питания, А | 0.08 |
| Выходное напряжение, В: | |
| - при питании от сети переменного тока | 26.4…27.6 |
| - при питании от аккумуляторной батареи | 19…27 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 200 |
| Выходной ток, А: | |
| - номинальный при наличии основного питания | 4 |
| - максимальный при наличии основного питания | 5 |
| Тип используемого аккумулятора | 12 В 40 А·ч |
| Количество аккумуляторов, шт | 2 |
| Защита от короткого замыкания | Есть |
| Защита аккумулятора от глубокого разряда | Есть |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 19.8…21 |
| Степень защиты | IP30 |
| Диапазон рабочих температур, °С | -10…+40 |
| Габаритные размеры, мм | 450х400х210 |
| Напряжение сети | (150...253) В | |
| Выходное напряжение | при питании от сети | (27±0,6) В |
| при питании от АБ | (19...27) В | |
| Номинальный выходной ток | 4 А | |
| Максимальный выходной ток (10 мин.) | 5 А | |
| Максимальная мощность, потребляемая от сети | 340 ВА / 2 А | |
| Собственный ток потребления от АБ | не более 80 мА | |
| Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) | 40 А*ч (2 шт.) или 26 А*ч (2 шт.) | |
| Световая индикация | 5 светодиодных индикаторов для отображения режимов работы и неисправностей | |
| Встроенный звуковой сигнализатор | есть | |
| Датчик вскрытия корпуса | есть | |
| Интерфейс | RS-485, протокол Орион | |
| Буфер событий | 95 событий | |
| Релейный выход ("Неисправность") | 1 шт., оптореле | |
| Максимальные напряжение и ток коммутации реле | 80 В, 50 мА | |
| Время технической готовности | не более 6 с | |
| Рабочий диапазон температур | от -10 до +40 °C | |
| Относительная влажность | до 93% при +25 °C | |
| Тип корпуса, степень защиты (IP) | M3 (IР30) | |
| Габаритные размеры | не более 450х400х210 мм | |
| Масса РИП с двумя батареями DTM1240 | не более 36 кг | |
| Средний срок службы | 10 лет | |
| Программирование РИП | Программа UProg.exe | |
| Подключение к ПК при программировании | Через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип подключения к РИП | Клеммные колодки под винт Подключение к сети: провод 0,75…2,5 кв.мм Подключение нагрузки: провод 0,5…2,5 кв.мм Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм | |
| Тип монтажа | настенный, навесной | |
