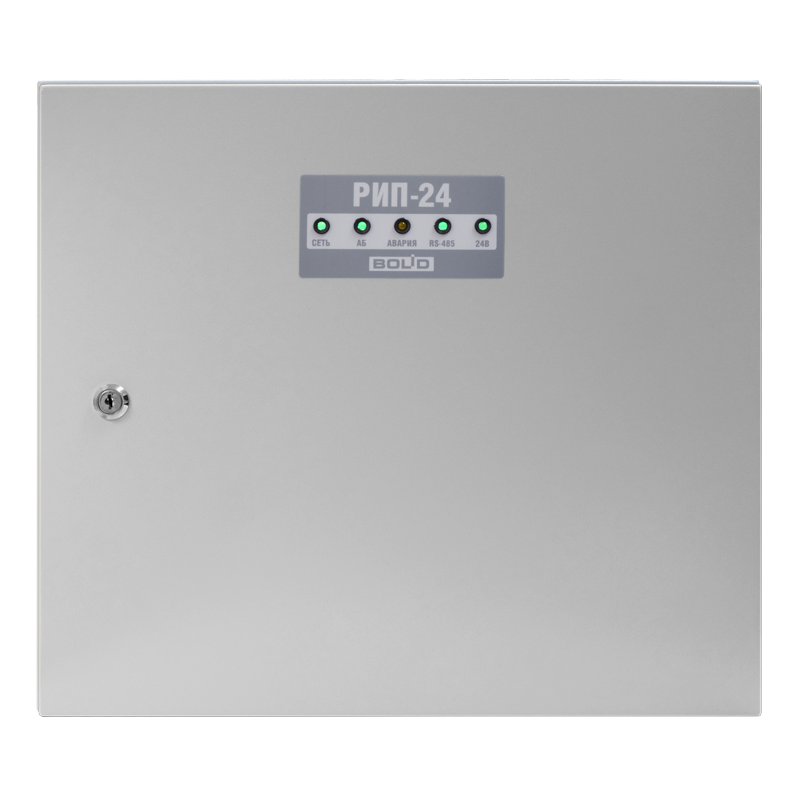

Предназначен для группового питания средств пожарной автоматики, извещателей, приёмноконтрольных приборов охранно-пожарной сигнализации и других устройств, требующих резервного электропитания с напряжением 24В постоянного тока.
Особенности
- два независимых выходных канала;
- две информационные линии интерфейса RS-485;
- измерение эксплуатационных параметров и передача данных по запросу от «С2000М», «С2000М исп.02», ППКУП «Сириус» или АРМ «Орион Про»;
- защита с автоматическим восстановлением работоспособности от превышений входного и выходного напряжений, перегрузок по входу и выходу, «Переполюсовки» каждой аккумуляторной батареи, замыкания клемм батареи;
- световая индикация и звуковая сигнализация режимов работы;
- энергонезависимый буфер событий;
- релейный выход для сигналов неисправности;
- конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UProg;
- поддержка мониторинга параметров через программу Shleifes.
| Тип устройства | Источник вторичного электропитания резервированный |
| Выходной ток, А: | |
| Световая индикация | "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка";"RS-485"; "АВАРИЯ" |
| - номинальный при наличии основного питания | 8 |
| Диагностические выходы | тип "СК": программируемая логика |
| Тип используемого аккумулятора | 12 В 40 А·ч |
| Напряжение питания, B: | |
| Количество аккумуляторов, шт | 2 |
| - от сети переменного тока | 176…253 |
| Защита от короткого замыкания | Есть |
| Потребляемый ток: | |
| Защита аккумулятора от глубокого разряда | Есть |
| - при питании от сети переменного тока, А | 0.015 |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 10.2±0.6 |
| Выходное напряжение, В: | |
| Ток заряда аккумуляторной батареи, А | 4 |
| - при питании от сети переменного тока | 20…28 |
| Степень защиты | IP30 |
| - при питании от аккумуляторной батареи | 20…27 |
| Диапазон рабочих температур, °С | -10…+40 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 100 |
| Габаритные размеры, мм | 450х400х210 |
| Тип устройства | Источник вторичного электропитания резервированный |
| Световая индикация | "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка";"RS-485"; "АВАРИЯ" |
| Диагностические выходы | тип "СК": программируемая логика |
| Напряжение питания, B: | |
| - от сети переменного тока | 176…253 |
| Потребляемый ток: | |
| - при питании от сети переменного тока, А | 0.015 |
| Выходное напряжение, В: | |
| - при питании от сети переменного тока | 20…28 |
| - при питании от аккумуляторной батареи | 20…27 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 100 |
| Выходной ток, А: | |
| - номинальный при наличии основного питания | 8 |
| Тип используемого аккумулятора | 12 В 40 А·ч |
| Количество аккумуляторов, шт | 2 |
| Защита от короткого замыкания | Есть |
| Защита аккумулятора от глубокого разряда | Есть |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 10.2±0.6 |
| Ток заряда аккумуляторной батареи, А | 4 |
| Степень защиты | IP30 |
| Диапазон рабочих температур, °С | -10…+40 |
| Габаритные размеры, мм | 450х400х210 |
| Напряжение сети | (176...253) В | |
| Выходное напряжение | при питании от сети | (27±1) В |
| при питании от АБ | (20...27) В | |
| Количество выходных каналов (для подключения нагрузок) с защитой от КЗ и автоматическим восстановлением после КЗ | 2 | |
| Общий номинальный выходной ток выходных каналов | 8 А | |
| Общий максимальный выходной ток выходных каналов (до 2х минут) | 11 А | |
| Максимальная мощность, потребляемая от сети | 330 ВА | |
| Коэффициент мощности потребляемой от сети при номинальном выходном токе | не менее 0,98 (активный корректор) | |
| Собственный ток потребления от АБ | не более 15 мА | |
| Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) | 40 А*ч (2 шт.) или 26 А*ч (2 шт.) | |
| Световая индикация | 5 светодиодных индикаторов для отображения режимов работы и неисправностей | |
| Встроенный звуковой сигнализатор | есть | |
| Датчик вскрытия корпуса | есть | |
| Количество линий RS-485(синхронных между собой), поддерживающих протокол «Орион» | 2 | |
| Буфер событий | 137 событий | |
| Релейный выход ("Неисправность") | 1 шт., оптореле | |
| Максимальные напряжение и ток коммутации реле | 80 В, 50 мА | |
| Рабочий диапазон температур | от -10 до +40 °C | |
| Относительная влажность | до 90% при +25 °C | |
| Тип корпуса, степень защиты (IP) | M3 (IР30) | |
| Габаритные размеры | не более 450х400х210 мм | |
| Масса РИП с АБ | не более 36,5 кг | |
| Средний срок службы | 10 лет | |
| Программирование РИП | Программа UProg.exe | |
| Подключение к ПК при программировании | Через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип подключения к РИП | Клеммные колодки под винт Подключение к сети: провод 1,5…4,0 кв.мм Подключение нагрузки: провод 0,75…2,5 кв.мм Подключение RS-485, реле К1: провод 0,2…1,5 кв.мм | |
| Тип монтажа | настенный, навесной | |
Вас также может заинтересовать:

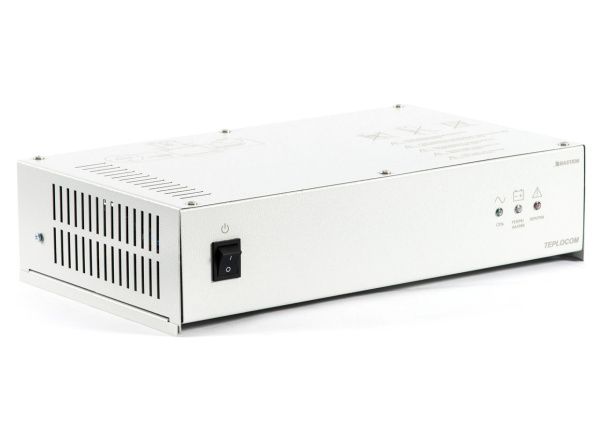

Источник бесперебойного питания, 12В, потребляемая мощность – 60Вт, номинальный ток - 5,3А, под АКБ 2х7Ач. Все защиты!!

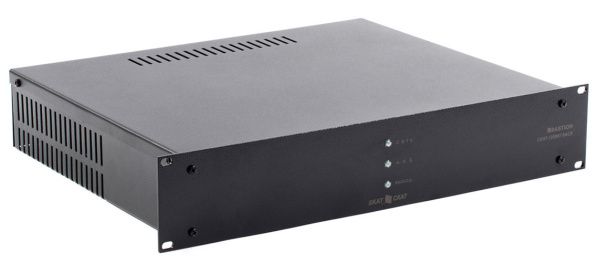

Источник бесперебойного питания PSU 24V-4 net

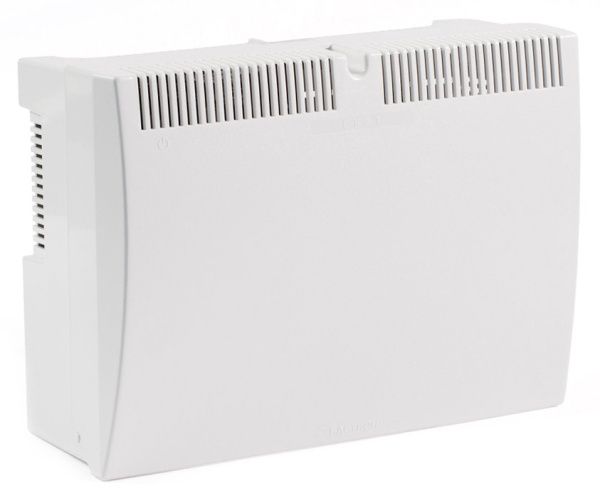

Предназначен для бесперебойного электропитания устройств охранно-пожарной сигнализации с напряжением питания 12 В постоянного тока.
