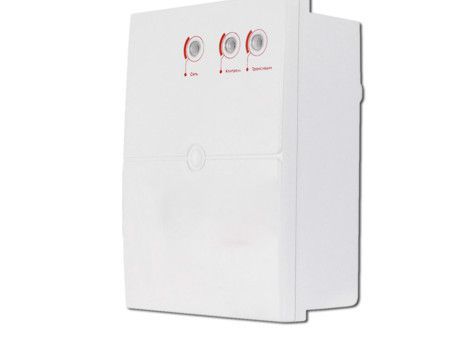

Блок речевого оповещения С-КЛ с низкоомным звуковым выходом, используется в системах оповещения и управления эвакуацией людей при пожаре (СОУЭ), и предназначен для звукового оповещения при чрезвычайных ситуациях.
Внимани: прибор работаетс общим сопротивлением линии оповещении от 2 Ом до 4 Ом
Схемы подключения акустических оповещателей (см. паспорт)
Прибор имеет следующие режимы работы:
- дежурный «ПИТАНИЕ» («СЕТЬ»)
-Контроль линий управления, оповещения и линейного выхода «КОНТРОЛЬ»
- трансляции речевых сообщений«ТРАНСЛЯЦИЯ»
Для трансляции использовать речевые оповещателиС-3Л 4/8 Ом, С-5Л 4/8 Ом, С-3Л исп. 2 4/8 Ом, С-5Л исп. 2 4/8 Ом, С-3Л-МИНИ 4/8 Ом, С-10Л 8 Ом, С-10Л исп. 2
Команда на включение и выключение тревожного оповещения поступает от внешнего приемно-контрольного прибора или от кнопки дистанционного включения (устанавливается отдельно).
Органов управления прибор не имеет, трансляция одного из двух сообщений запускается в зависимости от величины сопротивления резисторов, подключенных к линии управления
В памяти прибора размещены два сообщения длительностью 8 секунд каждое:
- 1 сообщение(мужской голос) тревожное:«ВНИМАНИЕ! ПОЖАРНАЯ ТРЕВОГА! СРОЧНО ВСЕМ ПОКИНУТЬ ПОМЕЩЕНИЕ!»,
- 2 сообщение(мужской голос) тестовое:«ПРОВЕРКА ОПОВЕЩАТЕЛЯ».
Варианты сообщений:
- «Внимание персонал! Вывести детей на улицу согласно плана эвакуации».
- «Внимание! Угроза террористического акта! Просьба всем покинуть здание!»
Возможно заказать оповещатель с другим сообщением длительностью 8 секунд.
Для расширение зоны оповещения используйте приборС-КЛ-БР.
Резервный источник питания 1 АКБ 12Вх7Ач (в комплект не входит)
Для корректного запуска прибора при его подключении необходимо устанавливать аккумуляторную батарею с напряжением заряда не ниже 12В.
Эксплуатация прибора без аккумуляторной батареи не допускается.
Прибор осуществляет контроль целостности линий управления, оповещения и линейного выхода
| Напряжение питания от сети переменного тока (при частоте 50 Гц),В | 187 - 242 |
| Мощность, потребляемая от сети переменного тока, В·А | 10 |
| Максимальный ток потребления от аккумулятора в дежурном режиме, мА | 35 |
| Номинальная выходная звуковая мощность при активной нагрузке 2 Ом, Вт | 28 |
| Номинальная выходная звуковая мощность при активной нагрузке 4 Ом, Вт | 17 |
| РИП | 1 АКБ 12Вх7Ач |
| Время автономной работы в деж. режиме, ч | 24 |
| Время автономной работы в режиме оповещения, ч | 3 |
| Количество сообщений | 2 |
| Длительность одного сообщения, с | 8 |
| Степень защиты, обеспечиваемая оболочкой IP | 30 |
| Диапазон рабочих температур, °С | - 10…+ 40 |
| Габаритные размеры, не более, мм | 170х230х95 |
| Масса прибора без аккумуляторной батареи, не более, кг | 0,7 |
