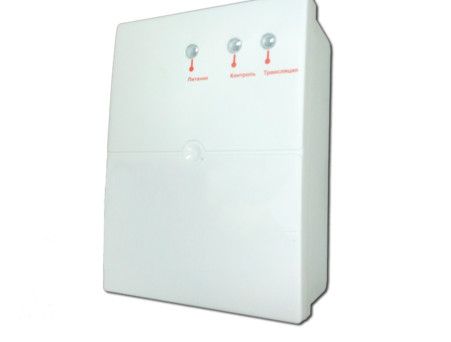

Блок расширения мощности С-КЛ-БР с низкоомным звуковым выходом, используется в системах оповещения и управления эвакуацией людей при пожаре (СОУЭ), и предназначен для звукового оповещения при чрезвычайных ситуациях.
Прибор С-КЛ-БР рассчитан на совместную работу (расширение зоны оповещения) с прибором управления«С-КЛ».или«С-КЛД»
Внимани: прибор работаетс общим сопротивлением линии оповещении от 2 Ом до 4 Ом
Схемы подключения акустических оповещателей (см. паспорт)
Прибор имеет следующие режимы работы:
- дежурный «ПИТАНИЕ» («СЕТЬ»)
-Контроль линий управления, оповещения и линейного выхода «КОНТРОЛЬ»
- трансляции речевых сообщений«ТРАНСЛЯЦИЯ»
Для трансляции использовать речевые оповещателиС-3Л 4/8 Ом,С-5Л 4/8 Ом,С-3Л исп. 2 4/8 Ом,С-5Л исп. 2 4/8 Ом,С-3Л-МИНИ 4/8 Ом,С-10Л 8 Ом,С-10Л исп. 2
Команда на включение и выключение тревожного оповещения поступает от прибора управления речевыми оповещателями «С-КЛ» или «С-КЛД»
Для расширение зоны оповещения используйте приборС-КЛ-БР.
Органов управления прибор не имеет
Резервный источник питания 1 АКБ 12Вх7Ач (в комплект не входит)
Для корректного запуска прибора при его подключении необходимо устанавливать аккумуляторную батарею с напряжением заряда не ниже 12В.
Эксплуатация прибора без аккумуляторной батареи не допускается.
Прибор осуществляет контроль целостности линий управления, оповещения и линейного выхода
| Напряжение питания от сети переменного тока, В | 170 - 242 |
| Мощность, потребляемая от сети переменного тока, В·А | 10 |
| Максимальный ток потребления от аккумулятора в дежурном режиме, мА | 35 |
| Номинальная выходная звуковая мощность при активной нагрузке 2 Ом, Вт | 28 |
| Номинальная выходная звуковая мощность при активной нагрузке 4 Ом, Вт | 17 |
| Номинальная емкость встраиваемого аккумулятора, А/ч | 7 |
| Время работы прибора в режиме трансляции, не менее, ч | 3 |
| Время работы прибора от аккумулятора в дежурном режиме, ч | 24 |
| Диапазон воспроизводимых частот, Гц | до 5000 |
| Степень защиты, обеспечиваемая оболочкой IP | 30 |
| Диапазон рабочих температур, °С | - 10…+ 40 |
| Габаритные размеры, не более, мм | 170х230х95 |
| Масса прибора без аккумуляторной батареи, не более, кг | 0,6 |
