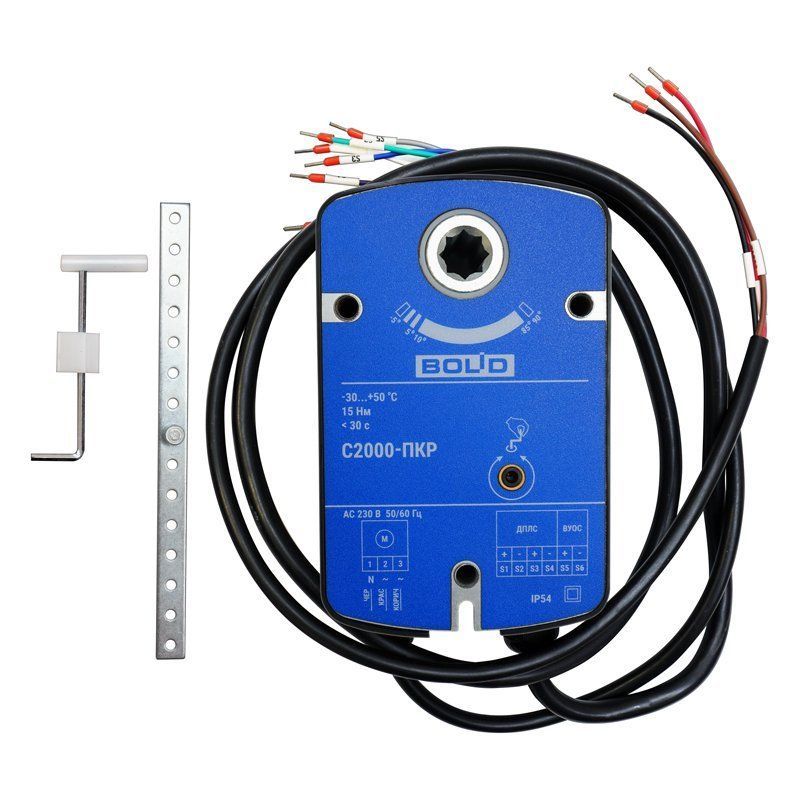

Предназначен для установки на противопожарных и дымовых клапанах систем противодымной вентиляции.
Привод принимает команды от «С2000-КДЛ», контролирует своё положение, отправляет в систему информацию о своём состоянии. Подключаемое к модулю выносное устройство индикации позволяет с помощью лазерного тестера «ДИП-Тест» проводить проверку работоспособности и тестирование привода. Адресный модуль «С2000-ПКР» оснащён встроенным изолятором короткого замыкания ДПЛС. Для управления приводом не требуется установки промежуточных блоков, привод получает команды напрямую от С2000-КДЛ.
Особенности
- управление клапаном по командам от «С2000-КДЛ», «С2000-КДЛ-2И исп.01» или «С2000-КДЛ-С»
- контроль положения клапана посредством контроля угла поворота выходного вала
- возможность подключения выносного устройства оптической сигнализации «ВУОС-31»
- контроль напряжения питания
- передача состояний контролируемых параметров и приём команд управления по цифровой двухпроводной линии связи (ДПЛС) от «С2000-КДЛ»
Дополнительное оборудование
(276742) - ВУОС-31, Выносной индикатор
(314459) - ДИП-Тест, Тестер
| Количество входов питания | 2 |
| - в состоянии покоя, ВА | 6 |
| Напряжение питания, B: | |
| Номинальный крутящий момент, Н/м | 15 |
| - исполнительной части | 230 |
| Угол поворота выходного вала, град | 90 |
| - приёмо-передающей части | 8…12 |
| Время поворота, с | 60 |
| Ток потребления, мА: | |
| Передающее звено на вал, мм | 12х12 |
| Потребляемый ток от ДПЛС | 1.5 |
| Индикация положения | механический указатель |
| - исполнительной части | 50 |
| Степень защиты | IP54 |
| - приёмо-передающей части | 1.5 |
| Диапазон рабочих температур, °С | -30…+55 |
| Потребляемая мощность: | |
| Габаритные размеры, мм | 170х102х62 |
| - во время вращения, ВА | 12 |
| Количество входов питания | 2 |
| Напряжение питания, B: | |
| - исполнительной части | 230 |
| - приёмо-передающей части | 8…12 |
| Ток потребления, мА: | |
| Потребляемый ток от ДПЛС | 1.5 |
| - исполнительной части | 50 |
| - приёмо-передающей части | 1.5 |
| Потребляемая мощность: | |
| - во время вращения, ВА | 12 |
| - в состоянии покоя, ВА | 6 |
| Номинальный крутящий момент, Н/м | 15 |
| Угол поворота выходного вала, град | 90 |
| Время поворота, с | 60 |
| Передающее звено на вал, мм | 12х12 |
| Индикация положения | механический указатель |
| Степень защиты | IP54 |
| Диапазон рабочих температур, °С | -30…+55 |
| Габаритные размеры, мм | 170х102х62 |
