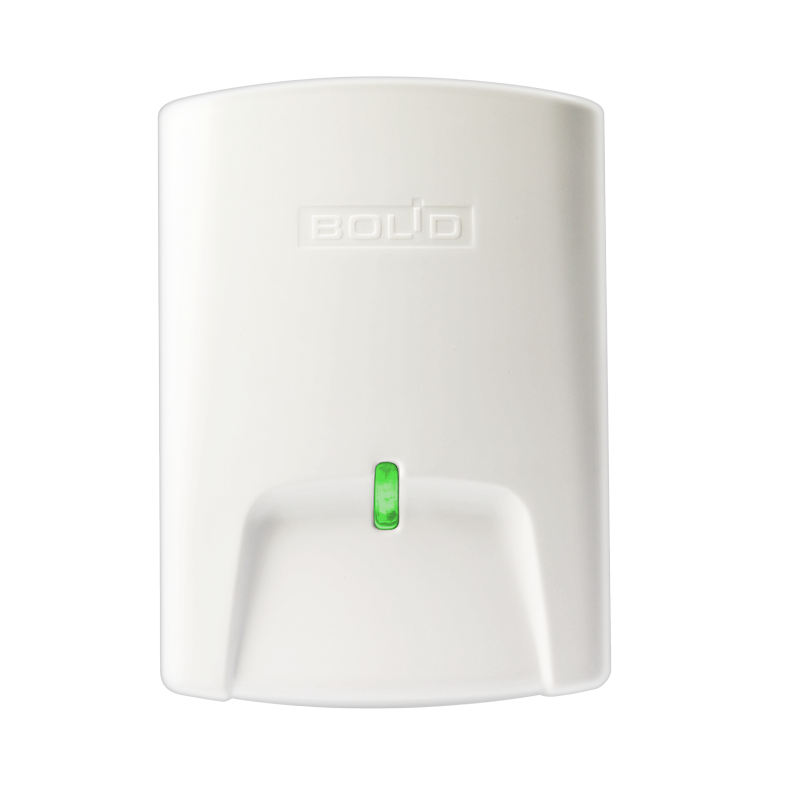

Применяется в автоматизированных системах учёта, предназначен для получения и отправки по радиоканалу данных с импульсных счётчиков воды, электроэнергии, тепла, газа. Используется совместно с расширителем "С2000Р-АРР32".
Особенности
- прибор рассчитан на непрерывную круглосуточную работу и относится к восстанавливаемым, периодически обслуживаемым изделиям
- прибор имеет встроенный заменяемый источник питания
- прибор имеет 3 входа: два низкочастотных и один высокочастотный
- 4 режима работы низкочастотных входов с максимальной частотой импульсов от 300 до 5000 имп/час
- контроль состояний "Короткое замыкание" и "Обрыв" при использовании счетчиков с выходом типа NAMUR
- высокочастотный вход рассчитан на импульсы с частотой до 100 Гц
- прибор осуществляет контроль вскрытия корпуса, контроль состояния источника питания, контроль качества радиосвязи
- электромагнитная совместимость прибора соответствует требованиям по 3 группе устойчивости
Видеоматериалы
| Количество зон (шлейфов) счета | 3 |
| - дальность (в прямой видимости), м | 300 |
| Частота подсчитываемых импульсов | на счетных входах 1 и 2; имп/час - 5000 |
| Напряжение питания, B: | |
| Частота подсчитываемых импульсов | на счетном входе 3; имп/сек - 100 |
| - от основного источника питания | CR2477T; 3 В |
| Интервал передачи данных по радиоканалу, минут | 60 |
| Срок службы батареи | 7 лет; при работе в режиме до 300 имп/час |
| Параметры радиоканала: | |
| Степень защиты | IP41 |
| - диапазон рабочих частот, МГц | 868.0-868.2 |
| Диапазон рабочих температур, °С | -20…+50 |
| - излучаемая мощность, мВт | не более 10 |
| Габаритные размеры, мм | 82х59х22 |
| - количество рабочих частотных каналов | 4 |
| Масса, не более, кг | 0.055 |
| Количество зон (шлейфов) счета | 3 |
| Частота подсчитываемых импульсов | на счетных входах 1 и 2; имп/час - 5000 |
| Частота подсчитываемых импульсов | на счетном входе 3; имп/сек - 100 |
| Интервал передачи данных по радиоканалу, минут | 60 |
| Параметры радиоканала: | |
| - диапазон рабочих частот, МГц | 868.0-868.2 |
| - излучаемая мощность, мВт | не более 10 |
| - количество рабочих частотных каналов | 4 |
| - дальность (в прямой видимости), м | 300 |
| Напряжение питания, B: | |
| - от основного источника питания | CR2477T; 3 В |
| Срок службы батареи | 7 лет; при работе в режиме до 300 имп/час |
| Степень защиты | IP41 |
| Диапазон рабочих температур, °С | -20…+50 |
| Габаритные размеры, мм | 82х59х22 |
| Масса, не более, кг | 0.055 |
