Назначение

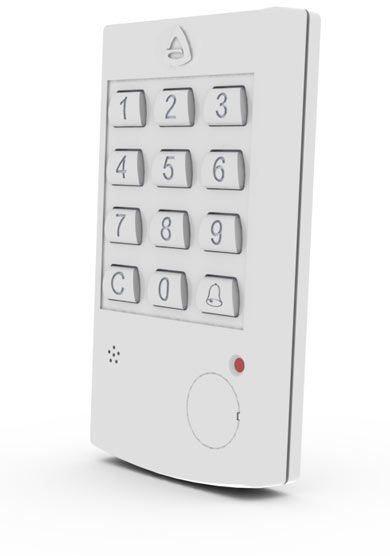

Считыватель «Портал-К» используется для управления постановкой-снятием приемно-контрольных приборов с помощью кнопочной панели, управления звонком, электромагнитным замком или электромеханической защёлкой.

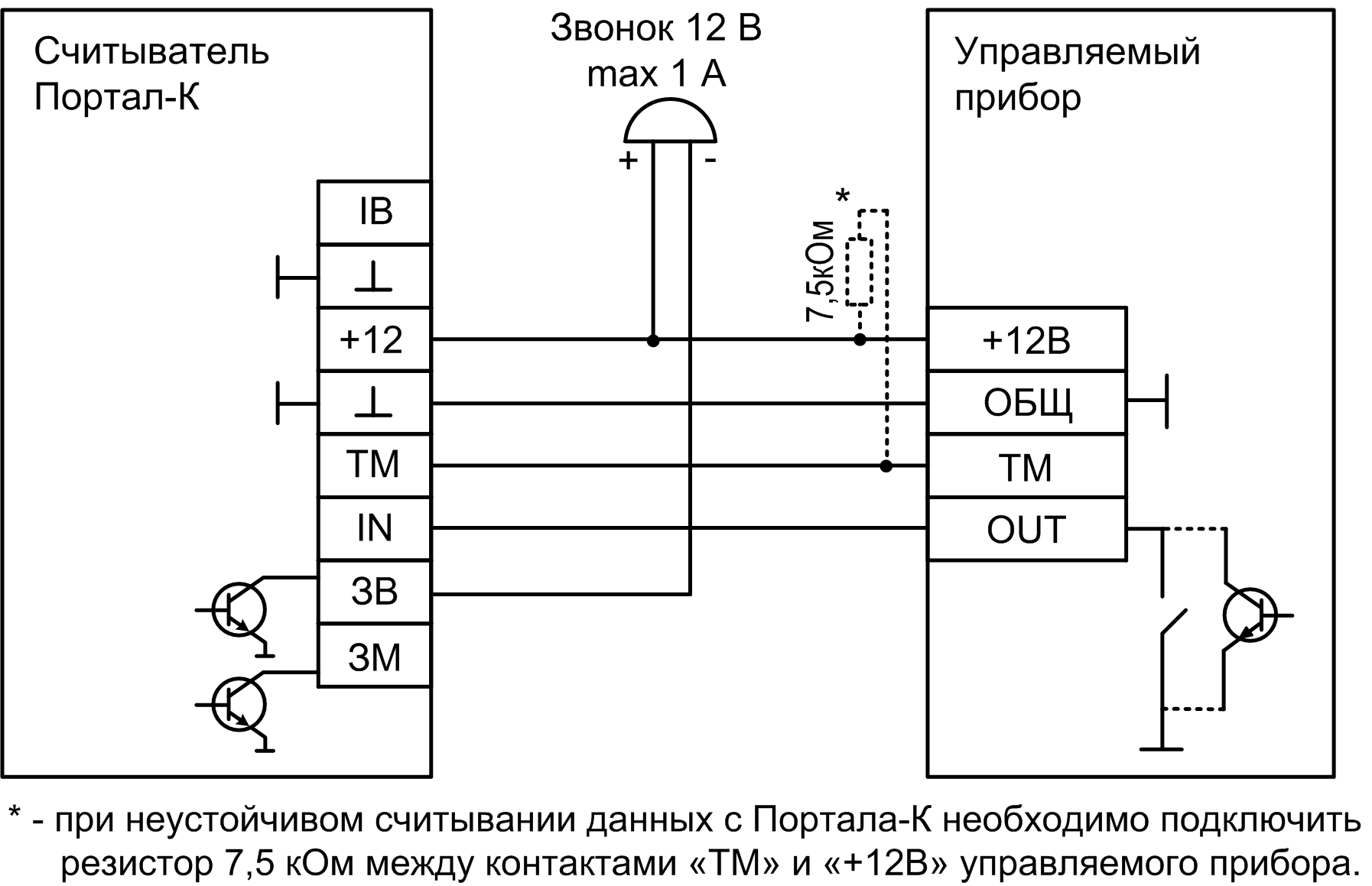

«Портал-К» принимает код, введенный через кнопочную панель и передает его оборудованию, управление которым возможно по протоколу Dallas Touch Memory.
Особенности
- Настраивается кодами.
- Используется для считывания кода с кодонаборной панели и управления электрозамком, звонком.
- Получает питание от приемно-контрольного прибора или отдельного источника 12 В.
- Кнопки подсвечиваются для лучшей видимости в темноте.
| Напряжение питания | 9…15 В | Средний потребляемый ток при питании от 12 В, не более | 50 мА | Коммутируемый ток по выходам «ЗВ», «ЗМ», не более | 2 А | Коммутируемое напряжение по выходам «ЗВ», «ЗМ», не более | 15 В | Длина соединительных проводов между считывателем и управляемым прибором, не более | 10 м | Время удержания замка в открытом состоянии (по умолчанию) | ~5 с | Ёмкость кодов управления замком | до 60 | Диапазон рабочих температур | -20… 55 °С | Степень защиты, не менее | IP30 | Габаритные размеры | 63x118x20 мм | Масса, не более | 100 г |
Вас также может заинтересовать:
Модуль грозозащиты интерфейсной линии
"радиоприемное устройство, частота 433.92 + 0.2% МГц, 2 частотные литеры, контроль 24 РПД Астра-РИ и РПДК (брелоки), 2 выходных реле, поддержка дополнительно к РПДК извещателей Астра-3221 системы Астра-РИ-М в качестве ""тревожной кнопки"". Оперативная настройка с помощью перемычек. Антенна штыревая в комплекте"

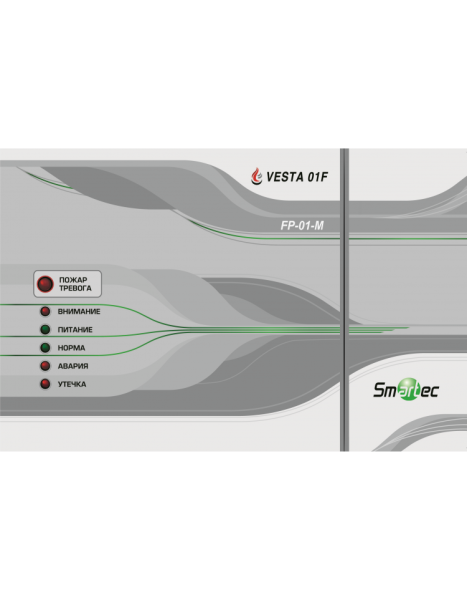

Центральный блок FP-01 поддерживает работу двухпроводного адресного кольцевого шлейфа (VestaLine) с общим адресным пространством для извещателей Smartec серии Vesta и исполнительных устройств емкостью 255 адресов. Кроме того, к ПКП можно подключать неадресные извещатели любого производителя через специальные модули и метки
модуль реле сигнальных, 8 реле, 100 В, 0.1А, с контактами на размыкание, возможность работы с: ППКОП Астра-812, Астра-812М, Астра-712/х, РПУ Астра-РИ(-М), выбор режимов работы с ПК. Подключение к ПК модулем сопряжения Астра-983 (в комплект не входит)
AMR Адресный модуль управления на 1 выход

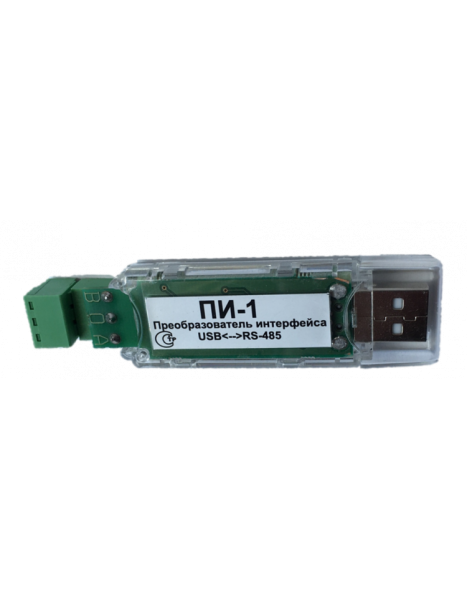

Преобразователь интерфейса USB RS-485 служит для связи центральных блоков ПКП-1 (здесь подразумеваются и ПКП-1М, и ПКП-1А) с ПК, с целью передачи (чтения и записи) информации при работе с различными прикладными программами.
