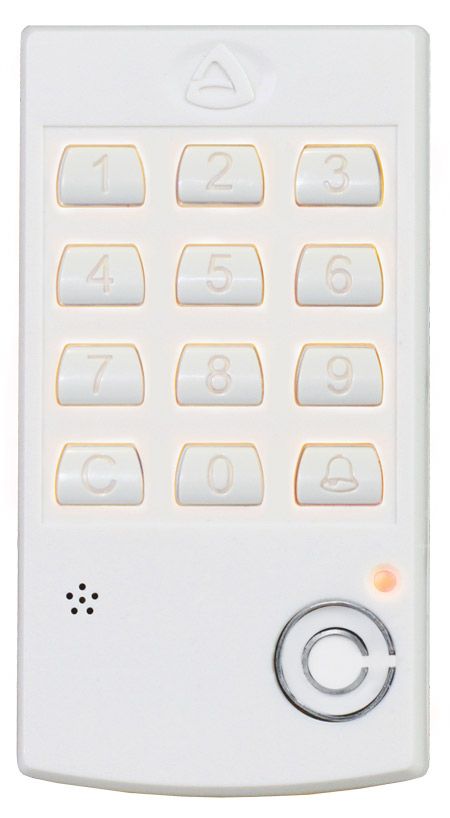

Назначение

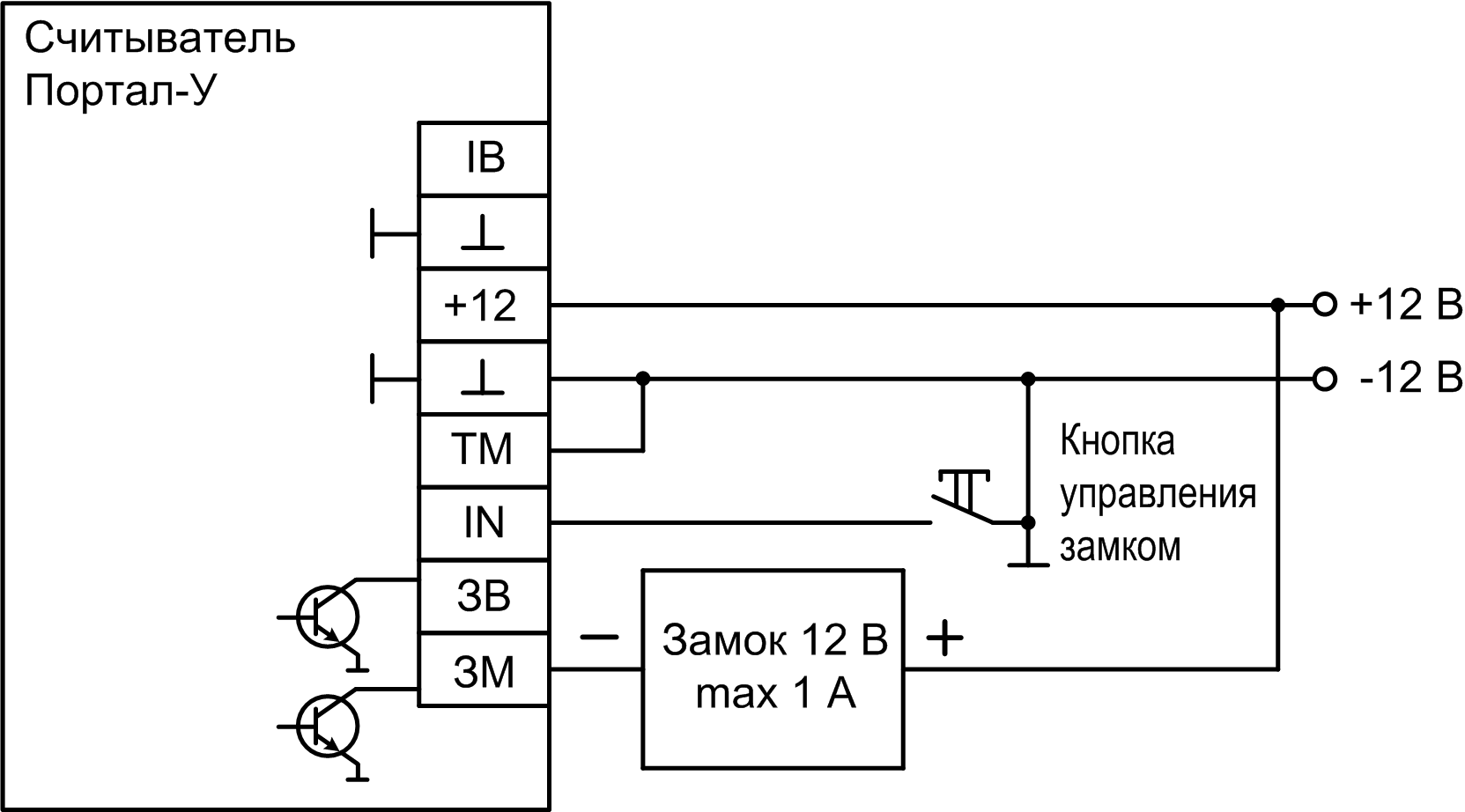

Считыватель «Портал-У» используется для управления постановкой-снятием приемно-контрольных приборов, управления звонком, электромагнитным замком или электромеханической защёлкой.

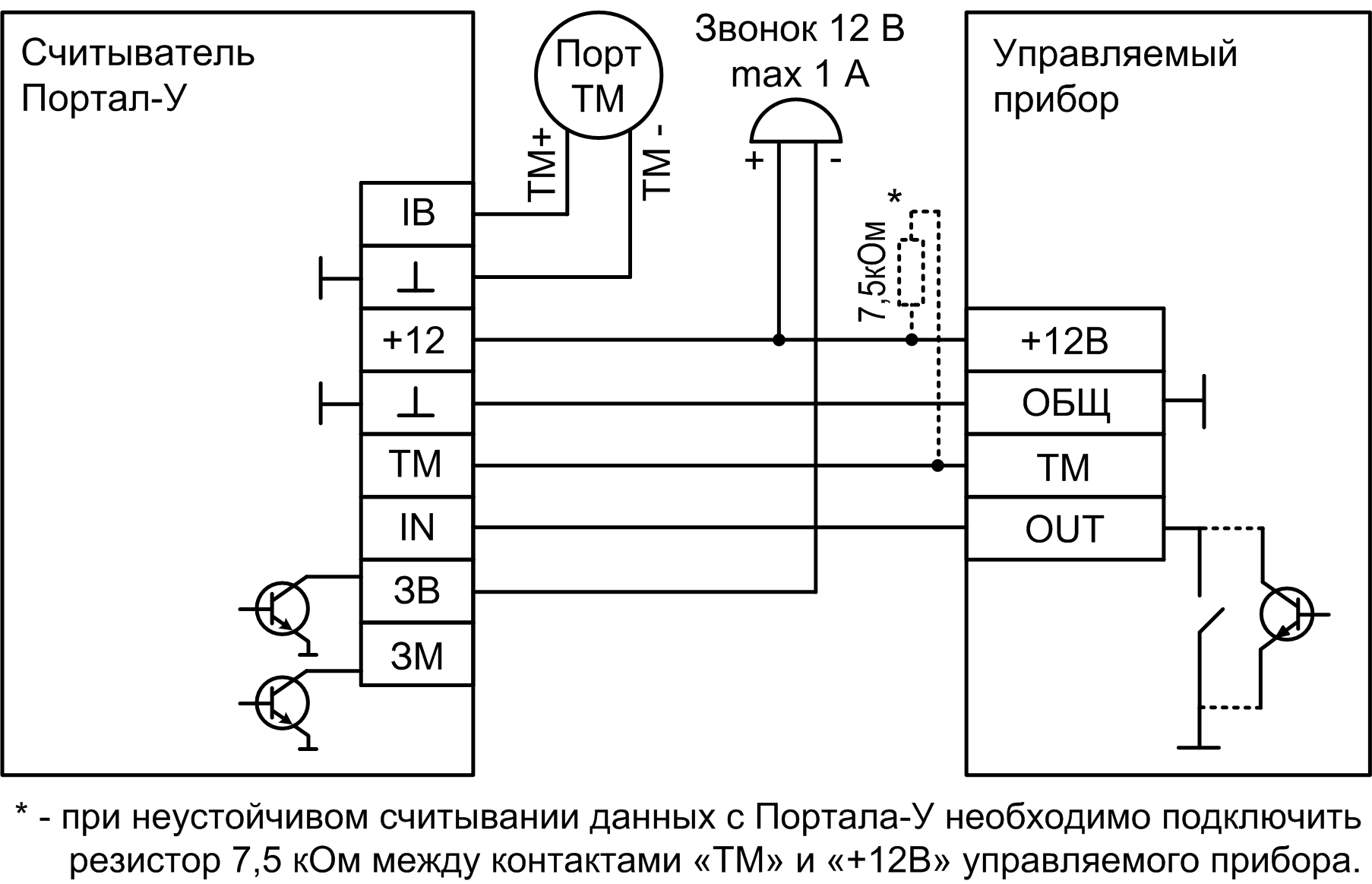

«Портал-У» принимает код идентификаторов и передает оборудованию, управление которым возможно по протоколу Dallas Touch Memory.
Работает с идентификаторами:
- бесконтактными proximity-картами стандарта EM-Marin;
- радиобрелоками БН-Л-33;
- ключами Touch Memory;
- цифровым кодом, введенным с кнопочной панели;
- двойным кодом (цифровой код + физический идентификатор).
Особенности
- Настраивается кодами.
- Используется для считывания идентификаторов и управления электрозамком, звонком.
- Получает питание от приемно-контрольного прибора или отдельного источника 12 В.
- Кнопки подсвечиваются для лучшей видимости в темноте.
| Напряжение питания | 9…15 В | Средний потребляемый ток при напряжении 12 В при отключенной подсветке кнопок и режиме снятия поля, не более | 80 мА | Средний потребляемый ток при напряжении 12 В при включенной подсветке кнопоки включенном удержании поля, не более | 150 мА | Коммутируемый ток по выходам «ЗВ», «ЗМ», не более | 1 А | Коммутируемое напряжение по выходам «ЗВ», «ЗМ», не более | 15 В | Длина соединительных проводов между считывателем и управляемым прибором, не более | 10 м | Время удержания замка в открытом состоянии (по умолчанию) | ~5 с | Ёмкость кодов управления замком | до 60 | Диапазон рабочих температур | -20… 55 °С | Степень защиты, не менее | IP30 | Габаритные размеры | 63x118x20 мм | Масса, не более | 100 г |
