Описание

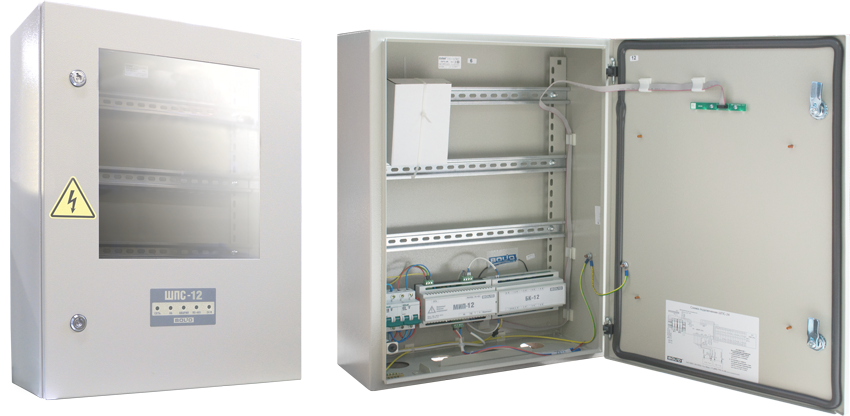

Шкаф пожарной сигнализации предназначен для размещения в нём приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 12 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.
| Напряжение питания, B: | |
| - номинальный ток нагрузки | 3 |
| - от сети переменного тока | 150…253 |
| Диагностические выходы | тип "СК": "АВАРИЯ"; 2 х RS-485 |
| Выходное напряжение, В: | |
| Степень защиты | IP41 |
| - при питании от сети | 13…14.2 |
| Диапазон рабочих температур, °С | -10…+40 |
| - при питании от аккумуляторной батареи | 9.5…13.5 |
| Габаритные размеры, мм | 650х500х220 |
| Выходной ток, А: | |
| Напряжение питания, B: | |
| - от сети переменного тока | 150…253 |
| Выходное напряжение, В: | |
| - при питании от сети | 13…14.2 |
| - при питании от аккумуляторной батареи | 9.5…13.5 |
| Выходной ток, А: | |
| - номинальный ток нагрузки | 3 |
| Диагностические выходы | тип "СК": "АВАРИЯ"; 2 х RS-485 |
| Степень защиты | IP41 |
| Диапазон рабочих температур, °С | -10…+40 |
| Габаритные размеры, мм | 650х500х220 |
Характеристики
| ШПС-12 исп.10 | ШПС-12 исп.11 | ШПС-12 исп.12 | ||
| Количество вводов питания | 2 | |||
| Основной источник питания | Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц | |||
| Резервный источник питания | Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт. | |||
| Номинальное выходное напряжение: | при питании от сети | (13,6±0,6) В | ||
| при питании от батарей | (9,5…13,5) В | |||
| Номинальный суммарный ток нагрузки | 3 А | |||
| Общее количество выходов напряжением "12 В" для подключения приборов, устанавливаемых внутри ШПС | 7 | |||
| Максимальный ток по одному выходу "12 В" | 0,65 А | |||
| Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более | 120 ВА | |||
| Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС | 7 | |||
| Количество изолированных интерфейсов RS-485 для подключения внешних устройств | 2 | |||
| Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более | 10 м | |||
| Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более | 3000 м | |||
| Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее | 500 В, 50 Гц | |||
| Габаритные размеры, не более | 650?500?220 мм | |||
| Масса шкафа (с аккумуляторными батареями), не более | 30 кг | |||
| Степень защиты, обеспечиваемая оболочкой | IР41 | IР41 | IР54 | |
| Возможность установки монтажного комплекта МК-1 | есть | нет | есть | |
