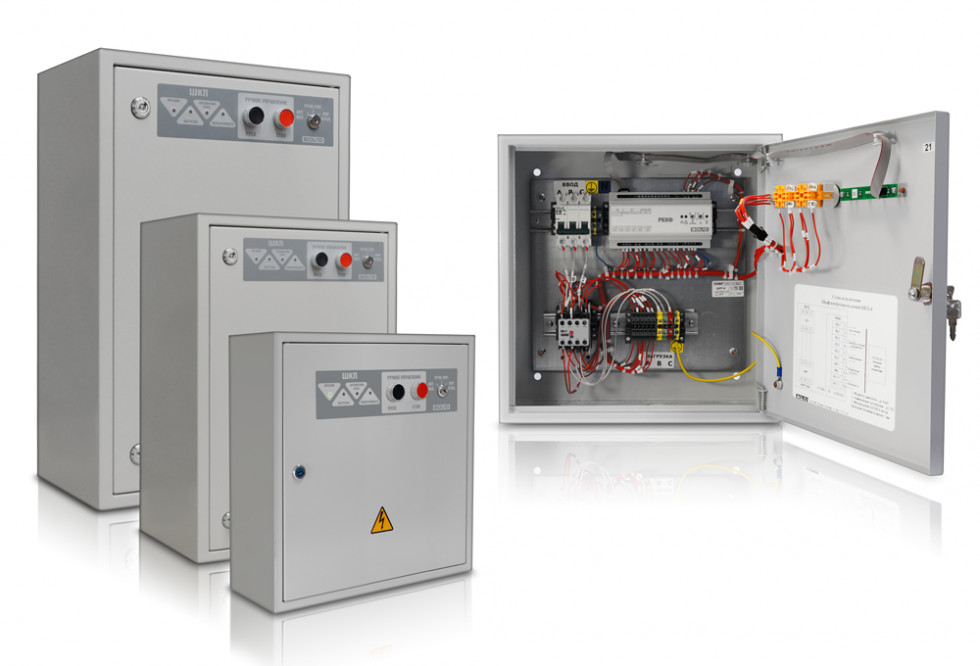

Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.
Особенности
- возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями;
- контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
Контроль исправности цепей управления двигателем;
- отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями;
- плавный запуск и останов электродвигателей;
- 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое).
| Напряжение питания, B: | |
| Мощность управляемой нагрузки | 30 кВт |
| - от трёхфазной сети переменного тока частотой (50 ±1) Гц | 380 |
| Степень защиты | IP54 |
| Потребляемая мощность, Вт | 30 Вт |
| Диапазон рабочих температур, °С | -30…+50 |
| Количество управляемых двигателей | 1 |
| Напряжение питания, B: | |
| - от трёхфазной сети переменного тока частотой (50 ±1) Гц | 380 |
| Потребляемая мощность, Вт | 30 Вт |
| Количество управляемых двигателей | 1 |
| Мощность управляемой нагрузки | 30 кВт |
| Степень защиты | IP54 |
| Диапазон рабочих температур, °С | -30…+50 |
| Световая индикация | 4 одноцветных индикатора для отображения состояния ШКП | |||||||||
| Питание прибора | от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц | |||||||||
| Готовность к работе после включения питания | не более 1 с | |||||||||
| Рабочий диапазон температур | от -30 до +50 °C | |||||||||
| Относительная влажность | до 98% при +25 °C | |||||||||
| Средний срок службы | 10 лет | |||||||||
| Тип монтажа | настенный навесной | |||||||||
| ШКП-4 | ШКП-10 | ШКП-18 | ШКП-30 | ШКП-30 с УПП | ШКП-45 | ШКП-75 | ШКП-110 | ШКП-110 с УПП | ШКП-250 с УПП | |
| Номинальный коммутируемый ток, А | 10 | 25 | 40 | 63 | 63 | 125 | 185 | 225 | 225 | 437 |
| Мощность управляемого двигателя, кВт | 1-4 | 1-10 | 1-18 | 1-30 | 4-30 | 30-45 | 45-75 | 75-110 | 30-110 | 110-250 |
| Степень защиты корпуса | IP41 IP54 | IP41 IP54 | IP41 IP54 | IP41 IP54 | IP54 | IP41 IP54 | IP41 IP54 | IP41 IP54 | IP54 | IP54 |
| Габаритные размеры, мм | 400 x400 x200 | 400 x400 x200 | 400 x400 x200 | 400 x400 x200 | 600 x400 x240 | 600 x400 x240 | 600 x400 x240 | 600 x400 x240 | 1200 x500 x350 | 1200 x500 x350 |
| Масса прибора, кг | 20 | 20 | 20 | 20 | 20 | 40 | 40 | 40 | 70 | 70 |
