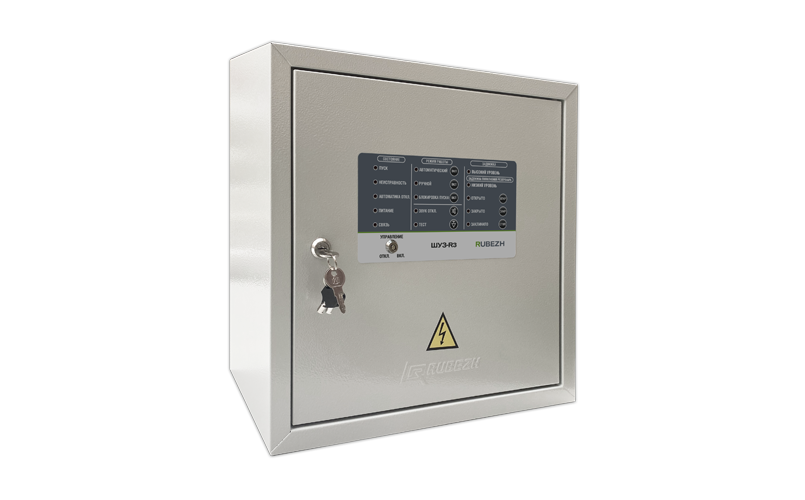

Шкаф управления пожарный ШУН/В-0,18-00-R3

()

Шкаф управления пожарный ШУН/В-0,18-00-R3

Изображение товара

ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.

В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой:

  • пожарного насоса;
  • дренажного насоса;
  • жокей-насоса;
  • вентилятора.

ШУН/В-R3 реализует следующие функции:

  • контроль наличия и параметров электропитания на вводе сети;
  • контроль исправности основных цепей электрической схемы прибора;
  • контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
  • контроль силовой цепи питания двигателя;
  • местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
  • передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
  • управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.

ШУН/В-R3 может находиться в следующих режимах управления:

  • «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.

  • «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. -«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.



Шкаф управления насосом или вентилятором ШУН/В-R3, в зависимости от исполнения, может иметь следующие обозначения:

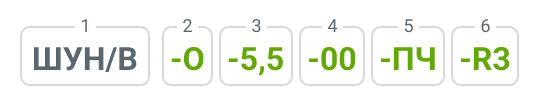

Шкаф управления пожарный ШУН/В-0,18-00-R3. Изображение  1

1 – Назначение: ШУ - шкаф управления Н/В – насос/вентилятор.
2 – Тип электросети: О – однофазная переменного тока 230 В, при отсутствии индекса - трехфазная переменного тока 400 В.
3 – Мощность электродвигателя, кВт:
4 – Силовые элементы автоматики:

  • 00 – производитель Dekraft;
  • 01 – производитель Schneider Electric;
  • 03 – производитель Dekraft или EKF, без теплового расцепителя;
5 – Дополнительные функции: УПП – устройство плавного пуска; ПЧ – преобразователь частоты.
6 – Работа в адресной системе: R3 – для подключения в АЛС приборов протокола R3.


Шкафы управления насосом или вентилятором ШУН/В-R3 выпускаются в следующих исполнениях:

 Мощность электродвигателя, кВт    Размеры корпуса, (ВхШхГ), мм
 ШУН/В-R3  ШУН/В-О-R3     Вес, кг
1,5 410×410×210

5,5
3,0
5,5
7,5
11
15
18 510х410х250 17
22
30
37
45
55 810х660х270 45
75
90
110



Напряжение питания, В см. таблицу исполнений
Ток потребления от АЛС, мА, не более 0.21
Масса, не более см. таблицу исполнений
Управление калорифером Нет
Мощность подключаемого электродвигателя, кВт см. таблицу исполнений
Собственная потребляемая мощность от сети, ВА, не более 100
Степень защиты оболочки IР31 (IР54 по требованию заказчика)
Тип системы заземления TN-C/ТN-S
Размеры см. таблицу исполнений
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -25 до +55

Рубеж
50410
Цена
Розничная цена: 50 410 руб. 50 410 руб.экономия0 руб.
Производитель: Рубеж
Артикул: RBZ-119908
шт В корзину Подписаться В корзине
Способы оплаты
  • Безналичный расчет
Описание

ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.

В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой:

  • пожарного насоса;
  • дренажного насоса;
  • жокей-насоса;
  • вентилятора.

ШУН/В-R3 реализует следующие функции:

  • контроль наличия и параметров электропитания на вводе сети;
  • контроль исправности основных цепей электрической схемы прибора;
  • контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
  • контроль силовой цепи питания двигателя;
  • местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
  • передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
  • управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.

ШУН/В-R3 может находиться в следующих режимах управления:

  • «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.

  • «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. -«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.



Шкаф управления насосом или вентилятором ШУН/В-R3, в зависимости от исполнения, может иметь следующие обозначения:

Шкаф управления пожарный ШУН/В-0,18-00-R3. Изображение  1

1 – Назначение: ШУ - шкаф управления Н/В – насос/вентилятор.
2 – Тип электросети: О – однофазная переменного тока 230 В, при отсутствии индекса - трехфазная переменного тока 400 В.
3 – Мощность электродвигателя, кВт:
4 – Силовые элементы автоматики:

  • 00 – производитель Dekraft;
  • 01 – производитель Schneider Electric;
  • 03 – производитель Dekraft или EKF, без теплового расцепителя;
5 – Дополнительные функции: УПП – устройство плавного пуска; ПЧ – преобразователь частоты.
6 – Работа в адресной системе: R3 – для подключения в АЛС приборов протокола R3.


Шкафы управления насосом или вентилятором ШУН/В-R3 выпускаются в следующих исполнениях:

 Мощность электродвигателя, кВт    Размеры корпуса, (ВхШхГ), мм
 ШУН/В-R3  ШУН/В-О-R3     Вес, кг
1,5 410×410×210

5,5
3,0
5,5
7,5
11
15
18 510х410х250 17
22
30
37
45
55 810х660х270 45
75
90
110



Напряжение питания, В см. таблицу исполнений
Ток потребления от АЛС, мА, не более 0.21
Масса, не более см. таблицу исполнений
Управление калорифером Нет
Мощность подключаемого электродвигателя, кВт см. таблицу исполнений
Собственная потребляемая мощность от сети, ВА, не более 100
Степень защиты оболочки IР31 (IР54 по требованию заказчика)
Тип системы заземления TN-C/ТN-S
Размеры см. таблицу исполнений
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -25 до +55
Характеристики
Напряжение питания, В см. таблицу исполнений
Ток потребления от АЛС, мА, не более 0.21
Масса, не более см. таблицу исполнений
Управление калорифером Нет
Мощность подключаемого электродвигателя, кВт см. таблицу исполнений
Собственная потребляемая мощность от сети, ВА, не более 100
Степень защиты оболочки IР31 (IР54 по требованию заказчика)
Тип системы заземления TN-C/ТN-S
Размеры см. таблицу исполнений
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -25 до +55
