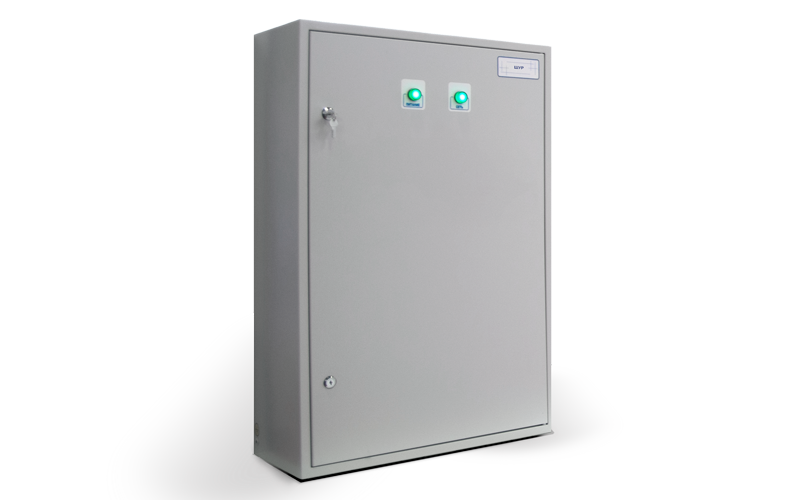

Питание ШУР осуществляется от двух независимых источников трехфазного переменного тока частотой 50 Гц напряжением 400 В.
ШУР может использоваться совместно со шкафами ШУЗ-R3, ШУН/В-R3, ШУН/В-УК-R3 или самостоятельно с другими видами нагрузок.
ШУР контролирует состояние вводов питания и положение дверцы шкафа, формирует сообщения и передает в прибор «Рубеж-2ОП» прот. R3 по адресной линии связи.
ШУР-R3 реализует следующие функции:
- автоматическое переключение нагрузки на питание от ввода 2 при исчезновении (нарушении) питания на вводе 1 и обратное автоматическое переключение нагрузки на питание от ввода 1 при восстановлении питания на вводе 1;
- управление выходными контакторами;
- электрическую блокировку, предотвращающую одновременное включение выходных контакторов;
- передачу на ППКОПУ информации о состоянии вводов питания и вскрытии дверцы шкафа.

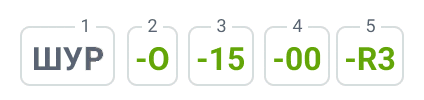

Шкаф управления резервным питанием ШУР-R3, в зависимости от исполнения, может иметь следующие обозначения:
.png "Шкаф управления резервным питанием ШУР-R3. Изображение 1")
1 – Назначение: ШУР – шкаф управления резервным питанием.
2 – Тип электросети: О – однофазная переменного тока 230 В, при отсутствии индекса - трехфазная переменного тока 400 В.
3 – Максимальная мощность нагрузки, кВт:
- 45;
- 110;
- 250.
4 – Силовые элементы автоматики:
- 00 – производитель Dekraft;
- 01 – производитель Schneider Electric.
| Максимальная мощность нагрузки, кВт | Габаритные размеры (ВхШхГ), мм | Вес, кг |
| 45 | 660х510х250 | 25 |
| 110 | 1210х760х360 | 75 |
| 250 | 1760х800х450 | 150 |
| Напряжение питания, В | см. таблицу исполнений |
| Масса, не более | см. таблицу исполнений |
| Время переключения между вводами, мс, не более | 200 |
| Максимальная мощность управляемой нагрузки | см. таблицу исполнений |
| Собственная потребляемая мощность от сети, ВА, не более | 300 |
| Степень защиты оболочки | IP31/IP54 |
| Размеры | см. таблицу исполнений |
| Средний срок службы, лет | 10 |
| Напряжение питания, В | см. таблицу исполнений |
| Масса, не более | см. таблицу исполнений |
| Время переключения между вводами, мс, не более | 200 |
| Максимальная мощность управляемой нагрузки | см. таблицу исполнений |
| Собственная потребляемая мощность от сети, ВА, не более | 300 |
| Степень защиты оболочки | IP31/IP54 |
| Размеры | см. таблицу исполнений |
| Средний срок службы, лет | 10 |
