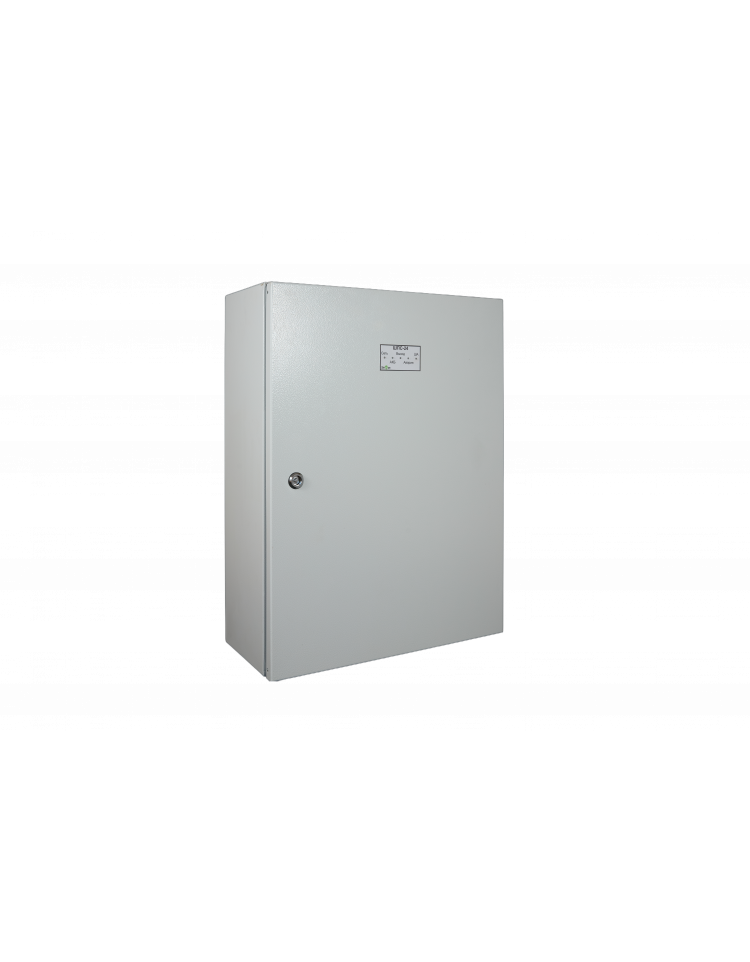

Шкаф пожарной автоматики серии ШПС, входящий в состав прибора приемно-контрольного охранно-пожарного и управления адресного «Vesta 01F» предназначен для создания единого конструктивно законченного технического изделия охранно-пожарной сигнализации и управления пожарной автоматикой.
Шкаф предназначен для установки как внутри своего корпуса, так и на своей лицевой панели компонентов прибора (например, центральные блоки серии FP, блоки индикации, модули сопряжения, изоляторы короткого замыкания, блоки ввода-вывода и т.д.) и обеспечение их электропитанием (при необходимости).
Шкаф изготавливается в нескольких исполнениях:
ШПС-«Y»-«Z»-«V»-«F»
где «Y» наличие и тип модуля питания:
«без обозначения» - отсутствует модуль питания;
«1» модуль питания PS12-6-DIN;
«2» модуль питания PS12-2.5-DIN;
«3» модуль питания PS24-3-DIN;
«4» модуль питания PS24-1.3-DIN,
где «Z» наличие платы индикации модуля питания:
«без обозначения» плата индикации в наличии;
«N» без платы индикации,
где «V» материал корпуса:
«без обозначения» – корпус выполнен из металла;
«P» – корпус выполнен из пластмассы,
где «F» тип корпуса:
«IP31» – корпус с защитой IP31;
«IP54» – корпус с защитой IP54;
«IP66» – корпус с защитой IP65.
| Основной источник питания | сеть переменного тока 184 … 265 В, 50 Гц; |
| Резервный источник питания | сеть переменного тока 184 … 265 В, 50 Гц или 12/24 В постоянного тока. |
| Температура эксплуатации | по минимальному диапазону технических изделий, установленных в ШПС (в том числе и сторонних производителей), и с учетом температуры эксплуатации АКБ; |
| Степень защиты оболочкой | внешний корпус IP31, IP 54 или IP65; |
| Масса, не более не более (с учетом АКБ) | 50 кг; |
| Средний срок службы при условии соблюдения правил эксплуатации | 10 лет; |
| Устойчивость к электромагнитным помехам в соответствии с ГОСТ Р 53325 (приложение Б) | 3 степень жесткости; |
