Описание
ШУН реализует следующие функции:
- контроль наличия и параметров 3-х фазного электропитания на вводе сети;
- контроль исправности основных цепей электрической схемы прибора;
- контроль исправности входных цепей от датчиков (концевых выключателей, датчиков уровня) и электроконтактных манометров на обрыв и короткое замыкание;
- контроль силовой цепи питания двигателя;
- местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «От- ключен»;
- передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R;
- управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R от ППКПУ, по командам датчиков уровня или по командам местного управления.
ШУН управляет электродвигателем насоса через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ПП-КПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУН обеспечивает работу с 3-х фазными электродвигателями номинальной мощностью от 0,18 до 15 кВт в трехфазных сетях системы заземления TN-C или TN-S. В зависимости от мощности подключаемого электропривода шкафы управления выпускаются в следующих исполнениях (цифра в обозначении показывает мощность в кВт):
- ШУН-0,18 (ток регулируемой уставки теплового расцепителя 0,63-1 А);
- ШУН-0,37 (ток 1-1,6 А);
- ШУН-0,75 (ток 1,6-2,5 А);
- ШУН-1,5 (ток 2,5-4 А);
- ШУН-2,2 (ток 4-6,3 А);
- ШУН-3 (ток 6-10 А);
- ШУН-5,5 (ток 9-14 А);
- ШУН-7,5 (ток 13-18 А);
- ШУН-11 (ток 20-25 А);
- ШУН-15 (ток 24-32 А).
В зависимости от назначения ШУН может выполнять функции управления работой:
- пожарного насоса;
- насоса компенсации утечек гидропневматической емкости;
- дренажного насоса;
- жокей-насоса или компрессора.

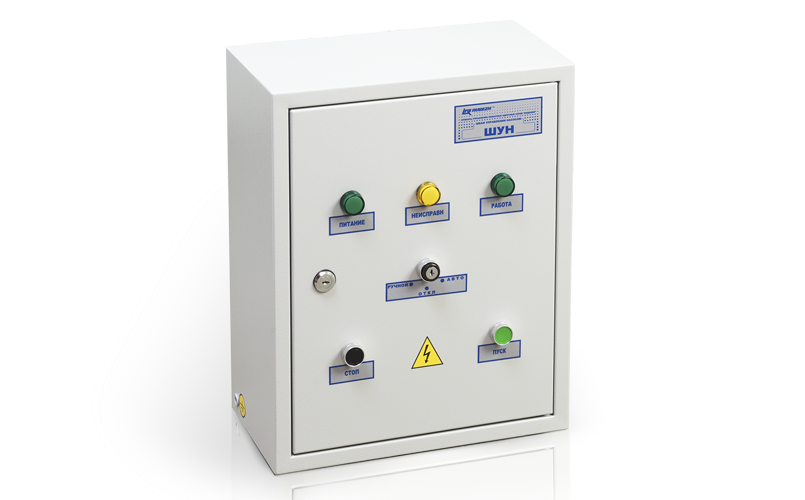

На лицевой стороне ШУН расположены индикаторы состояния и органы управления. В основании корпуса предусмотрены три кабельных сальниковых ввода для подключения к ШУН внешних цепей.
ШУН может находиться в следующих режимах управления:
- «Автоматический», когда управление работой насоса осуществляется по командам с ППКПУ.
- «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
- «Отключен», когда контактор обесточен и пуск насоса невозможен.
