ШУН/В-ПЧ-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера. В системе занимает 1 адрес.
ШУН/В-ПЧ-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 1,5 кВт до 75 кВт.
Шкафы управления ШУН/В-ПЧ-R3 выпускаются в различных исполнениях. В ШУ исполнения -00 устанавливаются силовые элементы автоматики стандартного исполнения, рекомендуется для управления электродвигателями насосов в системах пожаротушения. В ШУ исполнения -03 устанавливается автоматический выключатель без теплового расцепителя, рекомендуется для управления электродвигателями противодымной вентиляции. В состав обоих исполнений, кроме элементов силовой автоматики, входит частотный преобразователь (ПЧ). От варианта комплектации шкафа будет зависеть его условное обозначение.
Шкафы управления с частотным регулированием предназначены для контроля и управления электродвигателями. Преобразователь частоты (ПЧ) способен обеспечивать включение или выключение электродвигателя и регулировать его частоту вращения через внешние управляющие сигналы от дополнительных модулей. В зависимости от установленного ПЧ, настройку следует производить согласно соответствующему руководству по эксплуатации.
При использовании на объекте ПЧ все сигнальные и силовые кабели должны быть экранированными. Экраны кабелей в шлейфах АЛС и линиях управления должны сохранять целостность экрана по всей длине кабеля.
Не допускается прокладка посторонних кабелей, кроме силового кабеля питания или линии управления электродвигателем, через корпус ПЧ или рядом с ним.
При работе преобразователя частоты возникают пики напряжения. Для сокращения этого влияния необходимо ограничивать протяженность силового кабеля, рекомендуемая длина силовой линии – не более 50 м. В случае необходимости использования кабеля длиной более 50 м рекомендуется применить шкаф управления с опцией моторного дросселя, что позволит использовать кабель большей длины, но не более 200 м.
Для обеспечения электромагнитной развязки расстояние между кабельными трассами силовых и сигнальных линий должно быть более 300 мм. Это необходимо, чтобы предотвратить помехи в сигнальном тракте, которые могут возникать из-за переходных процессов, возникающих при включении и выключении силовых цепей.
Важное условие надежного функционирования и уменьшения влияния электромагнитных помех– наличие качественного заземления всех элементов системы: приемно-контрольного прибора, источников питания, шкафа управления, электропривода, экранов кабеля.
В зависимости от назначения ШУН/В-ПЧ-R3 может выполнять функции управления работой:
- вентилятора;
- пожарного насоса;
- дренажного насоса;
- жокей-насова.
ШУН/В-ПЧ-R3 реализует следующие функции:
- контроль наличия и параметров электропитания на вводе сети;
- контроль исправности основных цепей электрической схемы прибора;
- контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
- контроль силовой цепи питания двигателя;
- местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
- передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
- управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.
ШУН/В-ПЧ-R3 может находиться в следующих режимах управления:
-
«Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
-
«Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
-
«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

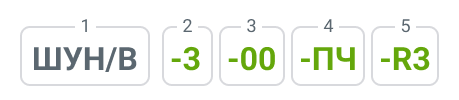

Шкаф управления ШУН/В-ПЧ-R3, в зависимости от исполнения, может иметь следующие обозначения:
1 – Назначение: ШУ - шкаф управления Н/В – насос/вентилятор.
2 – Мощность электродвигателя, кВт.
3 – Силовые элементы автоматики:
03 – устанавливается автоматический выключатель без теплового расцепителя, рекомендуется для управления электродвигателями противодымной вентиляции.
00 – устанавливаются силовые элементы автоматики стандартного исполнения, рекомендуется для управления электродвигателями насосов в системах пожаротушения.
4 – Дополнительные функции: ПЧ – преобразователь частоты.
5 – Работа в адресной системе: R3 – для подключения в АЛС приборов протокола R3.
Шкафы управления ШУН/В-ПЧ-R3 выпускаются в следующих исполнениях:
| Мощность электродвигателя, кВт | Габаритные размеры, (В х Ш х Г), мм, не более | Масса, кг, не более |
| 1,5 | 800 х 650х 250 | 40 |
| 3,0 | ||
| 5,5 | ||
| 7,5 | ||
| 11 | ||
| 15 | 1000 х 650х 300 | 50 |
| 18 | ||
| 22 | ||
| 30 | ||
| 37 | 1200 х 750х 350 | 60 |
| 45 | ||
| 55 | (1775 х 800х 400)* | 135 |
| 75 | ||
| * - высота указана с учетом цоколя 100 мм и кронштейнов для транспортирования 75 мм | ||
| Ток потребления от АЛС, мА, не более | 0.21 |
| Масса, не более | см. таблицу исполнений |
| Мощность подключаемого электродвигателя, кВт | см. таблицу исполнений |
| Собственная потребляемая мощность от сети, ВА, не более | 100 |
| Степень защиты оболочки | IР31 (IР54 по требованию заказчика) |
| Тип системы заземления | ТN-S |
| Размеры | см. таблицу исполнений |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +40 |
