Описание
Назначение

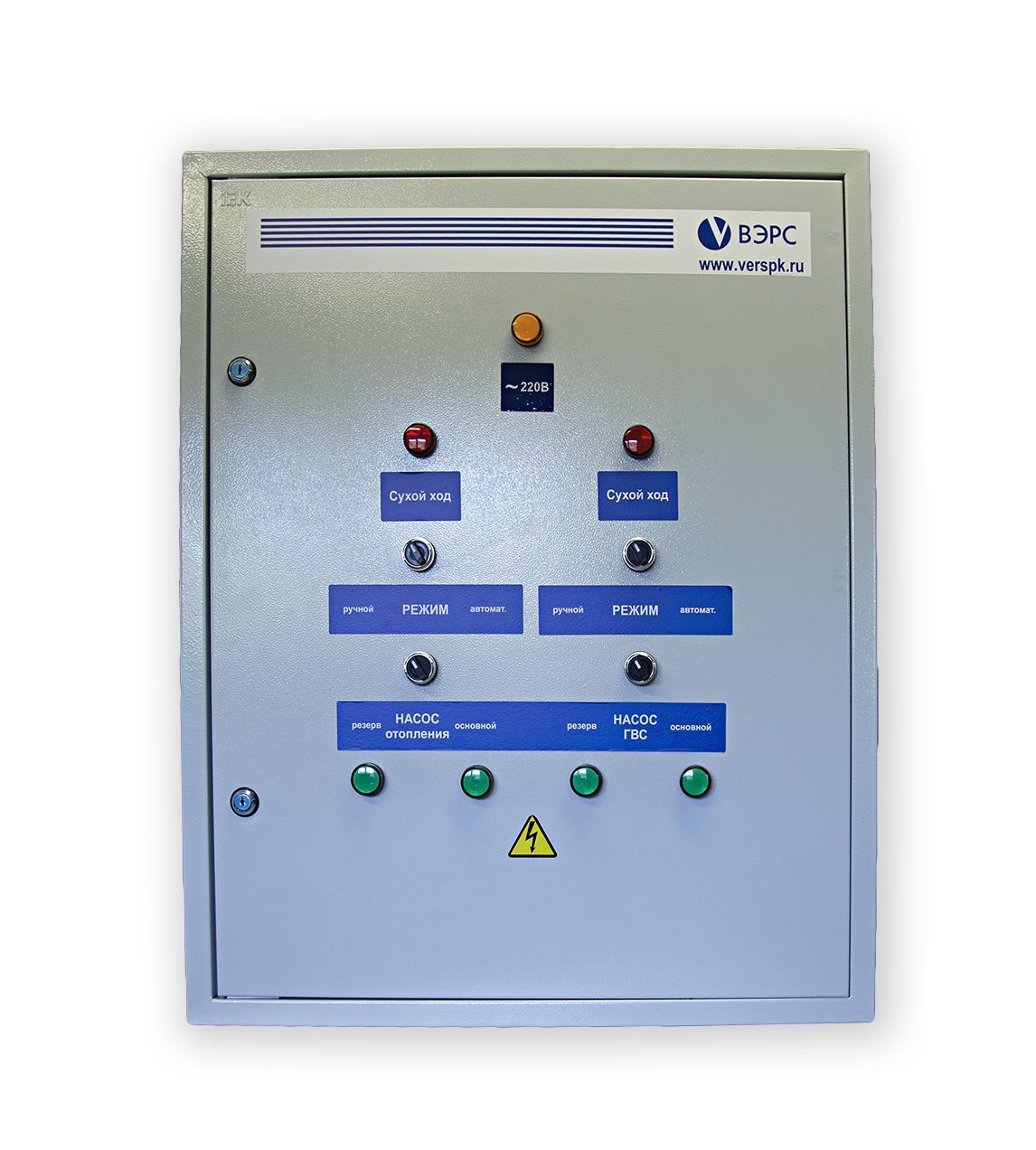

Шкаф представляет собой собранную в единый корпус систему автоматики и управления одним контуром отопления и одним контуром ГВС на базе контроллера управления узлами регулирования индивидуального теплового пункта БиКуб-РТ04 и модуля реле БиКуб-МР01.
Шкаф предназначен для совместной работы с однофазными циркуляционными насосами с мокрым ротором мощностью до 0,85 кВт, марки WILO, или иными оснащенными беспотенциальными контактами неисправности (SSM).
Основные функции:
- Измерение температур теплоносителя, наружного и внутреннего воздуха.
- Управление приводами клапанов выходными сигналами дискретного вида.
- Управление включением смесительных насосов с функцией автоматического включения резерва.
- Контроль работы смесительных насосов.
- Передачу данных на центральный диспетчерский пункт и управление с диспетчерского пункта режимами работы узлов регулирования.
Возможности и особенности:
Несколько стратегий управления и регулирования:
- График зависимости температуры в подающем трубопроводе от уличной температуры;
- График зависимости температуры в обратном трубопроводе от уличной температуры;
- График зависимости разницы температур между подающим и обратным трубопроводами от уличной температуры.
Основные входные данные для управления:
- Температура наружного воздуха;
- Температура в трубопроводах контура (прямом , обратном, ГВС);
- Усредненная температура в отапливаемых помещениях;
- Датчик работы смесительных насосов.
| № | Параметр | Значение |
| 1 | Питание шкафа при частоте питающего напряжения 50 Гц,, В | 187…242 |
| 2 | Мощность, потребляемая шкафом, без учета мощности насосов, Вт | 35 |
| 3 | Максимальная мощность, потребляемая шкафом, Вт | 2000 |
| 4 | Количество насосов, под управлением шкафа, шт | 4 |
| 5 | Марки применяемых насосов: | Wilo TOP/S 1~220B или аналогичные |
| 5.1 | Поддерживаемые типы регулирующих клапанов | Danfoss двухходовые и трехходовые с редукторным электроприводом AMV20 |
| 6 | Количество входов для подключения датчиков температуры (ТСМ100, ТСМ 50, ТСП50, ТСП100, NTC (2M1001) или аналогичные) | 3 |
| 7 | Количество входов для подключения датчиков сухого хода (Danfoss KPI 35 0,0…8,0 бар или аналогичные) | 2 |
| 8 | Количество входов для подключения датчиков перепада давления (ДР-ДД-02 (0,0…0,2 МПа)). | 2 |
| 9 | Климатические условия эксплуатации, toC, влажность % | +5О…+50О, 80% |
| 10 | Габаритные размеры, мм (ШхВхГ) | 800х600х250, не более |
| 11 | Масса, кг | 21, не более |
| 12 | Степень защиты оболочки | IP20 |
| 13 | Среднее время наработки на отказ, ч | 40 000 |
| 14 | Вероятность безотказной работы | 0,98 |
| 15 | Срок службы | 10 лет, не менее |
Характеристики
Бренд:ВЭРССнято с производства:N
