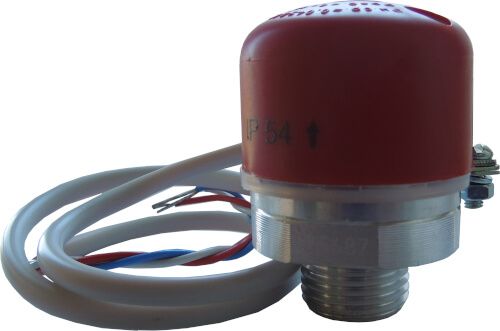

Сигнализатор давления универсальный СДУ-М - сигнальное устройство, реагирующее на изменение давления рабочей среды относительно давления окружающей воздушной среды замыканием/размыканием контактной группы.
Рассчитан на круглосуточный режим работы в установках с газовой, водяной и пенной средой, в том числе в составе модулей газового пожаротушения с ГОТВ на основе хладонов и диоксида углерода СО2.
Выпускается в климатическом исполнении О2 для работы при температуре от минус 50 до плюс 55°С с газовой средой и при температуре от плюс 1 до плюс 55°С с водяной и пенной средой.
Технические характеристики:
- Диапазон давлений рабочей среды под мембраной относительно давления окружающей воздушной среды сигнализатора 0 - 15,0 МПа
- Давление срабатывания:
– при положительных температурах 0,02 - 0,06 МПа;
– при отрицательных температурах (до минус 50°С) в воздушных системах при исключении образования конденсата внутри оборудования 0,02 - 0,10 МПа.
- Контакты сигнализатора обеспечивают коммутацию:
- Степень защиты оболочкой IP33 (для исполнения 00, 03), IP54 (для исполнения 01, 02, 04)
- Параметры постоянно присоединенного кабеля:
для исполнения 00, 01, 03, 04:
– цепей переменного тока напряжением от 0,2 до 250 В в диапазоне 22×10-6 - 3,0А
– цепей постоянного тока напряжением от 0,2 до 30 В в диапазоне 22×10-6 - 4,0А
для исполнения 02 при использовании в цепях автоматики (с контролем целостности цепи при напряжении до 25,0 В) сопротивление цепи
– при отсутствии давления в рабочей камере 5,6 кОм ± 5%
– при срабатывании 2,7 кОм ± 5%
– для СДУ-М IP33: диаметр - 4 мм, длина изолирующей трубки ТВ40А - 0,06 м, длина проводников НВ-0,35 - 0,6 м
– для СДУ-М IP54: диаметр - 4 мм, длина изолирующей трубки ТВ40А - 0,56 м, длина проводников НВ-0,35 - 0,6 м
Преимущества:
- Время срабатывания сигнализатора не более 1 секунды.
- Круглосуточный режим работы.
- Корпус и вкладыш сигнализатора имеют антикоррозионное покрытие.
- Электрические контакты, электромонтажные элементы находятся в закрытом корпусе и защищены от воздействия пыли и брызг.
| Критерий Выбора | IP 54 |
