Источники бесперебойного питания СКАТ ИБП-24/1,5-DIN

()

СКАТ ИБП-24/1,5-DIN

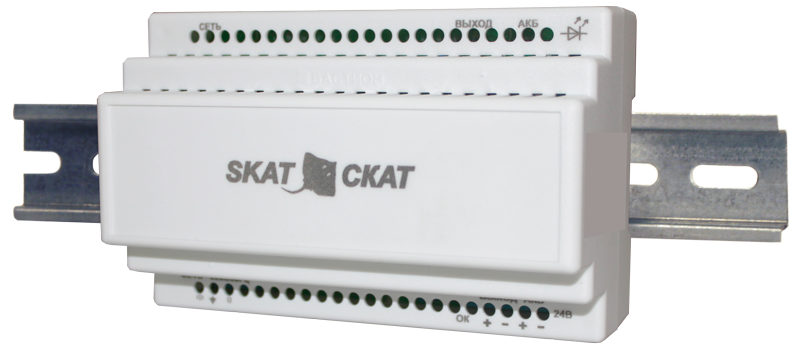

Изображение товара

Назначение

Изделие предназначено для электропитания радиоэлектронной аппаратуры номинальным напряжением 24 В и обеспечивает (при наличии внешней АКБ) бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, домофонов, электрических кодовых замков, телекоммуникационного оборудования и др.

Устройство и работа изделия

Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки и осуществляет заряд внешней АКБ (при наличии). При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ (при наличии). При этом светодиодный индикатор «ВЫХОД» светится красным цветом, указывая на наличие выходного напряжения. Конструктивно изделие представляет собой печатную плату, расположенную в пластиковом корпусе, предназначенном для установки  на 35 мм DIN-рейку.

Преимущества СКАТ ИБП-24/1,5-DIN

широкий диапазон сетевого напряжения
широкий диапазон сетевого напряжения
высокая точность и стабильность выходных характеристик
высокая точность и стабильность выходных характеристик
уровень пульсаций не более 30-50 мВ
уровень пульсаций не более 30-50 мВ
надёжность и безопасность в любых режимах работы благодаря защите выхода от КЗ и перегрузки
надёжность и безопасность в любых режимах работы благодаря защите выхода от КЗ и перегрузки
 защита АКБ от глубокого разряда
защита АКБ от глубокого разряда
надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности
надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности
разъемные клеммные колодки для подключения сетевого напряжения, нагрузки и АКБ
разъемные клеммные колодки для подключения сетевого напряжения, нагрузки и АКБ



1Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В145…255
2Выходное напряжение постоянного тока, Впри наличии напряжения сети 220 В, режим «ОСНОВНОЙ»27,0…27,8
при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ»20,0…27,8
3Номинальный ток нагрузки, А1,3
4Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А1,5
5Максимальный ток нагрузки в режиме «РЕЗЕРВ», А1,5
6Ток заряда АКБ (средний), А0,2
7Величина напряжения на аккумуляторе, при котором индикатор АКБ гаснет, В22,0…23,0
8Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В21,0…22,0
9Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более30
10Максимальная мощность, потребляемая от сети переменного тока, ВА,50
11Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более7,5
12Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
13Рекомендуемая ёмкость АКБ, Ач4,5—7
14Количество АКБ, шт.2
15Характеристики выходов в формате «открытый коллектор»напряжение, В, не более60
ток, мА, не более50
16Сечение провода, зажимаемого в клеммах колодок, мм2, не более1,5
17Габаритные размеры ШхГхВ, не более, ммбез упаковки139х89х65
в упаковке152х105х70
18Масса, НЕТТО (БРУТТО), кг, не более0,28 (0,36)
19Диапазон рабочих температур, °С-15…+45
20Относительная влажность воздуха при 25 °С, %, не более90
21Степень защиты оболочкой по ГОСТ 14254-96IP20

Бастион
4920
Цена
Розничная цена: 4 920 руб. 4 920 руб.экономия0 руб.
Производитель: Бастион
Артикул: 1PS001B0084
шт В корзину Подписаться В корзине
Способы оплаты
  • Безналичный расчет
Описание

Назначение

Изделие предназначено для электропитания радиоэлектронной аппаратуры номинальным напряжением 24 В и обеспечивает (при наличии внешней АКБ) бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, домофонов, электрических кодовых замков, телекоммуникационного оборудования и др.

Устройство и работа изделия

Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки и осуществляет заряд внешней АКБ (при наличии). При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ (при наличии). При этом светодиодный индикатор «ВЫХОД» светится красным цветом, указывая на наличие выходного напряжения. Конструктивно изделие представляет собой печатную плату, расположенную в пластиковом корпусе, предназначенном для установки  на 35 мм DIN-рейку.

Преимущества СКАТ ИБП-24/1,5-DIN

широкий диапазон сетевого напряжения
широкий диапазон сетевого напряжения
высокая точность и стабильность выходных характеристик
высокая точность и стабильность выходных характеристик
уровень пульсаций не более 30-50 мВ
уровень пульсаций не более 30-50 мВ
надёжность и безопасность в любых режимах работы благодаря защите выхода от КЗ и перегрузки
надёжность и безопасность в любых режимах работы благодаря защите выхода от КЗ и перегрузки
 защита АКБ от глубокого разряда
защита АКБ от глубокого разряда
надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности
надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности
разъемные клеммные колодки для подключения сетевого напряжения, нагрузки и АКБ
разъемные клеммные колодки для подключения сетевого напряжения, нагрузки и АКБ



1Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В145…255
2Выходное напряжение постоянного тока, Впри наличии напряжения сети 220 В, режим «ОСНОВНОЙ»27,0…27,8
при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ»20,0…27,8
3Номинальный ток нагрузки, А1,3
4Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А1,5
5Максимальный ток нагрузки в режиме «РЕЗЕРВ», А1,5
6Ток заряда АКБ (средний), А0,2
7Величина напряжения на аккумуляторе, при котором индикатор АКБ гаснет, В22,0…23,0
8Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В21,0…22,0
9Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более30
10Максимальная мощность, потребляемая от сети переменного тока, ВА,50
11Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более7,5
12Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
13Рекомендуемая ёмкость АКБ, Ач4,5—7
14Количество АКБ, шт.2
15Характеристики выходов в формате «открытый коллектор»напряжение, В, не более60
ток, мА, не более50
16Сечение провода, зажимаемого в клеммах колодок, мм2, не более1,5
17Габаритные размеры ШхГхВ, не более, ммбез упаковки139х89х65
в упаковке152х105х70
18Масса, НЕТТО (БРУТТО), кг, не более0,28 (0,36)
19Диапазон рабочих температур, °С-15…+45
20Относительная влажность воздуха при 25 °С, %, не более90
21Степень защиты оболочкой по ГОСТ 14254-96IP20
Характеристики
Артикул производителя:1PS001B0084Бренд:БастионСнято с производства:N
