Стеклоочиститель взрывозащищенный ( РВ Ex db I Mb X / 1Ex db IIC T6 Gb X / Ex tb IIIС T85°C Db Х )СО-1 Ex
()
Стеклоочиститель взрывозащищенный ( РВ Ex db I Mb X / 1Ex db IIC T6 Gb X / Ex tb IIIС T85°C Db Х )СО-1 Ex
Стеклоочиститель СО-1 Ex предназначен для очистки стекла термокожуха с видеокамерой, ИК прожектором или другим электронным оборудованием от воды и снега, которые удаляются щеткой с электрическим приводом, а также от загрязнения стекла (при комплектации омывателем и бачком омывателя). Материал – нержавеющая кислотостойкая аустенитная сталь (12Х18Н10Т).
Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных и агрессивных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой, горнодобывающей и других промышленностей народного хозяйства.
Место установки: наружные пространства и внутренние пространства помещений, порты, рудники и шахты, классифицированные как взрывоопасные зоны классов 1 и 2 (при классификации по зональному принципу), где возможно образование взрывоопасных газовых смесей категории IIА, IIВ и IIC групп взрывоопасности Т1-Т6 или взрывоопасные зоны класса В-1, В-1а, В-1б, В-1г согласно гл.7.3 ПУЭ.
СО-1 Ex выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0‑2014 (IEC 60079‑0:2011), ГОСТ IEC 60079-1-2013 с маркировкой взрывозащиты РВ ExdbIMbX / 1ExdbIICT6 GbX / Ex tbIIIС T85oCDb Х cо степенью защиты обеспечиваемой оболочкой – IP66/IP67 и по уровню защиты относится к взрывобезопасному электрооборудованию. Климатическое исполнение изделия соответствует УХЛ1,5 ГОСТ 15150-69. СО-1 Ex соответствует степени защиты от поражения электрическим током – III классу ГОСТ 12.2.007.0-75.
Управление СО-1 Ex и бачком омывателя осуществляется блоком управления стеклоочистителем (далее БУС-1) по командам оператора с пульта управления по интерфейсу RS-485 по протоколу Pelco-D (2400 бит/сек).
Конструктивно БУС-1 выполнен в пластмассовом корпусе с креплением на 35мм DIN-рейку, степень защиты в соответствии с ГОСТ 14254 IP20.
Изделие выпускается по техническим условиям ТУ 26.30.50-079-31006686-2018.
Стеклоочиститель (далее СО-1) предназначен для очистки стекла гермобокса видео-камеры от воды и снега, которые удаляются щеткой с электрическим приводом, а также от загрязнения стекла (при комплектации омывателем).
Управление СО-1 и омывателем осуществляется блоком управления стеклоочистителем (далее БУС-1) по командам оператора с пульта управления по интерфейсу RS-485 по протоколу Pelco-D (2400 бит/сек).
Конструктивно СО-1 выполнен в корпусе из нержавеющей кислотостойкой аустенитной стали (12Х18Н10Т). Климатическое исполнение соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты в соответствии с ГОСТ 14254 IP 66.
Конструктивно БУС-1 выполнен в пластмассовом корпусе с креплением на 35мм DIN-рейку, степень защиты в соответствии с ГОСТ 14254 IP20.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

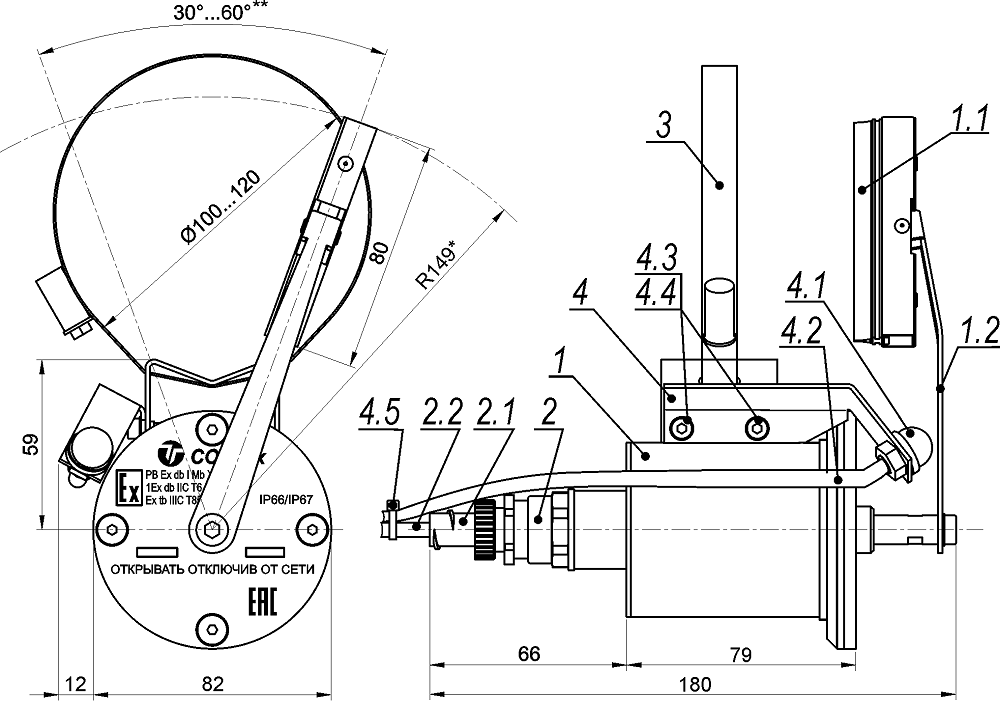

Состав и габаритно-установочные размеры:
*Другая длина поводка стеклоочистителя по отдельной заявке.
**Заводом-изготовителем установлено 38°.
1
Стеклоочиститель СО-1 Ex
1 шт.
1.1
Щётка стеклоочистителя (длина 80 мм)
1 шт.
1.2
Поводок стеклоочистителя
1 шт.
2
Гермоввод для небронированного кабеля – Ø кабеля 4÷10*мм.
1 шт.
2.1
Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм)
1 шт.
2.2
Кабель U/UTP 4 cat 5e V/PE (длина 11 м)
1 шт.
3
Хомут Ø = 100 ÷ 120 мм (другой размер – под заказ)
1 шт.
4
Омыватель (по отдельной заявке)
1 шт.
4.1
Форсунка струйная (см. рис.)
1 шт.
4.2
Трубка подачи жидкости
1 шт.
4.3
Винт М4х12
2 шт.
4.4
Шайба зубчатая 4
2 шт.
4.5
Стяжка нейлоновая
2 шт.
4.6
Ключ шестигранный Г-образный 3мм
1 шт.
5
Бачок омывателя (по отдельной заявке)
1 шт.
5.1
Бачок
1 шт.
5.2
Насос
1 шт.
5.3
Датчик уровня
1 шт.
5.4
Кронштейн
1 шт.
5.5
Клапан обратный
1 шт.
5.6
Кабель
1 шт.
5.7
Винт М5х10
3 шт.
5.8
Гайка М5
3 шт.
5.9
Шайба гровер 5
3 шт.
6
Блок управления стеклоочистителем БУС-1 (см. рис.)
1 шт.
*Гермовводы для кабелей другого диаметра и других металлорукавов, а также для бронированных кабелей устанавливаются по отдельной заявке.

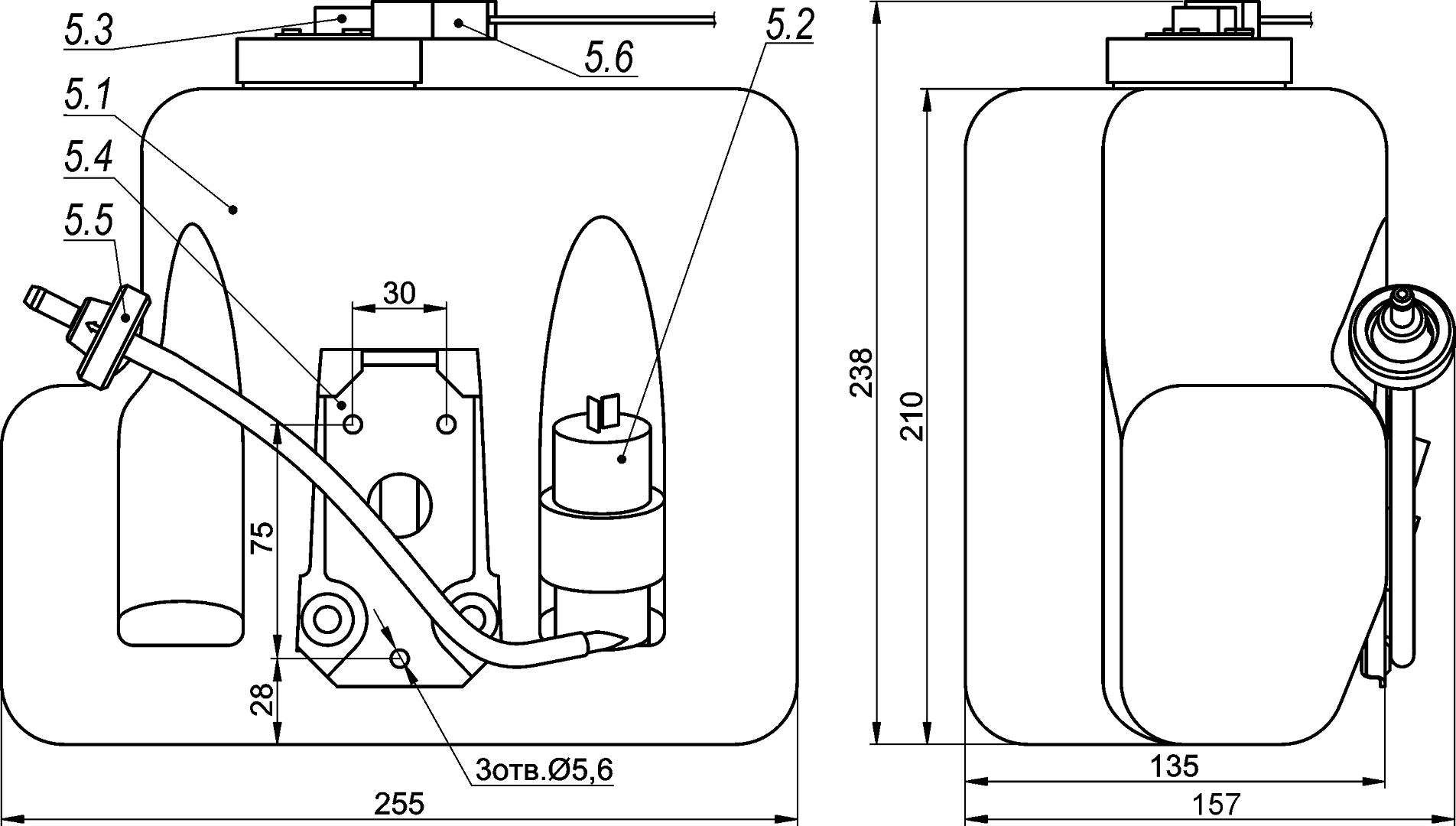

Состав и габаритные размеры бачка омывателя

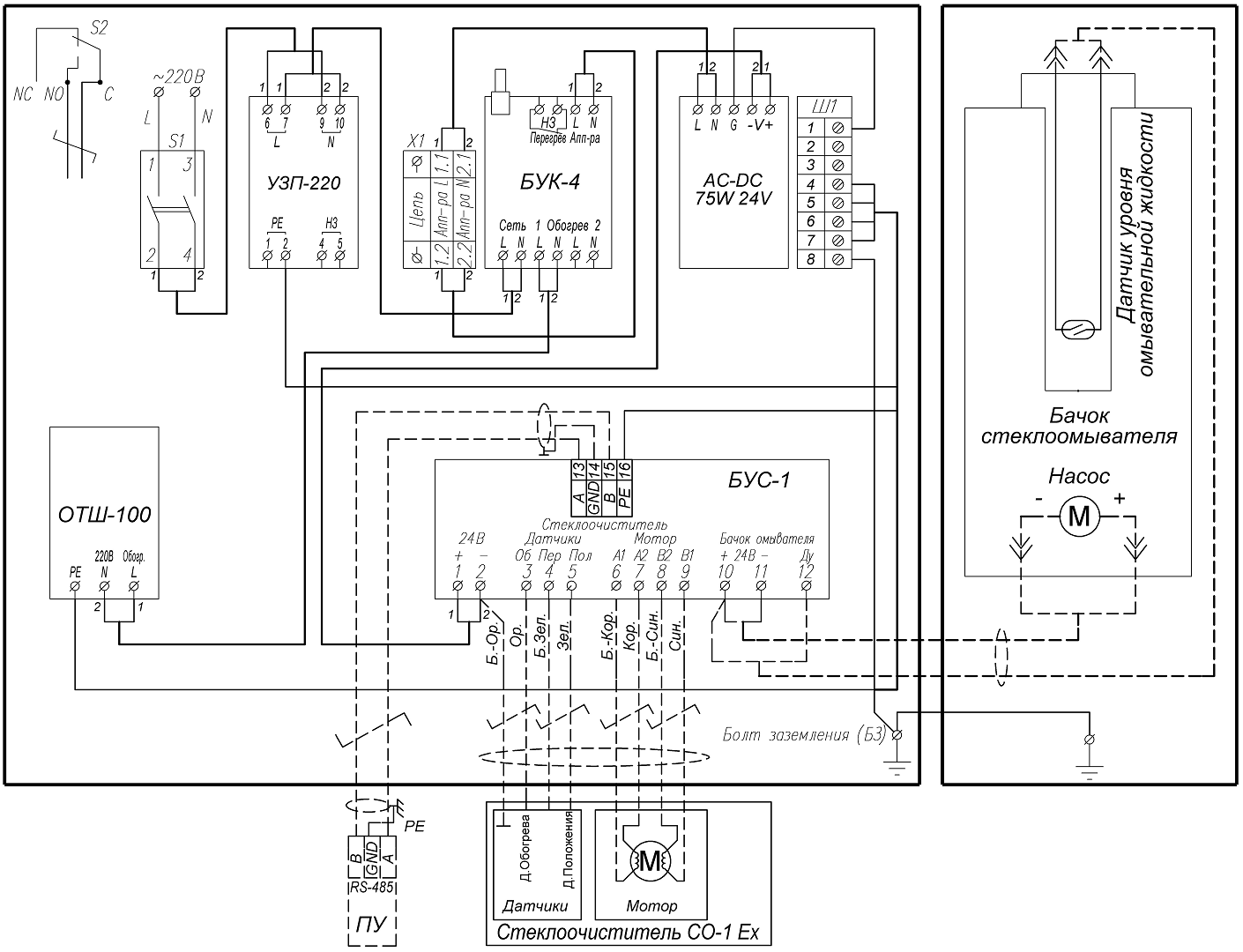

БУС-1
Внешний вид и габаритные размеры
Описание
БУС-1 осуществляет управление стеклоочистителем СО-1 Ex по командам оператора с пульта управления по интерфейсу RS-485 по протоколу Pelco-D (2400 бит/сек).
БУС-1 обеспечивает следующие режимы работы стеклоочистителя:
Стеклоочиститель СО-1 Ex предназначен для очистки стекла термокожуха с видеокамерой, ИК прожектором или другим электронным оборудованием от воды и снега, которые удаляются щеткой с электрическим приводом, а также от загрязнения стекла (при комплектации омывателем и бачком омывателя). Материал – нержавеющая кислотостойкая аустенитная сталь (12Х18Н10Т).
Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных и агрессивных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой, горнодобывающей и других промышленностей народного хозяйства.
Место установки: наружные пространства и внутренние пространства помещений, порты, рудники и шахты, классифицированные как взрывоопасные зоны классов 1 и 2 (при классификации по зональному принципу), где возможно образование взрывоопасных газовых смесей категории IIА, IIВ и IIC групп взрывоопасности Т1-Т6 или взрывоопасные зоны класса В-1, В-1а, В-1б, В-1г согласно гл.7.3 ПУЭ.
СО-1 Ex выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0‑2014 (IEC 60079‑0:2011), ГОСТ IEC 60079-1-2013 с маркировкой взрывозащиты РВ ExdbIMbX / 1ExdbIICT6 GbX / Ex tbIIIС T85oCDb Х cо степенью защиты обеспечиваемой оболочкой – IP66/IP67 и по уровню защиты относится к взрывобезопасному электрооборудованию. Климатическое исполнение изделия соответствует УХЛ1,5 ГОСТ 15150-69. СО-1 Ex соответствует степени защиты от поражения электрическим током – III классу ГОСТ 12.2.007.0-75.
Управление СО-1 Ex и бачком омывателя осуществляется блоком управления стеклоочистителем (далее БУС-1) по командам оператора с пульта управления по интерфейсу RS-485 по протоколу Pelco-D (2400 бит/сек).
Конструктивно БУС-1 выполнен в пластмассовом корпусе с креплением на 35мм DIN-рейку, степень защиты в соответствии с ГОСТ 14254 IP20.
Изделие выпускается по техническим условиям ТУ 26.30.50-079-31006686-2018.
Стеклоочиститель (далее СО-1) предназначен для очистки стекла гермобокса видео-камеры от воды и снега, которые удаляются щеткой с электрическим приводом, а также от загрязнения стекла (при комплектации омывателем).
Управление СО-1 и омывателем осуществляется блоком управления стеклоочистителем (далее БУС-1) по командам оператора с пульта управления по интерфейсу RS-485 по протоколу Pelco-D (2400 бит/сек).
Конструктивно СО-1 выполнен в корпусе из нержавеющей кислотостойкой аустенитной стали (12Х18Н10Т). Климатическое исполнение соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты в соответствии с ГОСТ 14254 IP 66.
Конструктивно БУС-1 выполнен в пластмассовом корпусе с креплением на 35мм DIN-рейку, степень защиты в соответствии с ГОСТ 14254 IP20.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Состав и габаритно-установочные размеры:
*Другая длина поводка стеклоочистителя по отдельной заявке.
**Заводом-изготовителем установлено 38°.
1
Стеклоочиститель СО-1 Ex
1 шт.
1.1
Щётка стеклоочистителя (длина 80 мм)
1 шт.
1.2
Поводок стеклоочистителя
1 шт.
2
Гермоввод для небронированного кабеля – Ø кабеля 4÷10*мм.
1 шт.
2.1
Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм)
1 шт.
2.2
Кабель U/UTP 4 cat 5e V/PE (длина 11 м)
1 шт.
3
Хомут Ø = 100 ÷ 120 мм (другой размер – под заказ)
1 шт.
4
Омыватель (по отдельной заявке)
1 шт.
4.1
Форсунка струйная (см. рис.)
1 шт.
4.2
Трубка подачи жидкости
1 шт.
4.3
Винт М4х12
2 шт.
4.4
Шайба зубчатая 4
2 шт.
4.5
Стяжка нейлоновая
2 шт.
4.6
Ключ шестигранный Г-образный 3мм
1 шт.
5
Бачок омывателя (по отдельной заявке)
1 шт.
5.1
Бачок
1 шт.
5.2
Насос
1 шт.
5.3
Датчик уровня
1 шт.
5.4
Кронштейн
1 шт.
5.5
Клапан обратный
1 шт.
5.6
Кабель
1 шт.
5.7
Винт М5х10
3 шт.
5.8
Гайка М5
3 шт.
5.9
Шайба гровер 5
3 шт.
6
Блок управления стеклоочистителем БУС-1 (см. рис.)
1 шт.
*Гермовводы для кабелей другого диаметра и других металлорукавов, а также для бронированных кабелей устанавливаются по отдельной заявке.
Состав и габаритные размеры бачка омывателя
БУС-1
Внешний вид и габаритные размеры
Описание
БУС-1 осуществляет управление стеклоочистителем СО-1 Ex по командам оператора с пульта управления по интерфейсу RS-485 по протоколу Pelco-D (2400 бит/сек).
БУС-1 обеспечивает следующие режимы работы стеклоочистителя:
