Описание

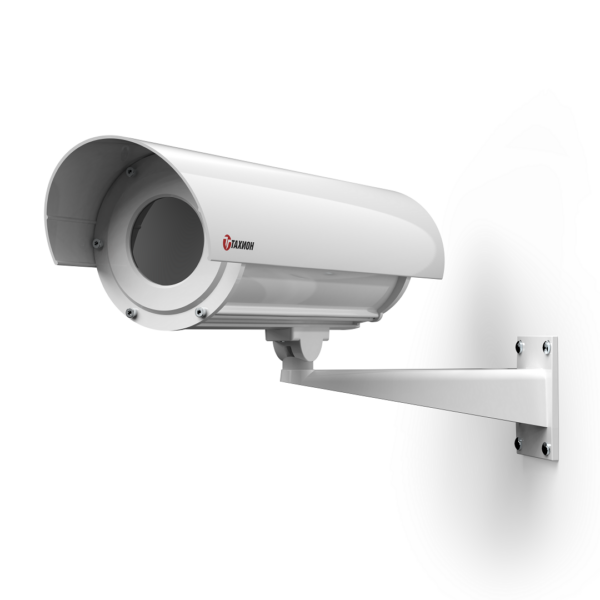

Термокожух ТГБ-7 ТВ-220/12 предназначен для установки видеокамеры тепловизионной (тепловизора) с объективом и защиты её от воздействия окружающей среды (влаги, пыли и отрицательных температур).
Изделие обеспечивает:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
- безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха, обеспечивая надежную работу видеокамеры при перерывах в электропитании и исключая выход видеокамеры из строя при запуске;
- две ступени мощности обогрева, что позволяет использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150-69;
Термокожух соответствует:
- техническим требованиям - ГОСТ Р 51558-2008;
- требованиям по безопасности – ГОСТ Р МЭК 60065-2005;
- требованиям по ЭМС – ГОСТ Р 50009-2000, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-99;
- степени защиты от поражения электрическим током – I классу ГОСТ 12.2.007.0-75;
- условиям эксплуатации – ГОСТ 12997-84 группам Д3, Р1 и N2.
Модуль видеокамеры изолирован от корпуса термокожуха.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Климатическое исполнение термокожуха соответствует УХЛ1,5 ГОСТ 15150-69. Степень защиты IP66/IP67.

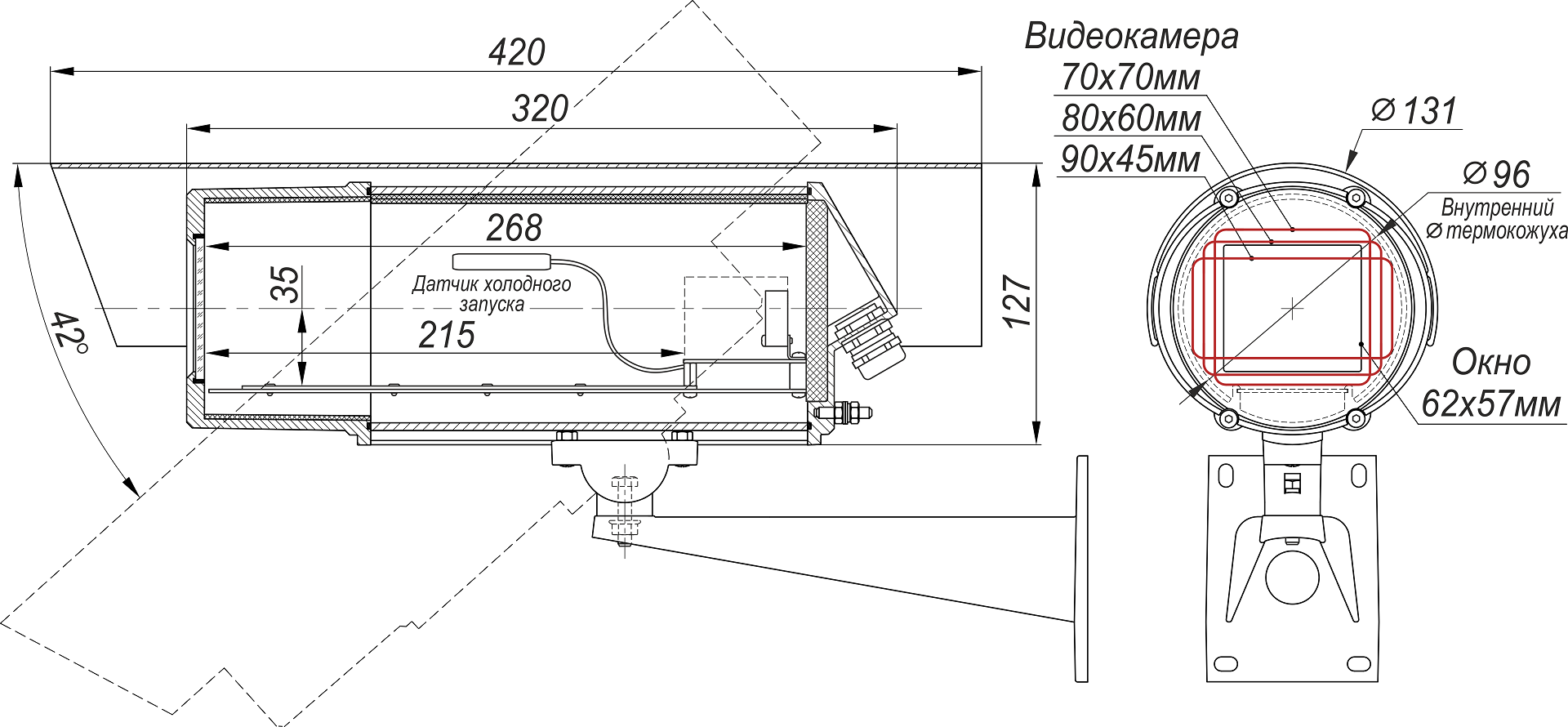

СОСТАВ. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:
| 1 | Термокожух ТГБ-7 ТВ |
| 2 | Гермоввод PBA11-10 – Ø кабеля 10 ÷ 6** мм – 2 шт. (один гермоввод имеет заглушку) |
| 3 | Модуль для видеокамеры |
| 4 | Болт заземления |
| 5 | Шарнир |
| 5.1 | Болт фиксации шарнира |
| 6 | Кронштейн |
| 7 | Солнцезащитный козырёк |
| 8 | Вентилятор системы стабилизации температуры в термокожухе. |
** Гермовводы для кабелей другого диаметра устанавливаются по отдельной заявке.

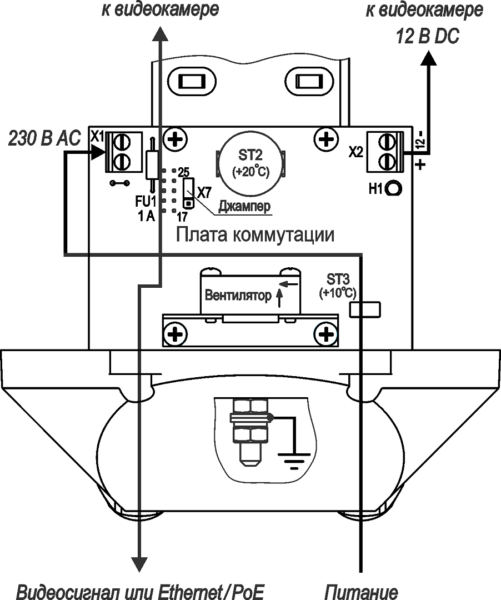

СХЕМА ПОДКЛЮЧЕНИЯ:
1. Подключение ТГБ-7 ТВ- ~220/12(~220):
Климатические испытания. Что имеем и чем руководствоваться
Термокожух на все IP и аналоговые случаи жизни
| Характеристика | ТГБ-7 ТВ-24/12 |
| Напряжение питания, В | 24 DC/AC ± 10 % |
| Напряжение / ток внутреннего источника питания, В DC / А | 12 ± 10 % / 1,4 |
| Температура вкл./откл. обогрева ** , °С | +20 ± 3 / +25 ± 3 |
| Мощность обогрева *** , Вт | 25 |
| Максимальная потребляемая мощность / ток (включая видеокамеру), Вт / А | 45 / 1,9 |
| Диапазон температуры окружающей среды при эксплуатации, °С | -60 … +50 |
| Температура окружающей среды, при которой гарантирован холодный запуск видеокамеры **** , °С | -60 |
| Температура вкл./откл. холодного запуска, °С | -10 ± 3 / -15 ± 3 |
| Влажность воздуха при +25 °С, % | до 100 |
| Устойчивость к несанкционированным действиям (НСД) | II (средняя) по ГОСТ Р 51558 |
| Устойчивость к низким температурам | III (высокая) по ГОСТ Р 51558 |
| Устойчивость к внешним воздействиям | III (высокая) по ГОСТ Р 51558 |
| Степень защиты оболочки | IP66/IP68 по ГОСТ 14254 |
| Материал корпуса | сплав алюминиевый, покрытие – краска порошковая RAL9002***** |
| Габаритные размеры | см. рисунок |
| Масса с упаковкой, кг, не более | 3,5 |
| Режим работы | круглосуточный |
