Описание
Термокожух ТГБ-7-24/12 предназначен для установки видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур).
Термокожух обеспечивает:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- непосредственный обогрев стекла термокожуха;
- стабилизацию температуры видеокамеры (встроенный вентилятор);
- преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
- безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, обеспечивая надежную работу видеокамеры при перерывах в электропитании и исключая выход видеокамеры из строя при запуске;
- две ступени мощности обогрева, что позволяет использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150;
Модуль видеокамеры изолирован от корпуса термокожуха.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Термокожух соответствует:
- техническим требованиям - ГОСТ Р 51558;
- требованиям по безопасности – ГОСТ Р МЭК 60065;
- требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
- степени защиты от поражения электрическим током – III классу ГОСТ 12.2.007.0;
- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
- степени защиты – IP66/IP68 по ГОСТ 14254.

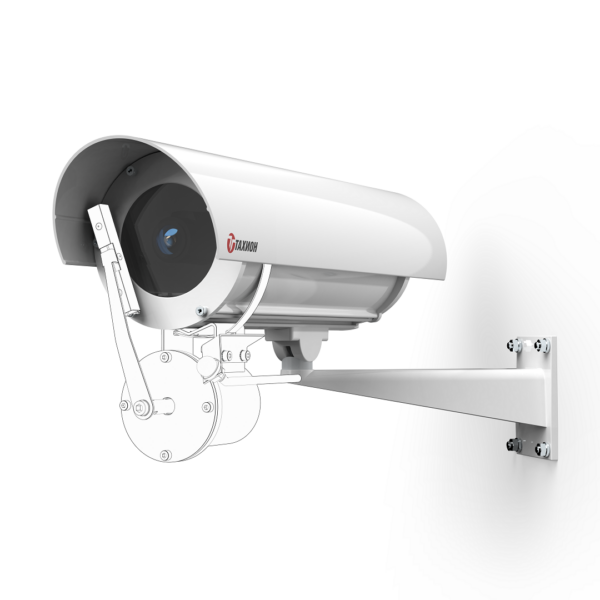

Термокожух ТГБ-7 не предусматривает возможность установки на него стеклоочистителя. Для этих целей используется термокожух ТГБ-7С на который устанавливается стеклоочистителя СО-1.

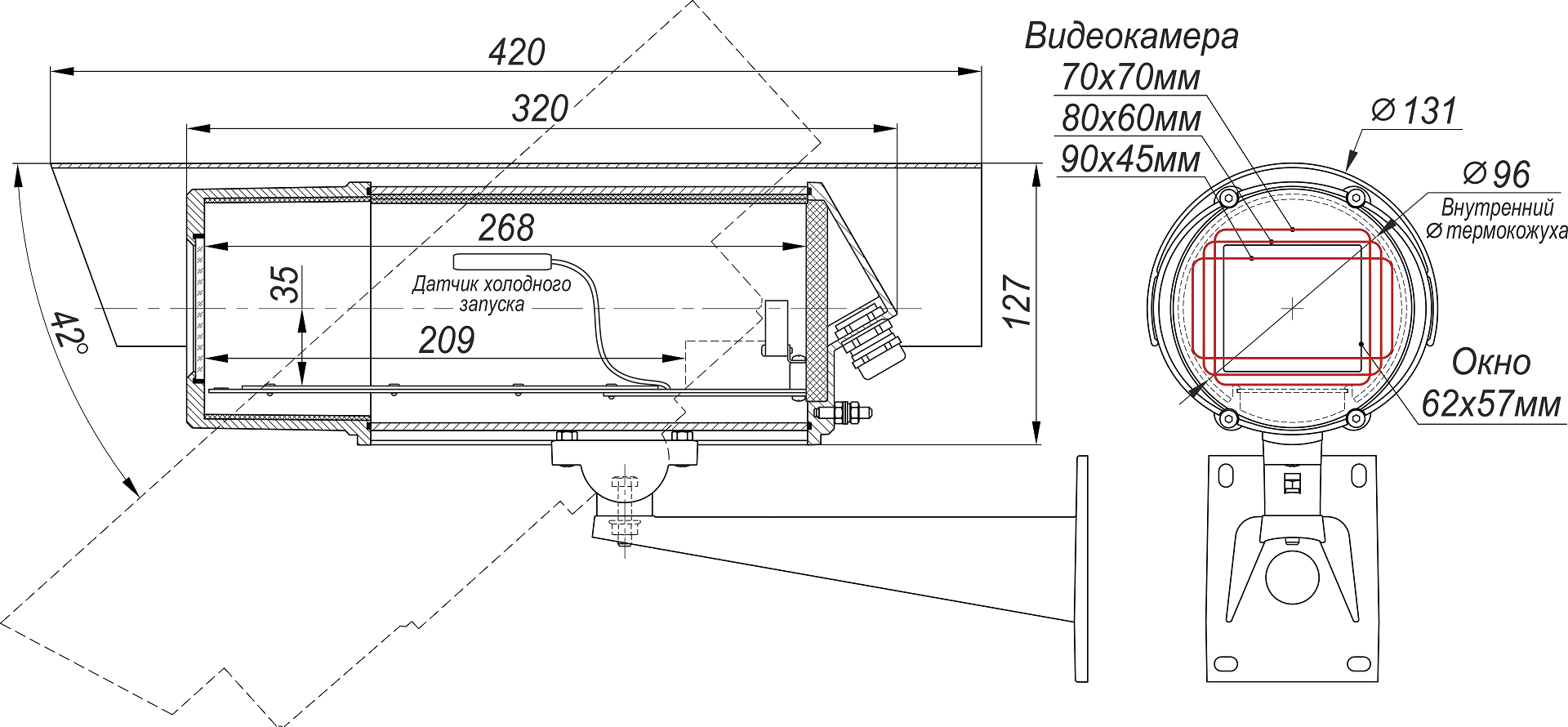

Состав термокожуха. Габаритные и установочные размеры:
| 1 | Термокожух |
| 2 | Кабельные вводы PBA11-10 – Ø кабеля 6 ÷ 10* мм – 2 шт. (один кабельный ввод имеет заглушку) |
| 3 | Модуль для установки видеокамеры |
| 4 | Клемма заземления |
| 5 | Шарнир |
| 5.1 | Гайка болта фиксации шарнира |
| 6 | Кронштейн |
| 7 | Солнцезащитный козырёк |
| 8 | Вентилятор системы стабилизации температуры в термокожухе |
* Гермовводы для кабелей другого диаметра устанавливаются по отдельной заявке.

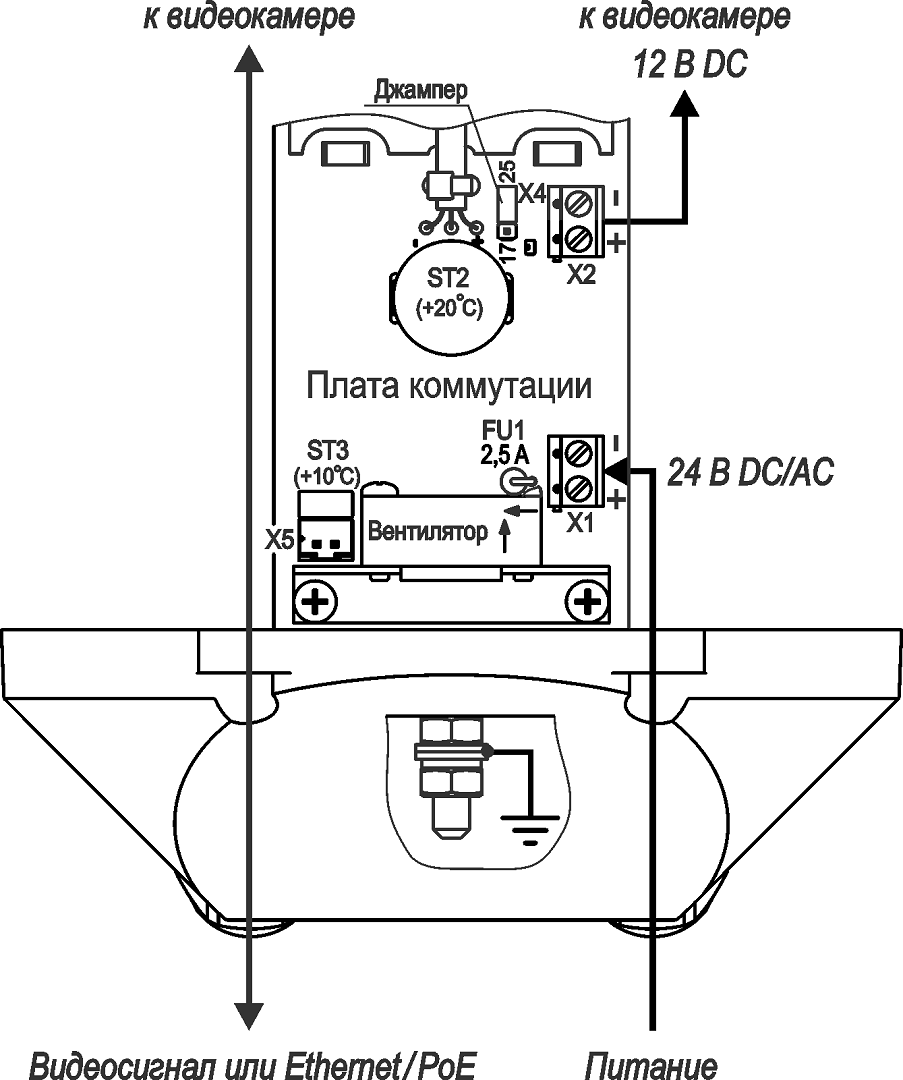

Схема подключения:
Климатические испытания. Что имеем и чем руководствоваться
Термокожух на все IP и аналоговые случаи жизни
| Характеристика | Значение |
| Напряжение питания, В | 24 DC/AC |
| Напряжение / ток внутреннего источника питания, В DC / А | 12 / 1,4 |
| Температура вкл./откл. обогрева * , °С | 20 / 25 |
| 25 | 17 |
| 45 / 1,9 | 37 / 1,6 |
| Диапазон температуры окружающей среды при эксплуатации, °С | -60 … +50 |
| -60 | -40 |
| Температура вкл./откл. холодного запуска, °С | -10 / -15 |
| Влажность воздуха при +25 °С, % | до 100 |
| Устойчивость к несанкционированным действиям (НСД) | II (средняя) по ГОСТ Р 51558 |
| Устойчивость к низким температурам | III (высокая) по ГОСТ Р 51558 |
| Устойчивость к внешним воздействиям | III (высокая) по ГОСТ Р 51558 |
| Степень защиты оболочки | IP66/IP68 по ГОСТ 14254 |
| Материал корпуса | сплав алюминиевый, покрытие – краска порошковая RAL9002*** |
| Габаритные размеры | см. рисунок |
| Масса с упаковкой, кг, не более | 3,5 |
| Режим работы | круглосуточный |
Характеристики
