Описание

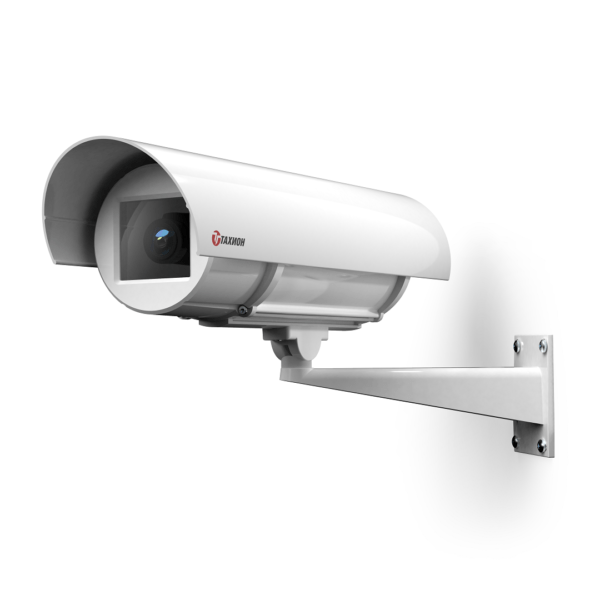

Термокожух серии ТГБ-7 PoE+ предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур).
Термокожух обеспечивает:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- стабилизацию температуры видеокамеры (встроенный вентилятор);
- преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
- безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход видеокамеры из строя при запуске.
Модуль для установки видеокамеры изолирован от корпуса термокожуха.
Термокожух выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Термокожух ТГБ-7 соответствуют:
- техническим требованиям - ГОСТ Р 51558;
- требованиям по безопасности – ГОСТ Р МЭК 60065;
- требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
- степени защиты от поражения электрическим током – III классу ГОСТ 12.2.007.0;
- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
-
степени защиты – IP66/IP68 по ГОСТ 14254.

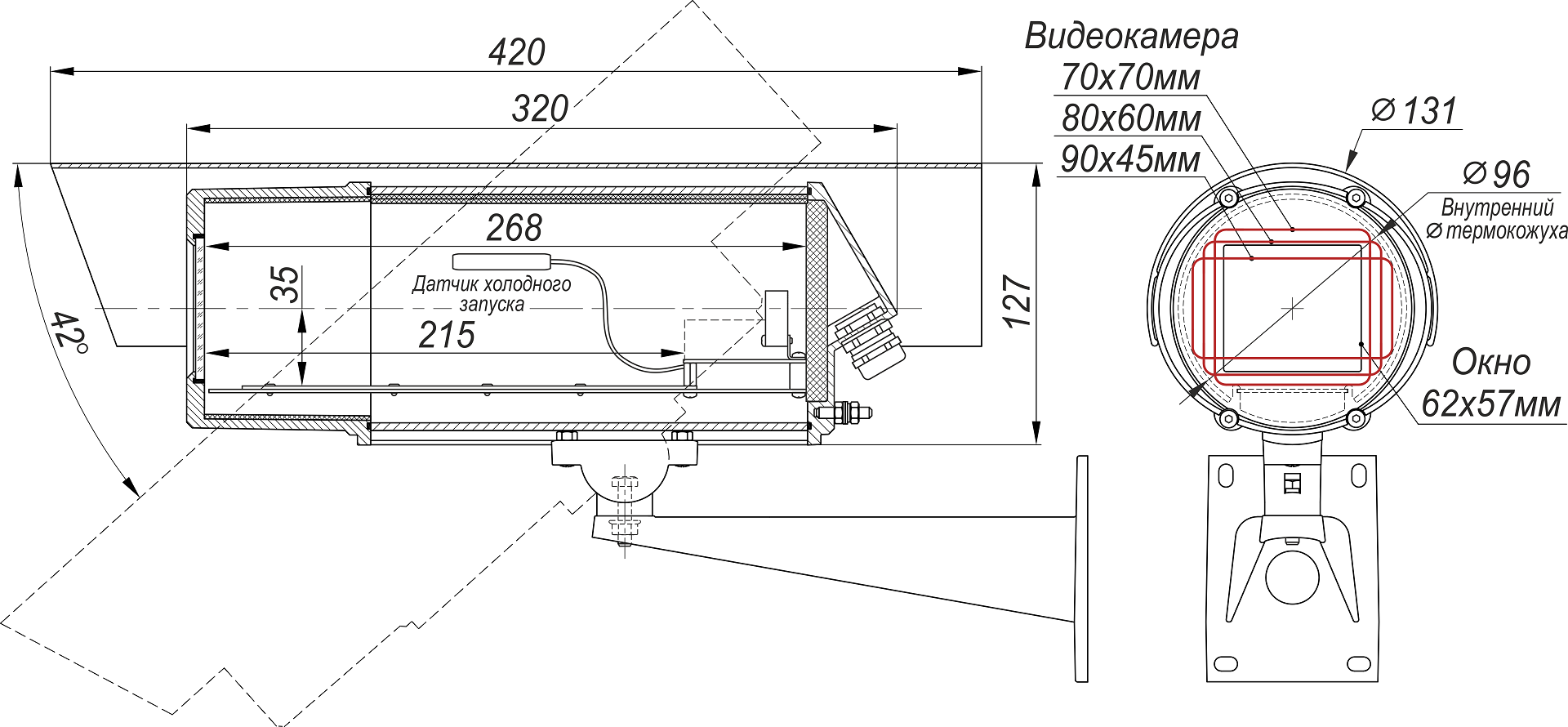

СОСТАВ. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:
| 1 | Термокожух |
| 2 | Кабельные вводы PG16-RJ45, Æ кабеля 4–5* мм – 2 шт. |
| 3 | Модуль для установки видеокамеры |
| 4 | Клемма заземления |
| 5 | Шарнир |
| 5.1 | Гайка болта фиксации шарнира |
| 6 | Кронштейн |
| 7 | Солнцезащитный козырёк |
| 8 | Вентилятор системы стабилизации температуры в термокожухе |
СХЕМЫ ПОДКЛЮЧЕНИЯ:

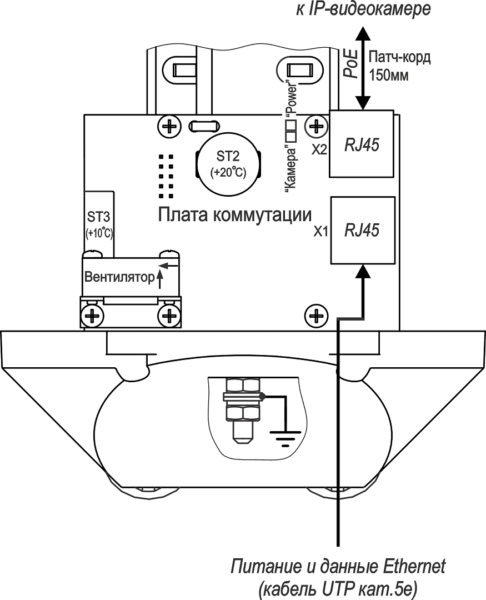

1. Подключение ТГБ-7 PoE+:

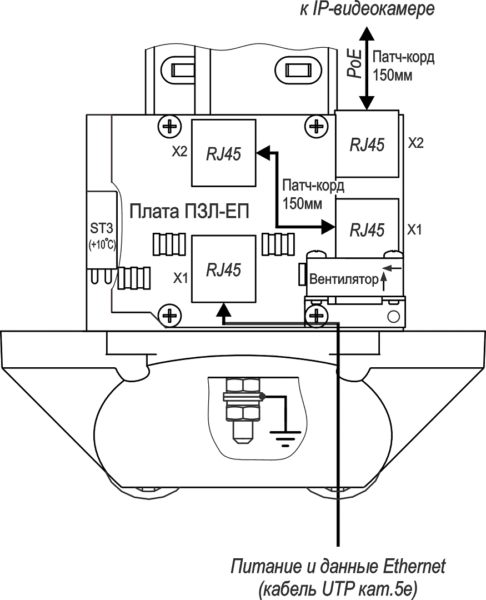

2. Подключение ТГБ-7 PoE+ с платой ПЗЛ-ЕП:

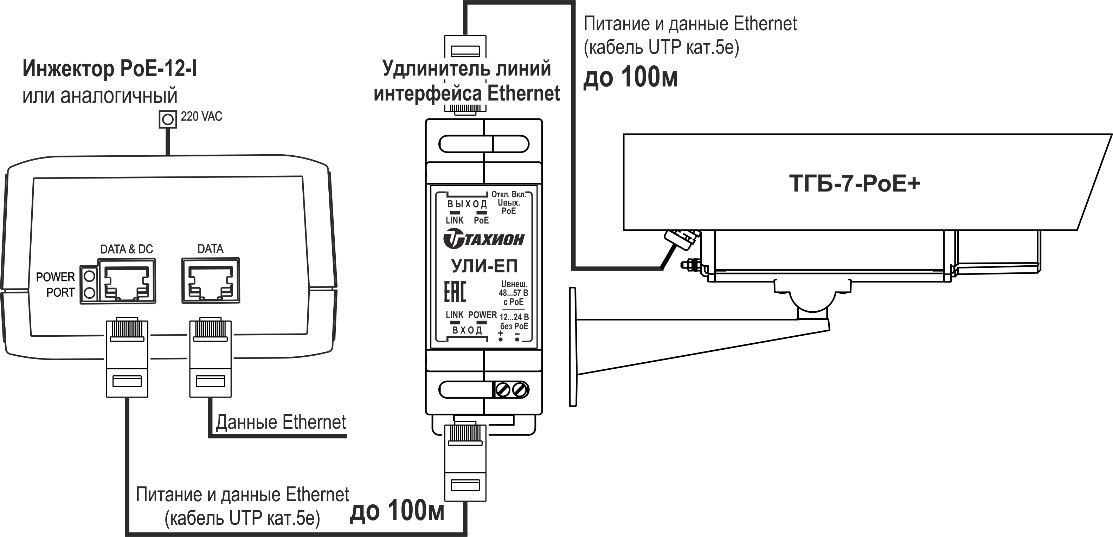

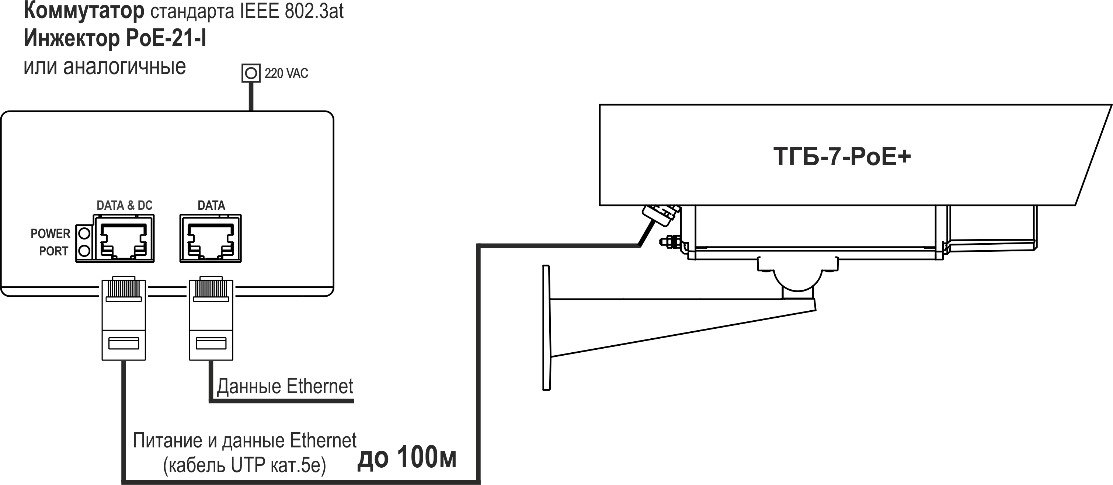

ПРИМЕРЫ ПОДКЛЮЧЕНИЯ:
Климатические испытания. Что имеем и чем руководствоваться
Термокожух на все IP и аналоговые случаи жизни
РoE – не панацея, а частный случай [Журнал ТЗ № 3 2013]
| Характеристика | Значение |
| Подача питания на термокожух | по стандарту IEEE 802.3at (PoE+) |
| Выходное напряжение инжектора PoE+ | 50 ÷ 56 В DC |
| Стандарты IP видеокамеры | Ethernet 10/100BASE-TX и IEEE 802.3af |
| Максимальная рабочая дальность | 100 м |
| Максимальная потребляемая мощность видеокамеры | при дальности 100 м – 6 Вт при 50 м – 8 Вт |
| Максимальная потребляемая мощность | 25 Вт |
| Температура вкл./откл. обогрева | +15 °С / +20 °С |
| Температура откл./вкл. холодного запуска | -10 °С / -5 °С |
| Диапазон рабочих температур | -60 °С ÷ +50 °С |
| Влажность воздуха | до 100% при +25°С |
| Вес с козырьком и кронштейном (не более) | 2,8 кг |
Характеристики
