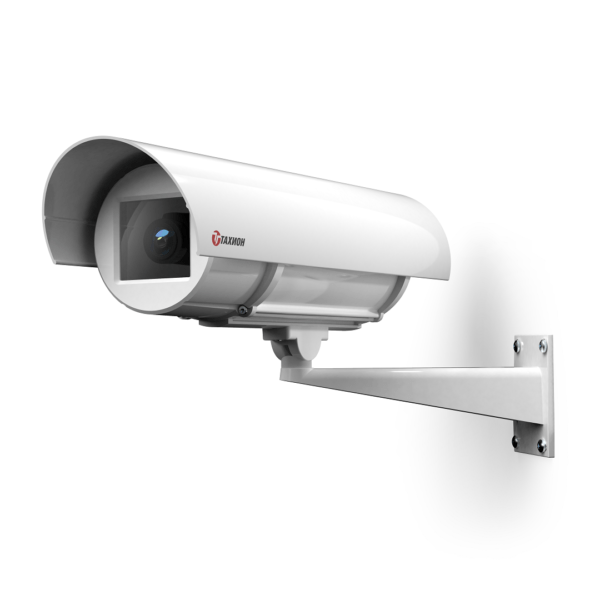

Термокожух ТГБ-4Г ТВ Ex IIC-24/12 предназначен для установки видеокамеры тепловизионной (тепловизора) с объективом и защиты их от воздействия окружающей среды (влаги и отрицательных температур) во взрывоопасных зонах 1 и 2 (при классификации по зональному принципу) или взрывоопасных зонах классов В-1, В-1а, В-1г, где возможно образование взрывоопасных газовых смесей категорий IIА, IIВ групп Т1÷Т6 в соответствии с главой 7.3 «Правил устройства электроустановок».
Термокожух ТГБ-4Г ТВ Ex IIC-24/12 выполнен в виде взрывонепроницаемой оболочки по ГОСТ 30852.0-2002 с маркировкой взрывозащиты 1Ex db IIB T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию.
Изделие обеспечивает:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
- безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха, обеспечивая надежную работу видеокамеры при перерывах в электропитании и исключая выход видеокамеры из строя при запуске;
- две ступени мощности обогрева, что позволяет использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150-69;
Модуль видеокамеры изолирован от корпуса термокожуха.
Изделие выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019.

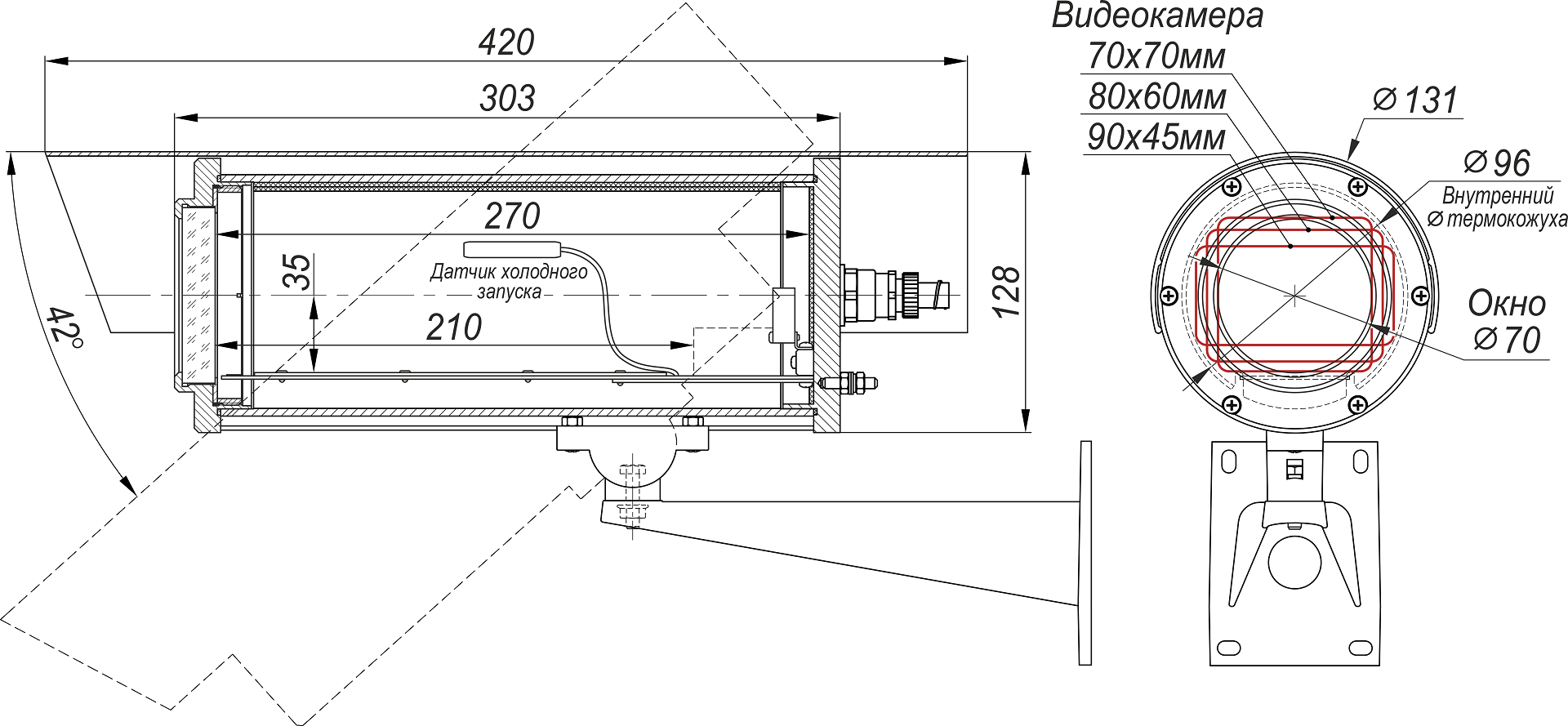

СОСТАВ. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:
| 1 | Термокожух ТГБ-4Г ТВ Ex IIC |
| 2 | Гермовводы для небронированного кабеля – Ø кабеля 3,2÷8,1*мм – 2 шт. (один гермоввод имеет заглушку) |
| 2.1 | Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм) |
| 3 | Модуль для видеокамеры |
| 4 | Клемма заземления |
| 5 | Шарнир |
| 5.1 | Гайка болта фиксации шарнира |
| 6 | Кронштейн |
| 7 | Солнцезащитный козырёк |
| 8 | Вентилятор системы стабилизации температуры в термокожухе. |
* Гермовводы для кабелей другого диаметра и других металлорукавов, а также для брониро-ванных кабелей устанавливаются по отдельной заявке.

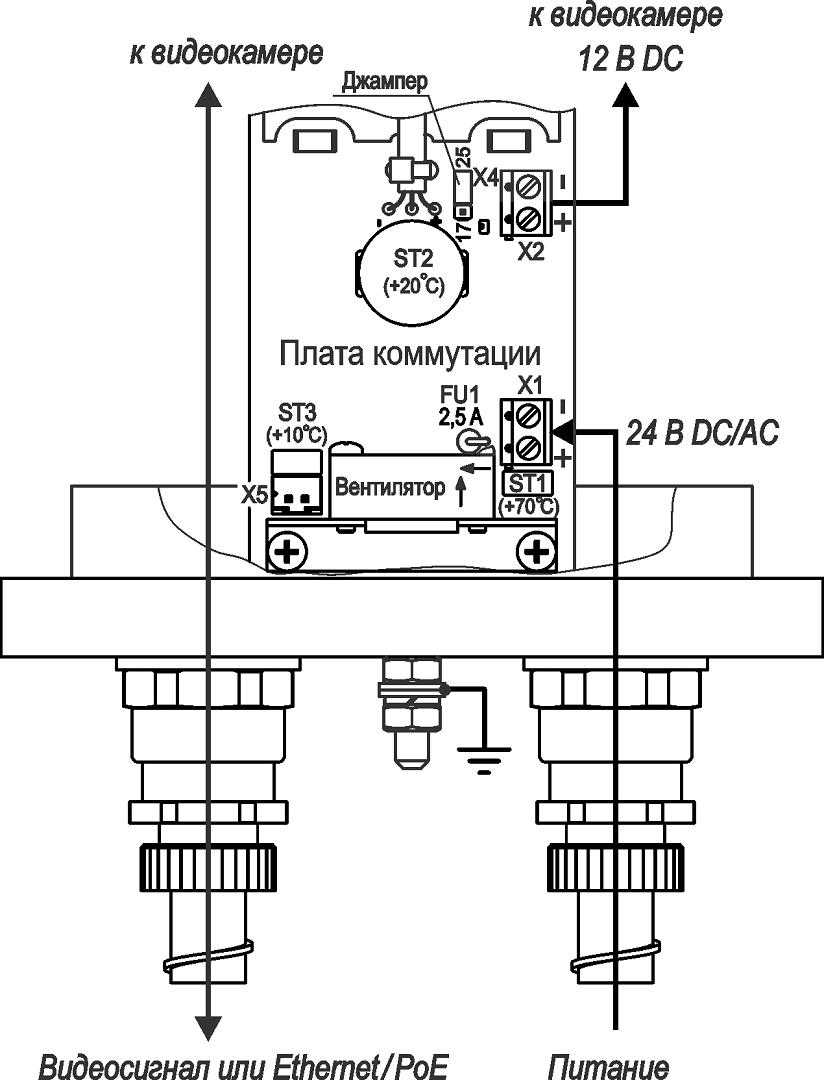

СХЕМА ПОДКЛЮЧЕНИЯ:
ВИДЕОНАБЛЮДЕНИЕ ВО ВЗРЫВОПОЖАРООПАСНОЙ СРЕДЕ
Климатические испытания. Что имеем и чем руководствоваться
Термокожух на все IP и аналоговые случаи жизни
| Характеристика | Значение |
| Стекло | Материал Ge (ГМО 5-40 Ом х см); чистая апертура 90%; качествополировки 60/40 scr/dig; покрытие DLC/BBAR @ 7-14 мкм |
| Напряжение питания | 24 В DC 24 В AC (под заказ) |
| Напряжение/ток внутреннего источника питания | 12 В DC / 1,5 А 24 В DC / 0,75 А |
| Мощность обогрева | 31 Вт / 21 Вт |
| Максимальный потребляемый ток (включая видеокамеру) | 2,2 А / 1,8 А |
| Диапазон рабочих температур | – 60 °С / – 40 °С ÷ +50 °С |
| Температура вкл./откл. обогрева | 20 °С / 25 °С |
| Температура холодного запуска откл./вкл. | -10 °С / -5 °С |
| Температура аварийного отключения питания | +70 °С |
| Влажность воздуха | до 100 % при +25 °С |
| Вес с упаковкой (не более) | 3,5 кг |
| Режим работы | круглосуточный |
