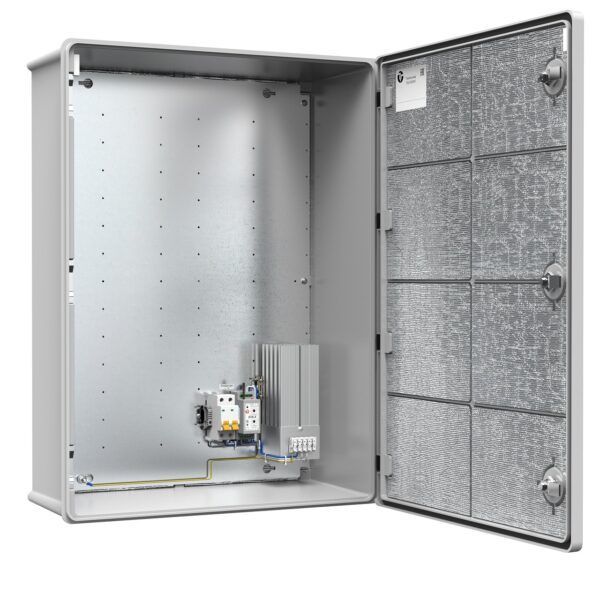

Описание
Термошкаф ТШП предназначен для установки в нём телевизионного либо другого электронного оборудования и поддержания заданного температурного режима при эксплуатации этого оборудования в условиях морского климата, на химических производствах, на автомагистралях, в тоннелях и прочих агрессивных средах.
Материал термошкафа – армированный стекловолокном полиэстер, обладающий радиопрозрачностью.
Термошкаф оборудован:
- блоком управления климатом БУК-4, предназначенным для управления обогревателем и защиты от холодного запуска аппаратуры, установленной в термошкафу;
- обогревателем термошкафов ОТШ со встроенным вентилятором для равномерного распределения тепла внутри шкафа (кроме ТШП-33.42.20.100) и биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90 °С;
- магнитоконтактным извещателем для сигнализации о несанкционированном доступе.
На монтажной панели предусмотрены отверстия Ø 3,7 мм (под саморез ST4,2), для установки дополнительных DIN-реек.
Термошкаф выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Термошкаф соответствует:
- техническим требованиям – ГОСТ Р 51558;
- требованиям безопасности – ГОСТ Р МЭК 60065;
- требованиям ЭМС – ГОСТ Р 50009, ГОСТ IEC 61000-3-2, ГОСТ IEC 61000-3-3;
- степени защиты от поражения электрическим током – I классу по ГОСТ 12.2.007.0;

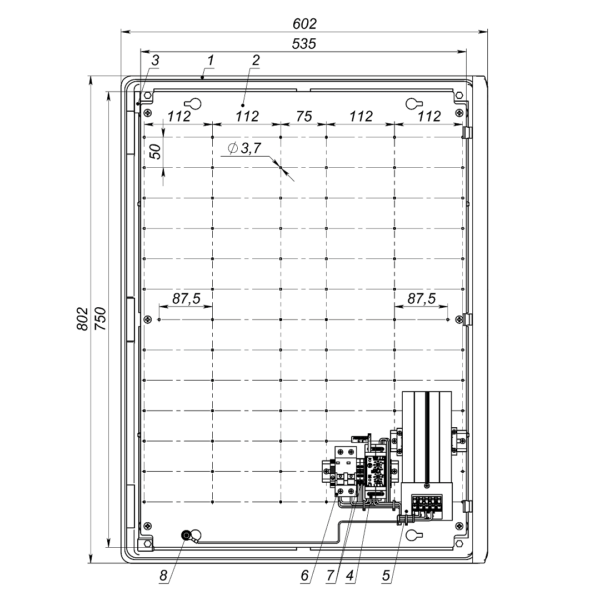

Состав термошкафа
| 1. | Шкаф | 1 шт. |
| 2. | Панель монтажная | 1 шт. |
| 3. | Магнитоконтактный извещатель (S2) (при открытой двери контакт разомкнут) | 1 шт. |
| 4. | Блок управления климатом (БУК-4) | 1 шт. |
| 5. | Обогреватель ОТШ | 1 шт. |
| 6. | Выключатель автоматический 2P 6A/4,5кА хар-ка С (S1) | 1 шт. |
| 7. | Клеммы проходные (Х1) (S провода до 6 мм²) | 2 шт. |
| 8. | Болт заземления (БЗ) | 1 шт. |

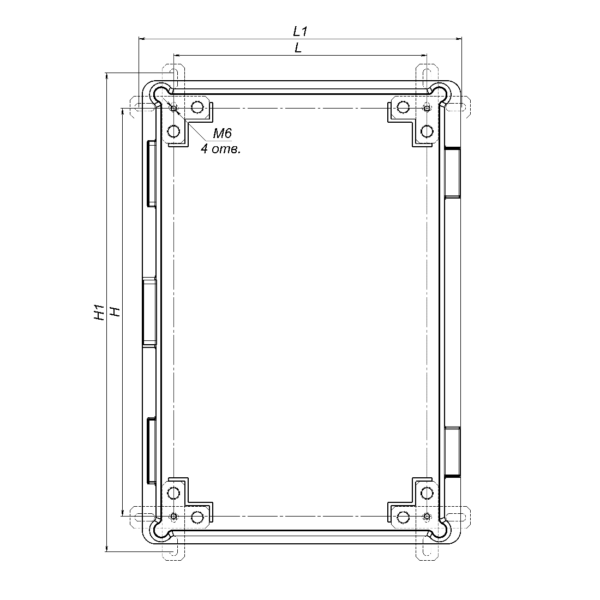

Расположение и габариты отверстий для крепления термошкафа к стене
| L, мм | H, мм | L1, мм | H1, мм | |
| ТШП-33.42.20.100 | 355 | 250 | 440 | 335 |
| ТШП-35.50.20.160 | 272 | 440 | 357 | 525 |
| ТШП-40.60.26.200 | 515 | 320 | 600 | 405 |
| ТШП-50.70.20.300 | 422 | 634 | 507 | 719 |
| ТШП-60.60.26.300 | 555 | 557 | 640 | 642 |
| ТШП-60.80.27.300 | 512 | 738 | 597 | 823 |

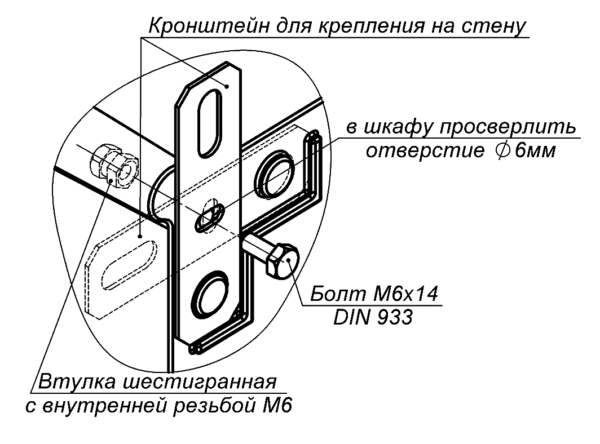

Установка кронштейна для крепления на стену
“Все в одном флаконе” – оно вам надо? Или как правильно установить наружную камеру [Технологии защиты, № 02, 2021]
САМАЯ ЧЕСТНАЯ РЕКЛАМНАЯ СТАТЬЯ ПРО САМЫЕ БАНАЛЬНЫЕ ТЕРМОШКАФЫ
Климатические испытания. Что имеем и чем руководствоваться
| Питание термошкафа: | |
| – напряжение питания | 230 В AC , 50 Гц |
| – максимальный ток нагрузки | 6 А |
| Мощность обогревателя | 350 Вт |
| Вентилятор на обогревателе | есть |
| Диапазон температуры окружающей среды при эксплуатации1) | -60 °С…+80 °С |
| Диапазон регулирования температуры в термошкафу | -20 °С… +15 °С |
| Температура срабатывания тепловой защиты | +30 °С |
| Температура срабатывания аварийной сигнализации | +70 °С |
| Диапазон регулирования температуры холодного запуска аппаратуры | -30 °С… +5 °С |
| Материалы и поверхности термошкафа: | |
| – корпус | армированный стекловолокном полиэстер RAL 7035 |
| – панель монтажная | листовая сталь, оцинкованная |
| Степень защиты по ГОСТ IEC 62262 | IK10 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ1, УХЛ5 |
| Степени защиты по ГОСТ 14254 | IP66 |
| Габаритные размеры ШхВхГ | 602 х 802 х 268 мм |
| Габаритные размеры упаковки | 820 х 620 х 285 мм |
| Масса c упаковкой, не более | 25 кг |
Характеристики
Оплата
Оплатить заказ Вы можете безналичным переводом по реквизитам, указанным в выставленном счёте после оформления заказа.
Доставка
«Альянс групп»предоставляет полный комплекс услуг по доставке оборудования в любую точку страны, любым видом транспорта.
Получить приобретённый товар Вы можете удобным для Вас способом:
- Самовывозом с нашего склада, расположенного по адресу- г. Москва, 104 км. МКАД, д. 8А.
- Воспользоваться услугой доставки в пределах Москвы и Московской области. Заказ и согласование даты доставки осуществляется через Вашего менеджера.
Если сумма заказа превышает 50 тыс. рублей, доставка по одному адресу Получателя осуществляется БЕСПЛАТНО.
- Доставка заказа в регионы России осуществляется через транспортные компании. Доставка груза до транспортной компании производится нашим транспортом.
Тарифы доставки по Москве:
При сумме заказа менее 50 тыс. рублей, доставка по Москве осуществляется по тарифам зоны:
- зона 3 — 500 руб.;
- зона 1 — 1000 руб.;
- зона 2, 4 — 1500 руб.;
- зона 5 — 2000 руб
Транспортные компании, с которыми мы сотрудничаем:
- Деловые линии
- Байкал-Сервис
- СДЭК
- Энергия
- Другим удобным для вас способом по согласованию
Вас также может заинтересовать:
Термокожух взрывозащищенный для видеокамеры. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X. Степень защиты IP66/IP68. Рабочий объем 70х70х270 мм. Габариты, мм: Lнар. 420, øнар. 131. Напряжение питания термокожуха 12V DC/AC. Напряжение питания видеокамеры 12VDC. Мощность обогрева 12/8 Вт. Диапазон рабочих температур -60° ÷ +50°C (с холодным пуском -25°С/-15°С ÷ +50°C). Максимальная потребляемая мощность (включая видеокамеру) 34/30 Вт. Два гермоввода под небронированный кабель диаметром 3,1-8,6мм с фиксатором металлорукава. В комплекте настенный кронштейн и солнцезащитный козырек.
46 000 руб.
46 000 руб.
Кронштейн потолочный для крепления видеокамер типа ТВК и термокожухов типа ТГБ к потолку длинной 350мм.
3 000 руб.
3 000 руб.
Видеокамера в термокожухе взрывозащищенном ТГБ-8Г Ex IIC из нержавеющей кислотостойкой аустенитной стали (12Х18Н10Т). Класс взрывозащиты РВ Ех db I Mb X / 1Ех db IIC Т6 Gb Х / Ех tb IIIC Т80°C Db Х. Степень защиты IP66/IP68. Рабочий объем 70х70х215 мм. Габариты, мм: Lнар. 420, øнар. 133. Питание термокожуха по стандартам: IEEE 802.3at (PoE+) (30Вт), Passive PoE 48…56V (30Вт). Питание видеокамеры по стандарту IEEE 802.3af (PoE). Мощность обогрева до хол. запуска/после хол. запуска 22/15 Вт. Диапазон рабочих температур -60° ÷ +50°C. Холодный пуск. Максимальная потребляемая мощность (включая IP-видеокамеру) 25 Вт. В комплекте настенный кронштейн, солнцезащитный козырёк. Камера XNB-6000, разрешение 1945×1097 (2 Мр); чувствительность 0,01 лк (цвет)/0,001 лк (ч/б); объектив 2,8-12 мм.
363 000 руб.
363 000 руб.
Компактная всепогодная взрывозащищенная видеокамера серии “Корунд-ВБ Смарт”. Разрешение 1920х1080 (Full HD). Матрица 1/3” CMOS. Чувствительность 0,0001лк/0,0001лк. Объектив 5-50 мм. Механический ИК-фильтр. Формат сжатия: H.265Al/H.265+ (совместимы с H.265/H.264). Скорость потока до 25 кадров/сек. Одновременная передача двух потоков. 3D-DNR. Поддержка ONVIF. Маркировка взрывозащиты 1ExdbIICT6GbX/Ex tbIIICT80°CDbX. Степень защиты IP66/IP68. Диапазон рабочих температур -60° ÷ +50°С. Питание IEEE 802.3af (PoE), IEEE 802.3at (PoE+). Габариты, мм: Lнар. 200, øнар. 96. В комплекте солнцезащитный козырек и кронштейн крепления на стену.
85 200 руб.
85 200 руб.
Видеокамера в термокожухе ТГБ-9-24/12 из нержавеющей кислотостойкой аустенитной стали (12Х18Н10Т). Степень защиты IP66/IP68. Рабочий объем 70х70х215 мм. Габариты, мм: Lнар. 420, øнар. 131. Напряжение питания термокожуха 24V DC/AC. Напряжение питания видеокамеры 12VDC. Мощность обогрева 25/17 Вт. Диапазон рабочих температур -60°С/-40°С ÷ +50°C. Холодный пуск. Максимальная потребляемая мощность 37/27Вт. В комплекте настенный кронштейн, солнцезащитный козырёк. Камера XNB-8000, разрешение 2616×1976 (5 Мр); чувствительность 0,9 лк (цвет)/0,009 лк (ч/б); объектив 4-10 мм.
335 500 руб.
335 500 руб.
Термокожух ТГБ-7С-PoE+ предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур).
Цена по запросу
0 руб.
Защитная крышка замка предназначена для установки навесных замков и/или опломбирования шкафов серий ТШ-5 и ТШ-15.
2 030 руб.
2 030 руб.
Видеокамера в термокожухе ТГБ-7-24/12. Степень защиты IP66/IP68. Рабочий объем 70х70х215 мм. Габариты, мм: Lнар. 420, øнар. 131. Напряжение питания термокожуха 24V DC/AC. Напряжение питания видеокамеры 12VDC. Мощность обогрева 25/17 Вт. Диапазон рабочих температур -60°С/-40°С ÷ +50°C. Холодный пуск. Максимальная потребляемая мощность 37/27Вт. В комплекте настенный кронштейн, солнцезащитный козырёк. Камера XNB-8000, разрешение 2616×1976 (5 Мр); чувствительность 0,9 лк (цвет)/0,009 лк (ч/б); объектив 4-10 мм.
195 900 руб.
195 900 руб.

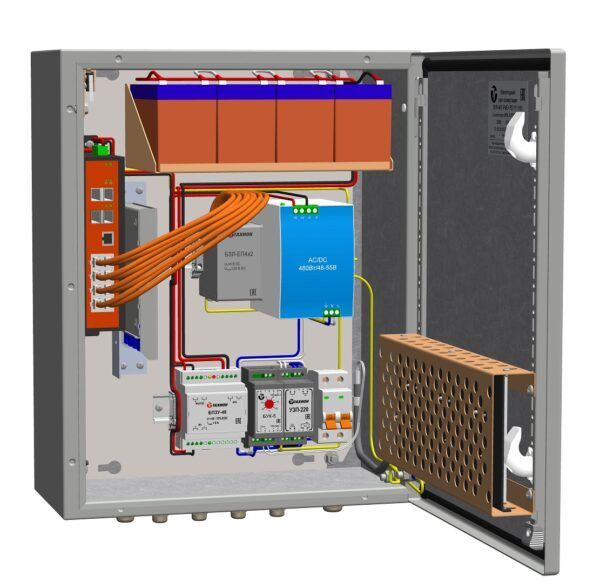

Всепогодный узел коммутации для обеспечения работы от 1-й до 4-х IP-видеокамер с питанием по технологии РоЕ (IEEE 802.3af/at/bt), организации группового канала передачи данных по волоконно-оптической сети. Оборудован 4-портовым неуправляемым коммутатором с функцией Watchdog, AC/DC преобразователем 230/48-55V, 240Вт и комплектом бесперебойного питания 48V под АКБ емкостью до 9А·ч. Бюджет РоЕ 180Вт. Мощность обогрева 60Вт. Максимальная потребляемая мощность 260Вт. Напряжение питания 230V ± 10% AC, 6А. Диапазон рабочих температур -60° ÷ +50°С. Степень защиты IP66. Габаритные размеры (без кабельных вводов) 380х380х210мм
