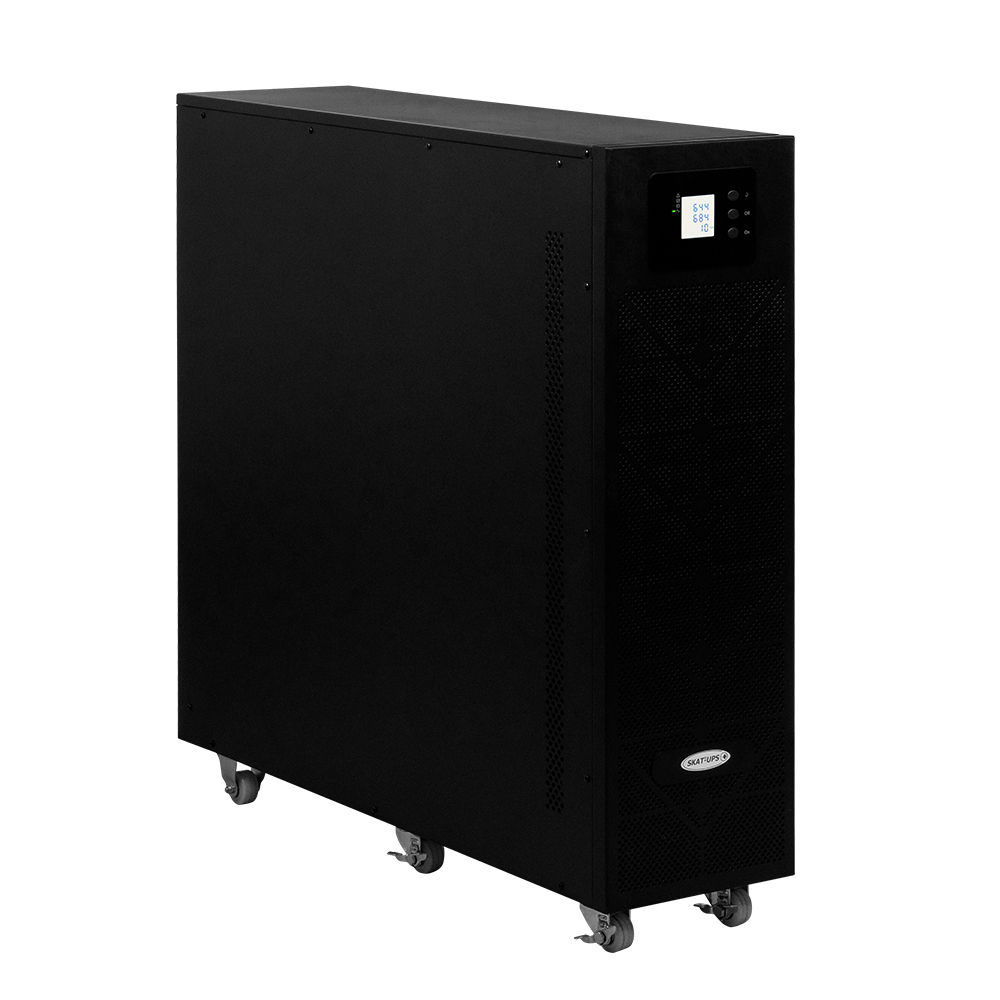

SKAT-UPS 10-3/3-ON-20x9 – современный программируемый источник бесперебойного питания on-line архитектуры с двойным преобразованием напряжения, трехфазным входом и трехфазным выходом.
Благодаря цифровому управлению, функциям защиты и контроля, этот ИБП обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).
ИБП SKAT-UPS 10-3/3-ON-20x9 рассчитан на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 10 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.
Изделие может быть использовано в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.
Изделие поддерживает технологию PFC (Power Factor Correction/Коррекция фактора мощности).
ПРЕИМУЩЕСТВА УСТРОЙСТВА
 | КОМПАКТНОЕ РЕШЕНИЕ СО ВСТРОЕННЫМИ АКБ ДЛЯ ОПЕРАТИВНОГО РЕЗЕРВА |
 | ОНЛАЙН СХЕМОТЕХНИКА, ЗАЩИТА ОТ ЛЮБЫХ НЕПОЛАДОК В ТРЕХФАЗНОЙ СЕТИ |
 | НИЗКОЕ ЭНЕРГОПОТРЕБЛЕНИЕ И ВЫСОКИЙ КПД – 94,5% |
 | ШИРОКИЕ ВОЗМОЖНОСТИ МОНИТОРИНГА, УПРАВЛЕНИЯ И АВАРИЙНОГО ОТКЛЮЧЕНИЯ |
 | ВОЗМОЖНОСТЬ КАСКАДНОГО ПОДКЛЮЧЕНИЯ ДО 4-Х УСТРОЙСТВ |
- On-line технология двойного преобразования. Обеспечивает правильную синусоидальную форму выходного напряжения, а также мгновенный переход из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза).
- Широкие коммуникационные возможности. Двунаправленный коммуникационный интерфейс RS-232, порт связи USB, сетевой порт RS485 (RJ45); два интеллектуальных порта для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.); разъем для подключения устройства дистанционного аварийного отключения питания (EPO); коммуникационный порт типа «сухой контакт».
- Моноблочный корпус со встроенными АКБ. 20 шт, 9 Ач. Обеспечивает компактное размещение и оперативный резерв.
- Возможность подключения внешних групп АКБ. Позволяет наращивать время автономной работы.
- "Горячая" замена АКБ. Позволяет дополнительно увеличивать время резерва, производя замену АКБ без отключения нагрузки.
- Трёхуровневый режим заряда АКБ. Увеличивает срок службы АКБ и оптимизирует время её заряда.
- Многофункциональная защита подключенного оборудования. Стабилизация выходного напряжения и частоты с точностью 1%, подавление импульсов высоковольтных и высокочастотных помех, защита от грозовых разрядов и всплесков напряжения.
- Широкий диапазон стабилизации. В интервале от 208 до 478 В (в зависимости от уровня нагрузки) источник стабилизирует выходное напряжение без использования ресурса АКБ, тем самым продлевает их срок службы.
- Пользовательская настройка номинального входного и выходного напряжения. 380/400/415 В.
- Расширенный диапазон входной частоты. От 40 до 70 Гц - обеспечивает совместимость с резервными генераторами.
- Защита ИБП и АКБ. От перегрева, перегрузки, короткого замыкания, глубокого разряда АКБ. Встроенная функция самодиагностики.
- Функция "холодного старта". ИБП можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ.
- Автоматический и ручной байпас. Автоматический - повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования. Ручной (сервисный) - возможность полностью выключить ИБП, например, для проведения профилактического обслуживания или ремонтных работ.
- Функциональный ЖК-дисплей. Отображает актуальную информацию о напряжении в сети, текущей нагрузке, состоянии аккумуляторных батарей и другое. Удобный, интуитивно понятный интерфейс позволяет легко контролировать всю систему.
- Низкое энергопотребление и высокий коэффициент полезного действия (КПД). Что сокращает затраты на электроэнергию, увеличивает срок службы АКБ и снижает нагрузку на системы охлаждения.
- Режим ECO (экономичный режим). Можно использовать для снижения потребления электроэнергии, если нагрузка некритична к качеству электрической сети. В этом режиме источник питает нагрузку через внутренний электронный байпас, таким образом снижая потери энергии в выпрямителе и инверторе.
- Коррекция коэффициента мощности (PFC - Power Factor Correction). Уменьшает реактивную составляющую потребляемой мощности, что приводит к снижению потерь энергии и повышению эффективности работы источника питания.
Комплектация:
источник бесперебойного питания - 1 шт.
кабель USB - 1 шт.
кабель RS-242 - 1 шт.
наконечник кабельный (кольцо) - 15 шт.
ответная часть разъема для подключения контакта EPO - 1 шт.
ответная часть разъема информационных выходов в формате «Сухой контакт» - 1 шт.
руководство по эксплуатации - 1 шт.
|
Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В |
заводская установка |
380 |
||
|
настраивается пользователем |
380/400/415 |
|||
|
Диапазон входного напряжения без перехода на питание от АКБ |
при 100% нагрузки, В |
305…478 |
||
|
при 50% нагрузки, В |
208…478 |
|||
|
Номинальная частота входного напряжения, (Fном), Гц |
50 |
|||
|
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц |
40...70 |
|||
|
Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380 В |
заводская установка |
-45%; +25% |
||
|
настраивается пользователем |
+ 10 %; + 15 %; |
|||
|
+ 20 %; - 20 %; - 30 % |
||||
|
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном=380 В |
заводская установка |
-45%; +25% |
||
|
настраивается пользователем |
+ 10 %; + 15%; |
|||
|
+ 20 %; - 20%; - 30%; |
||||
|
Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном |
±10％ |
|||
|
Входной коэффициент мощности, не менее |
0,99 |
|||
|
Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более |
3% |
|||
|
Питание от генератора |
поддерживается |
|||
|
ВЫХОДНЫЕ ПАРАМЕТРЫ |
||||
|
Номинальная выходная мощность |
Полная, ВА |
10000* |
||
|
Активная, Вт |
9000* |
|||
|
Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В |
заводская установка |
380 |
||
|
настраивается пользователем |
380/400/415 |
|||
|
Выходной коэффициент мощности, не менее |
0,9 |
|||
|
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % |
±1 |
|||
|
Отклик переходного напряжения (при линейной нагрузке) |
±5 |
|||
|
Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, % |
±1; ±2; ±4; ±5; ±10 |
|||
|
Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц |
50±0,1% или 60±0,1% |
|||
|
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) |
3:1 |
|||
|
Коэффициент мощности в резерве |
0,9 |
|||
|
Коэффициент нелинейных искажений выходного напряжения (THD), %, не более |
линейная нагрузка |
2 |
||
|
нелинейная нагрузка |
5 |
|||
|
Форма выходного напряжения |
синусоидальная |
|||
|
ЭФФЕКТИВНОСТЬ |
||||
|
Режим «ОСНОВНОЙ», %, не менее |
93,5 |
|||
|
АККУМУЛЯТОРНАЯ БАТАРЕЯ |
||||
|
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
||||
|
Ёмкость встроенных АКБ, Ач |
9 Ah |
|||
|
Количество АКБ, шт. |
20 |
|||
|
Ток заряда АКБ, А, не более |
1,35 |
|||
|
ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ |
||||
|
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») |
≥ 110% |
через 60 мин |
||
|
110%–125% |
через 10 мин |
|||
|
125–150 |
через 1 мин |
|||
|
> 150 |
немедленно |
|||
|
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) |
≥ 110% |
через 10 мин |
||
|
110%–125% |
через 1 мин |
|||
|
125–150% |
через 5 с |
|||
|
> 150% |
немедленно |
|||
|
Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая C), А |
20 |
|||
|
Номинальный ток нейтрального кабеля в режиме «БАЙПАС», А |
1,7хIном |
|||
|
Габаритные размеры ШхГхВ (без упаковки), не более, мм |
250х828х868 |
|||
|
Масса, НЕТТО, кг, не более |
115 |
|||
|
Диапазон рабочих температур, °С |
0…+40 |
|||
|
Относительная влажность воздуха (без конденсации), %, не более |
90 |
|||
|
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) |
||||
|
Степень защиты оболочкой по ГОСТ 14254 |
IP20 |
|||
