Трёхфазный источник бесперебойного питания SKAT-UPS 10-3/3-ON-2х(20x9)

()

Трёхфазный источник бесперебойного питания SKAT-UPS 10-3/3-ON-2х(20x9)

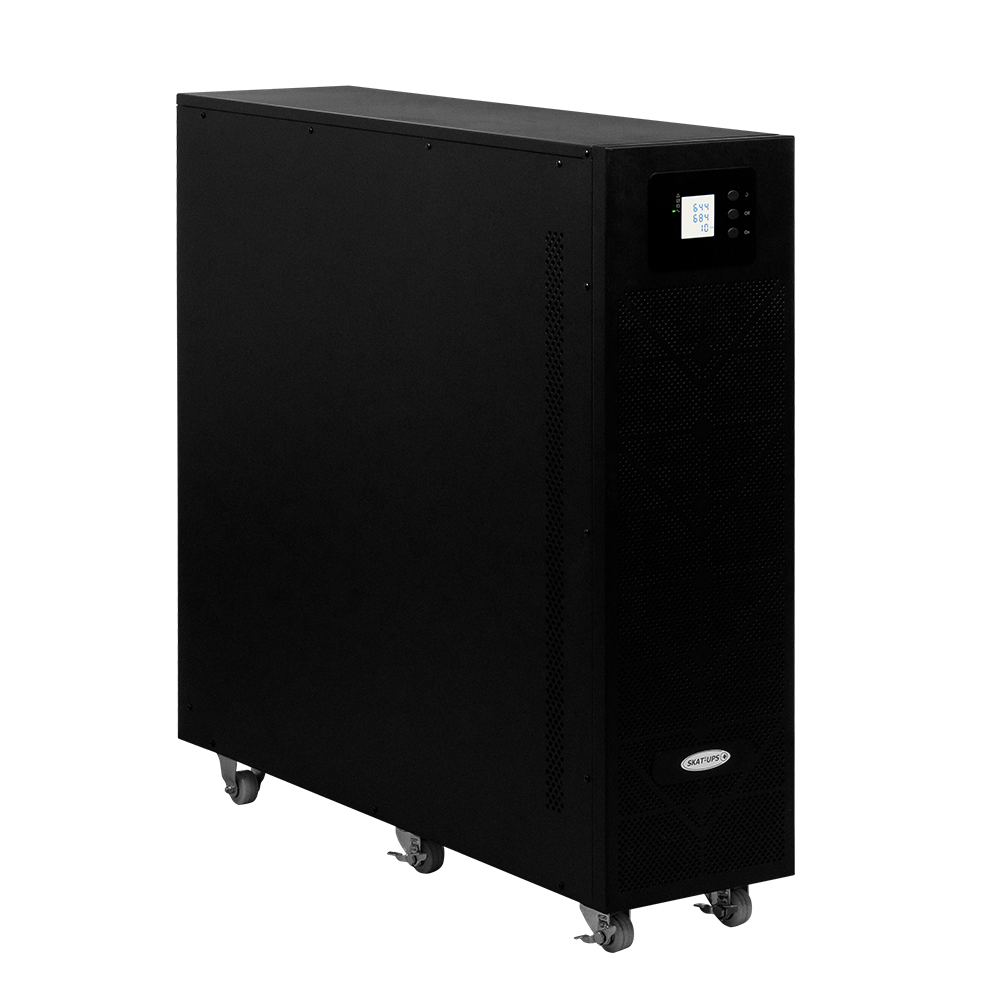

Изображение товара

SKAT-UPS 10-3/3-ON-2х(20x9) – современный программируемый источник бесперебойного питания on-line архитектуры с двойным преобразованием напряжения, трехфазным входом и трехфазным выходом.

Благодаря цифровому управлению, функциям защиты и контроля, этот ИБП обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).

ИБП SKAT-UPS 10-3/3-ON-2х(20x9) рассчитан на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 10 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.

Изделие может быть использовано в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.

Изделие поддерживает технологию PFC (Power Factor Correction/Коррекция фактора мощности).



ПРЕИМУЩЕСТВА УСТРОЙСТВА

Трёхфазный источник бесперебойного питания SKAT-UPS 10-3/3-ON-2х(20x9). Изображение 1КОМПАКТНОЕ РЕШЕНИЕ СО ВСТРОЕННЫМИ АКБ ДЛЯ ОПЕРАТИВНОГО РЕЗЕРВА
Трёхфазный источник бесперебойного питания SKAT-UPS 10-3/3-ON-2х(20x9). Изображение 1ОНЛАЙН СХЕМОТЕХНИКА, ЗАЩИТА ОТ ЛЮБЫХ НЕПОЛАДОК В ТРЕХФАЗНОЙ СЕТИ
Трёхфазный источник бесперебойного питания SKAT-UPS 10-3/3-ON-2х(20x9). Изображение 1НИЗКОЕ ЭНЕРГОПОТРЕБЛЕНИЕ И ВЫСОКИЙ КПД – 94,5%
Трёхфазный источник бесперебойного питания SKAT-UPS 10-3/3-ON-2х(20x9). Изображение 1ШИРОКИЕ ВОЗМОЖНОСТИ МОНИТОРИНГА, УПРАВЛЕНИЯ И АВАРИЙНОГО ОТКЛЮЧЕНИЯ
Трёхфазный источник бесперебойного питания SKAT-UPS 10-3/3-ON-2х(20x9). Изображение 1ВОЗМОЖНОСТЬ КАСКАДНОГО ПОДКЛЮЧЕНИЯ ДО 4-Х УСТРОЙСТВ
  • On-line технология двойного преобразования.  Обеспечивает правильную синусоидальную форму выходного напряжения, а также мгновенный переход из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза).
  • Широкие коммуникационные возможности. Двунаправленный коммуникационный интерфейс RS-232, порт связи USB, сетевой порт RS485 (RJ45); два интеллектуальных порта для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.); разъем для подключения устройства дистанционного аварийного отключения питания (EPO); коммуникационный порт типа «сухой контакт».
  • Моноблочный корпус со встроенными АКБ. 2 группы по 20 шт, 9 Ач. Обеспечивает компактное размещение и оперативный резерв.
  • Возможность подключения внешних групп АКБ. Позволяет наращивать время автономной работы.
  • "Горячая" замена АКБ. Позволяет дополнительно увеличивать время резерва, производя замену АКБ без отключения нагрузки.
  • Трёхуровневый режим заряда АКБ. Увеличивает срок службы АКБ и оптимизирует время её заряда.
  • Многофункциональная защита подключенного оборудования. Стабилизация выходного напряжения и частоты с точностью 1%, подавление импульсов высоковольтных и высокочастотных помех, защита от грозовых разрядов и всплесков напряжения.
  • Широкий диапазон стабилизации. В интервале от 208 до 478 В (в зависимости от уровня нагрузки) источник стабилизирует выходное напряжение без использования ресурса АКБ, тем самым продлевает их срок службы.
  • Пользовательская настройка номинального входного и выходного напряжения. 380/400/415 В.
  • Расширенный диапазон входной частоты. От 40 до 70 Гц - обеспечивает совместимость с резервными генераторами.
  • Защита ИБП и АКБ. От перегрева, перегрузки, короткого замыкания, глубокого разряда АКБ. Встроенная функция самодиагностики.
  • Функция "холодного старта". ИБП можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ.
  • Автоматический и ручной байпас. Автоматический - повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования. Ручной (сервисный) - возможность полностью выключить ИБП, например, для проведения профилактического обслуживания или ремонтных работ.
  • Функциональный ЖК-дисплей. Отображает актуальную информацию о напряжении в сети, текущей нагрузке, состоянии аккумуляторных батарей и другое. Удобный, интуитивно понятный интерфейс позволяет легко контролировать всю систему.
  • Низкое энергопотребление и высокий коэффициент полезного действия (КПД). Что сокращает затраты на электроэнергию, увеличивает срок службы АКБ и снижает нагрузку на системы охлаждения.
  • Режим ECO (экономичный режим). Можно использовать для снижения потребления электроэнергии, если нагрузка некритична к качеству электрической сети. В этом режиме источник питает нагрузку через внутренний электронный байпас, таким образом снижая потери энергии в выпрямителе и инверторе.
  • Коррекция коэффициента мощности (PFC  - Power Factor Correction). Уменьшает реактивную составляющую потребляемой мощности, что приводит к снижению потерь энергии и повышению эффективности работы источника питания.


Комплектация: Трёхфазный источник бесперебойного питания SKAT-UPS 10-3/3-ON-2х(20x9). Изображение 6

источник бесперебойного питания - 1 шт.
кабель USB - 1 шт.
кабель RS-242 - 1 шт.
наконечник кабельный (кольцо) - 15 шт.
ответная часть разъема для подключения контакта EPO - 1 шт.
ответная часть разъема информационных выходов в формате «Сухой контакт» - 1 шт.
руководство по эксплуатации - 1 шт.

Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В

заводская установка

380

настраивается пользователем

380/400/415

Диапазон входного напряжения без перехода на питание от АКБ

при 100% нагрузки, В

305... 478

при 50% нагрузки, В

208... 478

Номинальная частота входного напряжения, (Fном), Гц

50

Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц

45...55

Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380 В

заводская установка

-45%; +25%

настраивается пользователем

+ 10 %; + 15 %;

+ 20 %; - 20 %; - 30 %

Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном=380 В

заводская установка

-45%; +25%

настраивается пользователем

+ 10 %; + 15%;

 + 20 %; - 20%; - 30%;

Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном

±10%

Входной коэффициент мощности, не менее

0,99

Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более

3%

Питание от генератора

поддерживается

ВЫХОДНЫЕ ПАРАМЕТРЫ

Номинальная выходная мощность

Полная, ВА

10000*

Активная, Вт

9000*

Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В

заводская установка

380

настраивается пользователем

380/400/415

Выходной коэффициент мощности, не менее

0,9

Статическая точность выходного напряжения при изменении нагрузки в пределах 0... 100%, %

±1

Отклик переходного напряжения (при линейной нагрузке)

±5

Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, %

±1; ±2; ±4; ±5; ±10

Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц

50±0,1% или 60±0,1%

Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)

3:1

Коэффициент мощности в резерве

0,9

Коэффициент нелинейных искажений выходного напряжения (THD), %, не более

линейная нагрузка

2

нелинейная нагрузка

5

Форма выходного напряжения

синусоидальная

ЭФФЕКТИВНОСТЬ

Режим «ОСНОВНОЙ», %, не менее

93,5

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

Ёмкость встроенных АКБ, Ач

9 Ач

Количество АКБ, шт.

2х20

Ток заряда АКБ, А, не более

1,35

ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ

Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)

≥ 110%

через 60 мин

110%–125%

через 10 мин

125–150

через 1 мин

> 150

немедленно

Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения)

≥ 110%

через 10 мин

110%–125%

через 1 мин

125–150%

через 5 с

> 150%

немедленно

Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая C), А

20

Номинальный ток нейтрального кабеля в режиме «БАЙПАС», А

1,7хIном

Габаритные размеры ШхГхВ (без упаковки), не более, мм

250х828х868

Масса, НЕТТО, кг, не более

165

Диапазон рабочих температур, °С

0...+40

Относительная влажность воздуха (без конденсации), %, не более

90

ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т..)

Степень защиты оболочкой по ГОСТ 14254

Степень защиты IP20
