Описание

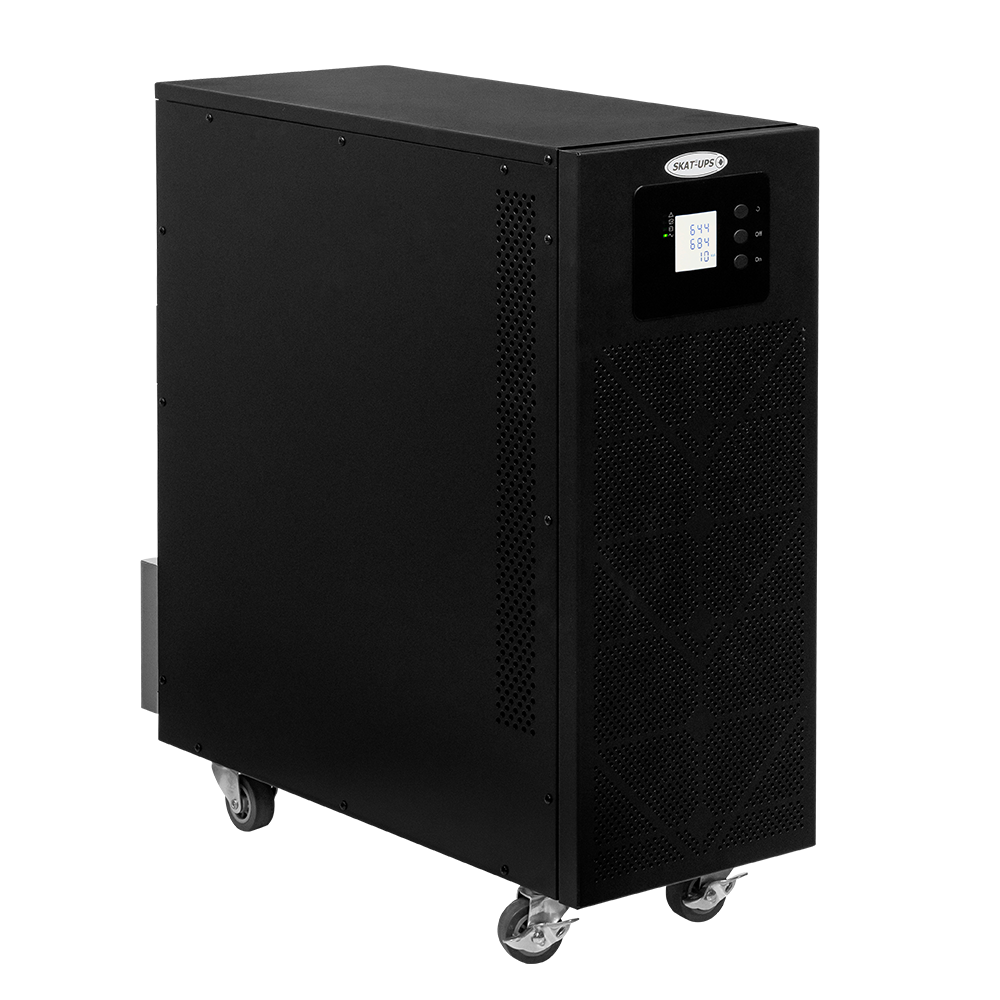

SKAT-UPS 20-3/3 — современный экономичный трёхфазный источник бесперебойного питания с двойным преобразованием напряжения, цифровым управлением, функциями защиты и контроля.
ИБП SKAT-UPS 20-3/3 обеспечивает безопасную и надёжную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трёхфазным напряжением. При отсутствии напряжения сети ИБП использует электроэнергию, запасённую в аккумуляторных батареях.
Источник рассчитан на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 20 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.
ИБП SKAT-UPS 20-3/3 может быть использован в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.
Возможность подключения SNMP-модуля CY 504 или DA 806.
Таблица примерного времени резерва, час
SKAT-UPS 20-3/3 (192 В)
| Ёмкость АКБ, Ач | Нагрузка, ВА | ||||
| 2500 | 5000 | 10000 | 15000 | 20000 | |
| 16х40 | 2 ч | 1 ч | 30 мин | 20 мин | 15 мин |
| 16х65 | 3ч 30мин | 1ч 45мин | 50 мин | 35 мин | 25 мин |
| 16х100 | 5ч 40мин | 2ч 50мин | 1ч 20мин | 50 мин | 40 мин |
| 16х120 | 6ч 50мин | 3ч 20мин | 1ч 40мин | 1ч | 50 мин |
| 16х150 | 8ч 30мин | 4ч 15мин | 2 ч | 1ч 20мин | 1ч |
| 16х200 | 11ч 30мин | 5ч 40мин | 2ч 45мин | 1ч 50мин | 1ч 20мин |
| 16х250 | 14ч 20мин | 7 ч | 3ч 30мин | 2ч 20мин | 1ч 40мин |
SKAT-UPS 20-3/3 (216В)
| Ёмкость АКБ, Ач | Нагрузка, ВА | ||||
| 2500 | 5000 | 10000 | 15000 | 20000 | |
| 18х40 | 2ч 30мин | 1ч 15мин | 35 мин | 25 мин | 20 мин |
| 18х65 | 4ч | 2 ч | 1 ч | 40 мин | 30 мин |
| 18х100 | 6ч 20мин | 3ч 10мин | 1ч 30мин | 1 ч | 45 мин |
| 18х120 | 7ч 40мин | 3ч 50мин | 1ч 50мин | 1ч 15мин | 55 мин |
| 18х150 | 9ч 40мин | 4ч 45мин | 2ч 20мин | 1ч 30мин | 1ч 10мин |
| 18х200 | 12ч 30мин | 6ч 20мин | 3ч 10мин | 2ч | 1ч 30мин |
| 18х250 | 16ч | 8ч | 4 ч | 2ч 40мин | 2 ч |
SKAT-UPS 20-3/3 (240 В)
| Ёмкость АКБ, Ач | Нагрузка, ВА | ||||
| 2500 | 5000 | 10000 | 15000 | 20000 | |
| 20х40 | 2ч 50мин | 1ч 25мин | 40 мин | 30 мин | 25 мин |
| 20х65 | 4ч 40мин | 2ч 20мин | 1ч 10мин | 45 мин | 35 мин |
| 20х100 | 7ч | 3ч 30мин | 1ч 40мин | 1ч 10мин | 50 мин |
| 20х120 | 8ч 30мин | 4ч 15мин | 2ч | 1ч 25мин | 1 ч |
| 20х150 | 10ч 30мин | 5ч 20мин | 2ч 40мин | 1ч 40мин | 1ч 20мин |
| 20х200 | 14ч | 7ч 10мин | 3ч 30мин | 2ч 20мин | 1ч 40мин |
| 20х250 | 18 ч | 9 ч | 4ч 30мин | 3 ч | 2ч 15мин |
Преимущества ИБП SKAT-UPS 20-3/3
микропроцессорное управление
двойное преобразование ONLINE
полный автомат. Заряд и защита АКБ. Защита нагрузки
чистый синус
на выходе
на выходе
длительный резерв (зависит от ёмкости АКБ)
гарантия 5 лет
- стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
- качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 380/400/415 В переменного тока и суммарной потребляемой мощностью до 20 000 ВА;
- высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
- многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
- технология Online, обеспечивающую отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
- правильная синусоидальная форма выходного напряжения;
- стабильная частота выходного напряжения;
- подавление импульсов высоковольтных и высокочастотных помех;
- повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
- светодиодную индикацию режимов работы и состояния аккумуляторных батарей, а также звуковую сигнализацию о разряде и неисправностях;
- длительный автономный режим;
- возможность горячей замены АКБ;
- низкое энергопотребление и высокий коэффициент полезного действия (КПД), что сокращает затраты на электроэнергию, увеличивает срок службы АКБ и снижает нагрузку на системы охлаждения;
- расширенный диапазон входной частоты (см. п.4 таблицы), благодаря чему изделие хорошо совместимо с резервными генераторами;
- режим ECO (экономичный режим), который позволяет снизить энергопотребление. Если сетевое напряжение находится в пределах номинального диапазона (см. п.5 таблицы), питание на нагрузку подаётся непосредственно от сети и инвертор источника находится в режиме ожидания, при выходе сетевого напряжения за пределы номинального диапазона, источник мгновенно переходит в режим питания нагрузки через инвертор;
- коррекцию коэффициента мощности (может достигать значения 0,9), благодаря чему не вносит искажений во входную электросеть;
- трёхуровневый режим заряда АКБ с помощью встроенного интеллектуального зарядного устройства, что увеличивает срок службы АКБ и оптимизирует время её заряда;
- возможность полностью выключить ИБП, например, для проведения профилактического обслуживания или ремонтных работ посредством сервисного (ручного) байпаса, который используется в случае необходимости;
- удобство и простота обслуживания и эксплуатации;
- высокая эффективность вследствии применения технологии двойного преобразования напряжения;
- возможность пользовательской настройки номинального значения входного и выходного напряжения (см. п.1 и п.9 таблицы);
- наличие предстартовой автоматической самодиагностики, что обеспечивает своевременное выявление возможных проблем и исключает сбои в работе потребителей.
| № п/п |
Наименование параметра |
Значение параметра | ||||
| ВХОДНЫЕ ПАРАМЕТРЫ | ||||||
| 1 | Номинальное входное напряжение, Uном, В | заводская установка | 380 | |||
| настраивается пользователем | 380/400/415 | |||||
| 2 | Диапазон входного напряжения без перехода в режим работы от батарей | при 100 % нагрузки, В | 305…478 | |||
| при 50 % нагрузки, В | 208…478 | |||||
| 3 | Номинальная входная частота, (Fном), Гц | 50 | ||||
| 4 | Диапазон частоты входного напряжения без перехода на питание от АКБ при 100 % нагрузки, Гц | 40…70 | ||||
| 5 | Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном = 380 В | заводская установка | -45 %; +25 % | |||
| настраивается пользователем | + 10 %; + 15 %; + 20 %; - 20 %; - 30 % |
|||||
| 6 | Диапазон входного напряжения, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, % от Uном = 380 В | заводская установка | -45 %; +25 % | |||
| настраивается пользователем | + 10 %; + 15 %; + 20 %; - 20 %; - 30 % |
|||||
| 7 | Диапазон входной частоты, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, % от Fном | ±10 % | ||||
| 8 | Входной коэффициент мощности, не менее | 0,99 | ||||
| 9 | Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более | 3 % | ||||
| 10 | Питание от генератора | поддерживается | ||||
| ВЫХОДНЫЕ ПАРАМЕТРЫ | ||||||
| 11 | Номинальная выходная мощность | полная, ВА | 20 000* | |||
| активная, Вт | 18 000* | |||||
| 12 | Номинальное выходное напряжение, В | заводская установка | 380 | |||
| настраивается пользователем | 380/400/415 | |||||
| 13 | Выходной коэффициент мощности, не менее | 0,9 | ||||
| 14 | Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100 %, % | ±1 | ||||
| 15 | Отклик переходного напряжения (при линейной нагрузке) | ±5 | ||||
| 16 | Фазовый баланс (100 % несбалансированная нагрузка) | 120° ±1° | ||||
| 17 | Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10 %), настраивается пользователем, % | ±1; ±2; ±4; ±5; ±10 |
||||
| 18 | Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц | 50±0,1% или 60±0,1% |
||||
| 19 | Максимальный коэффициент пиковой импульсной нагрузки (крест- фактор) | 3:1 | ||||
| 20 | Коэффициент мощности в резерве | при количестве АКБ внешних, шт. | 20 | 0,9 | ||
| 18 | 0,8 | |||||
| 16 | 0,7 | |||||
| 21 | Коэффициент нелинейных искажений напряжения на выходе (THDv), %, не более | линейная нагрузка | 2 | |||
| нелинейная нагрузка |
5 |
|||||
| 22 | Форма выходного напряжения | синусоидальная | ||||
| ЭФФЕКТИВНОСТЬ | ||||||
| 23 | Коэффициент полезного действия, %, не менее | 94,5 | ||||
| АККУМУЛЯТОРНАЯ БАТАРЕЯ | ||||||
| 24 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |||||
| 25 | Рекомендуемая емкость АКБ внешних, Ач | от 40** | ||||
| 26 | Количество АКБ (настраивается пользователем), шт. | 16(±96В)/ 18(±108В)/ 20(±120В) | ||||
| 27 | Ток заряда АКБ (ограничен входным током), А, не более | 18 | ||||
| ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ | ||||||
| 28 | Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | ≥103 % — 125 % | через 10 мин | |||
| 125 % — 150 % | через 1 мин | |||||
| > 150 % | немедленно | |||||
| 29 | Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) | ≥ 103 % — 110 % | через 10 мин | |||
| 110 % — 125 % | через 1 мин | |||||
| 125 % — 150% | через 5 с | |||||
| > 150 % | немедленно | |||||
| 30 | Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая C), А | 40 | ||||
| 31 | Номинальный ток нейтрального кабеля в режиме «БАЙПАС», А | 1,7хIном | ||||
| 32 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 250х608х655 | |||
| в упаковке | 350х710х700 | |||||
| 33 | Масса, НЕТТО (БРУТТО), кг, не более | 40 (52) | ||||
| 34 | Диапазон рабочих температур, °С | 0…+40 | ||||
| 35 | Относительная влажность воздуха (без конденсации), %, не более | 95 | ||||
| 36 | Высота над уровнем моря, не более, м | 1500*** | ||||
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | ||||||
| 37 | Степень защиты оболочкой по ГОСТ 14254 | IP20 | ||||
| 38 | Содержание драгоценных металлов и камней | нет | ||||
* Если изделие эксплуатируется при температуре выше +40 °С, то при увеличении температуры на 5 °С, мощность нагрузки следует уменьшить на 12 %. Запрещается эксплуатация изделия при температуре выше 50 °С.
** АКБ в комплект поставки не входят
*** Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря, (см. таблицу ниже) (Нагрузочный коэффициент равен максимальной нагрузке в высокогорном месте, деленной на номинальную мощность изделия)
| Высота (м) | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 |
| Нагрузочный коэффициент | 100% | 95% | 90% | 85% | 80% | 75% | 70% | 65% |
Характеристики
Оплата
Оплатить заказ Вы можете безналичным переводом по реквизитам, указанным в выставленном счёте после оформления заказа.
Доставка
«Альянс групп»предоставляет полный комплекс услуг по доставке оборудования в любую точку страны, любым видом транспорта.
Получить приобретённый товар Вы можете удобным для Вас способом:
- Самовывозом с нашего склада, расположенного по адресу- г. Москва, 104 км. МКАД, д. 8А.
- Воспользоваться услугой доставки в пределах Москвы и Московской области. Заказ и согласование даты доставки осуществляется через Вашего менеджера.
Если сумма заказа превышает 50 тыс. рублей, доставка по одному адресу Получателя осуществляется БЕСПЛАТНО.
- Доставка заказа в регионы России осуществляется через транспортные компании. Доставка груза до транспортной компании производится нашим транспортом.
Тарифы доставки по Москве:
При сумме заказа менее 50 тыс. рублей, доставка по Москве осуществляется по тарифам зоны:
- зона 3 — 500 руб.;
- зона 1 — 1000 руб.;
- зона 2, 4 — 1500 руб.;
- зона 5 — 2000 руб
Транспортные компании, с которыми мы сотрудничаем:
- Деловые линии
- Байкал-Сервис
- СДЭК
- Энергия
- Другим удобным для вас способом по согласованию
Вас также может заинтересовать:

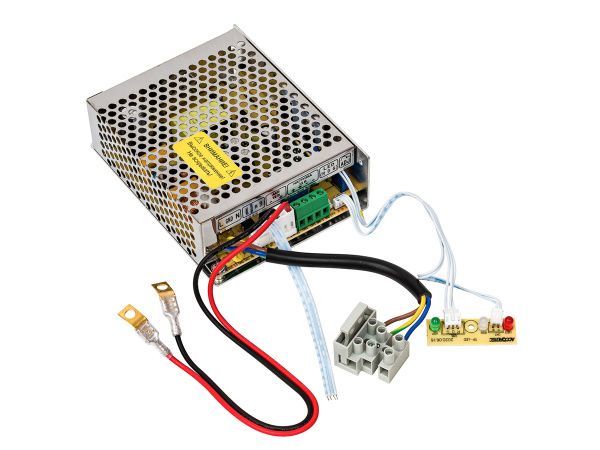

Комплект бесперебойного питания для обеспечения бесперебойного питания аппаратуры постоянным напряжением 12VDC и установки в термошкафы. Защита: от перегрузки, короткого замыкания, переполюсовки, глубокого разряда АКБ. В состав входят: AC/DC преобразователь 230/12V, 75Вт, блок переключения питания с зарядным устройством БПЗУ-12. Напряжение питания 94÷264VAC, 47÷63Гц. Выходное напряжение 9,5÷13,5VDC. Напряжение отсечки АКБ от нагрузки 9,5÷10,2VDC. Максимальный ток нагрузки 5А. Ток заряда батареи 1А. Диапазон рабочих температур – 25° ÷ +60°С. Габаритные размеры (без кронштейна для АКБ) 134х150х86мм
