Описание

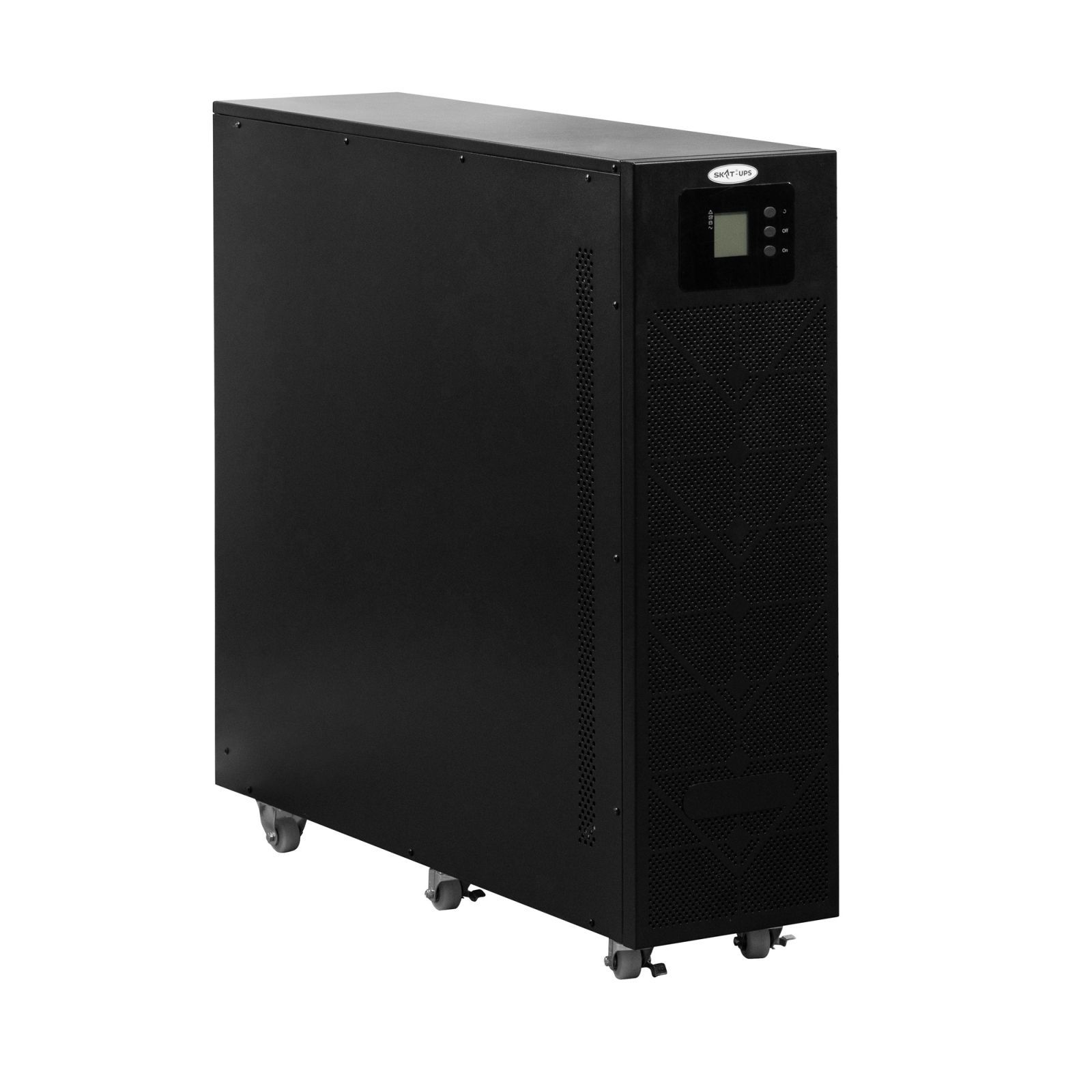

SKAT-UPS 40-3/3-ON-2x(30x9) – современный программируемый источник бесперебойного питания on-line архитектуры с двойным преобразованием напряжения, трехфазным входом и трехфазным выходом.
Благодаря цифровому управлению, функциям защиты и контроля, этот ИБП обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).
ИБП SKAT-UPS 40-3/3-ON-2x(30x9) рассчитан на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 40 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.
Изделие может быть использовано в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.
Изделие поддерживает технологию PFC (Power Factor Correction/Коррекция фактора мощности).
ПРЕИМУЩЕСТВА УСТРОЙСТВА
 | КОМПАКТНОЕ РЕШЕНИЕ СО ВСТРОЕННЫМИ АКБ ДЛЯ ОПЕРАТИВНОГО РЕЗЕРВА |
 | ОНЛАЙН СХЕМОТЕХНИКА, ЗАЩИТА ОТ ЛЮБЫХ НЕПОЛАДОК В ТРЕХФАЗНОЙ СЕТИ |
 | НИЗКОЕ ЭНЕРГОПОТРЕБЛЕНИЕ И ВЫСОКИЙ КПД – 94,5% |
 | ШИРОКИЕ ВОЗМОЖНОСТИ МОНИТОРИНГА, УПРАВЛЕНИЯ И АВАРИЙНОГО ОТКЛЮЧЕНИЯ |
 | ВОЗМОЖНОСТЬ КАСКАДНОГО ПОДКЛЮЧЕНИЯ ДО 4-Х УСТРОЙСТВ |
- On-line технология двойного преобразования. Обеспечивает правильную синусоидальную форму выходного напряжения, а также мгновенный переход из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза).
- Широкие коммуникационные возможности. Двунаправленный коммуникационный интерфейс RS-232, порт связи USB, сетевой порт RS485 (RJ45); два интеллектуальных порта для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.); разъем для подключения устройства дистанционного аварийного отключения питания (EPO); коммуникационный порт типа «сухой контакт».
- Моноблочный корпус со встроенными АКБ. 2 группы по 30 шт, 9 Ач. Обеспечивает компактное размещение и оперативный резерв.
- Возможность подключения внешних групп АКБ. Позволяет наращивать время автономной работы.
- "Горячая" замена АКБ. Позволяет дополнительно увеличивать время резерва, производя замену АКБ без отключения нагрузки.
- Трёхуровневый режим заряда АКБ. Увеличивает срок службы АКБ и оптимизирует время её заряда.
- Многофункциональная защита подключенного оборудования. Стабилизация выходного напряжения и частоты с точностью 1%, подавление импульсов высоковольтных и высокочастотных помех, защита от грозовых разрядов и всплесков напряжения.
- Широкий диапазон стабилизации. В интервале от 208 до 478 В (в зависимости от уровня нагрузки) источник стабилизирует выходное напряжение без использования ресурса АКБ, тем самым продлевает их срок службы.
- Пользовательская настройка номинального входного и выходного напряжения. 380/400/415 В.
- Расширенный диапазон входной частоты. От 40 до 70 Гц - обеспечивает совместимость с резервными генераторами.
- Защита ИБП и АКБ. От перегрева, перегрузки, короткого замыкания, глубокого разряда АКБ. Встроенная функция самодиагностики.
- Функция "холодного старта". ИБП можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ.
- Автоматический и ручной байпас. Автоматический - повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования. Ручной (сервисный) - возможность полностью выключить ИБП, например, для проведения профилактического обслуживания или ремонтных работ.
- Функциональный ЖК-дисплей. Отображает актуальную информацию о напряжении в сети, текущей нагрузке, состоянии аккумуляторных батарей и другое. Удобный, интуитивно понятный интерфейс позволяет легко контролировать всю систему.
- Низкое энергопотребление и высокий коэффициент полезного действия (КПД). Что сокращает затраты на электроэнергию, увеличивает срок службы АКБ и снижает нагрузку на системы охлаждения.
- Режим ECO (экономичный режим). Можно использовать для снижения потребления электроэнергии, если нагрузка некритична к качеству электрической сети. В этом режиме источник питает нагрузку через внутренний электронный байпас, таким образом снижая потери энергии в выпрямителе и инверторе.
- Коррекция коэффициента мощности (PFC - Power Factor Correction). Уменьшает реактивную составляющую потребляемой мощности, что приводит к снижению потерь энергии и повышению эффективности работы источника питания.
Комплектация:
источник бесперебойного питания - 1 шт.
кабель USB - 1 шт.
кабель RS-242 - 1 шт.
наконечник кабельный (кольцо) - 15 шт.
ответная часть разъема для подключения контакта EPO - 1 шт.
ответная часть разъема информационных выходов в формате «Сухой контакт» - 1 шт.
руководство по эксплуатации - 1 шт.
| Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В | заводская установка | 380 | |
| настраивается пользователем | 380/400/415 | ||
| Диапазон входного напряжения без перехода на питание от АКБ | при 100% нагрузки, В | 305…478 | |
| при 50% нагрузки, В | 208…478 | ||
| Номинальная частота входного напряжения, (Fном), Гц | 50/60 | ||
| Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц | 40...70 | ||
| Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном=380 В | заводская установка | -45%; +25% | |
| настраивается пользователем | + 10 %; + 15%; +20%; | ||
| - 20%; - 30%; | |||
| Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном | ±10％ | ||
| Входной коэффициент мощности, не менее | 0,99 | ||
| Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более | 3% | ||
| Питание от генератора | поддерживается | ||
ВЫХОДНЫЕ ПАРАМЕТРЫ | |||
| Номинальная выходная мощность | Полная, ВА | 40000* | |
| Активная, Вт | 36000* | ||
| Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В | заводская установка | 380 | |
| настраивается пользователем | 380/400/415 | ||
| Выходной коэффициент мощности, не менее | 0,9/1,0 | ||
| Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % | ±1 | ||
| Отклик переходного напряжения (при линейной нагрузке) | ±5 | ||
| Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, % | ±1; ±2; ±4; ±5; | ||
| Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц | 50±0,1% или 60±0,1% | ||
| Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 | ||
| Коэффициент мощности в резерве | 0,9 | ||
| Коэффициент нелинейных искажений выходного напряжения (THD), %, не более | линейная нагрузка | 2 | |
| нелинейная нагрузка | 5 | ||
| Форма выходного напряжения | синусоидальная | ||
ЭФФЕКТИВНОСТЬ | |||
| Режим «ОСНОВНОЙ», %, не менее | 94,5 | ||
АККУМУЛЯТОРНАЯ БАТАРЕЯ | |||
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |||
| Возможность подключения внешних батарей | да | ||
| Количество встроенных батарей | 2 группы по 30 шт. (±180 В) | ||
| Ток заряда АКБ, А, не более | 2,7 | ||
| Напряжение заряда АКБ, В/ячейка | заряд повышенным напряжением постоянного тока до 90% | 2,3 | |
| заряд постоянным напряжением | 1,75 | ||
| плавающий режим | 2,25 | ||
ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ | |||
| Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | ≥ 103–110% | через 60 мин | |
| 110%–125% | через 10 мин | ||
| 125–150 | через 1 мин | ||
| > 150 | немедленно | ||
| Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) | ≥ 103–110% | через 10 мин | |
| 110%–125% | через 1 мин | ||
| 125–150% | через 5 с | ||
| > 150% | немедленно | ||
| Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая C), А | 80 | ||
| Номинальный ток нейтрального кабеля в режиме «БАЙПАС», А | 1,7хIном | ||
| Количество выходных разъемов (клеммы) | 15 | ||
| Количество выходных разъемов (клеммы) для подключения входного напряжения | 4 | ||
| Количество выходных разъемов (клеммы) для подключения нагрузок | 4 | ||
| Количество выходных разъемов (клеммы) для подключения внешних АКБ | 3 | ||
| Количество выходных разъемов (клеммы) для подключения заземления | 4 | ||
| Функция аварийного отключения (EPO) | есть | ||
| Наличие дисплея | да | ||
| Наличие функции холодного старта | да | ||
| Габаритные размеры ШхГхВ, не более, мм | без упаковки | 250х900х868 | |
| в упаковке | 375х1024х1048 | ||
| Масса, НЕТТО (БРУТТО), кг, не более | 215 (236) | ||
| Диапазон рабочих температур, °С | 0…+40 | ||
| Относительная влажность воздуха (без конденсации), %, не более | 95 | ||
| Высота над уровнем моря, не более, м | 1500** | ||
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | |||
| Степень защиты оболочкой по ГОСТ 14254 | IP20 | ||
* Если изделие эксплуатируется при температуре выше +40 °С, то при увеличении температуры на 5 °С, мощность нагрузки следует уменьшить на 12 %, запрещается эксплуатация изделия при температуре выше 50 °С.
** Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря, (см. таблицу ниже) (Нагрузочный коэффициент равен максимальной нагрузке в высокогорном месте, деленной на номинальную мощность изделия)
| Высота (м) | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 |
| Нагрузочный коэффициент | 100% | 95% | 90% | 85% | 80% | 75% | 70% | 65% |
