Центральный блок SF-FP поддерживает работу двухпроводного адресного кольцевого шлейфа (VestaLine) с общим адресным пространством для извещателей Smartec серии Vesta и исполнительных устройств емкостью 255 адресов. Для подключения извещателей к прибору используется модуль сопряжения SF-CM-Х. Все периферийное оборудование, включая модули управления противопожарной автоматикой, запитывается по адресному кольцевому шлейфу без необходимости подвода отдельного питания. Кроме того, к ПКП можно подключать неадресные извещатели любого производителя через специальные модули и метки.
Возможность подключения к системе АПС по RS-485
Приемно-контрольный прибор SF-FP-01D-M может работать как в автономном режиме, так и в составе централизованной системы. Для организации сетевой пожарной сигнализации каждый ПКП серии Vesta-01F оснащен двумя интерфейсами RS-485, с помощью которых он подключается к остальным пожарным приборам и центральному компьютеру. Объединение в сеть выполняется по принципу «ведущий-ведомый», при этом систему можно наращивать неограниченно, что позволяет использовать АПС Smartec для защиты от пожаров объектов различного размера. Такая структура системы обеспечивает быстродействие даже при большом количестве панелей в сети.
Отказоустойчивость и управление противопожарной автоматикой
Пожарная сигнализация Vesta-01F – это децентрализованная система, каждый сегмент которой может продолжать независимо работать при повреждении сети или в случае ремонтных работ. Для управления противопожарной автоматикой используются специализированные модули управления и мониторинга с питанием от шлейфа.

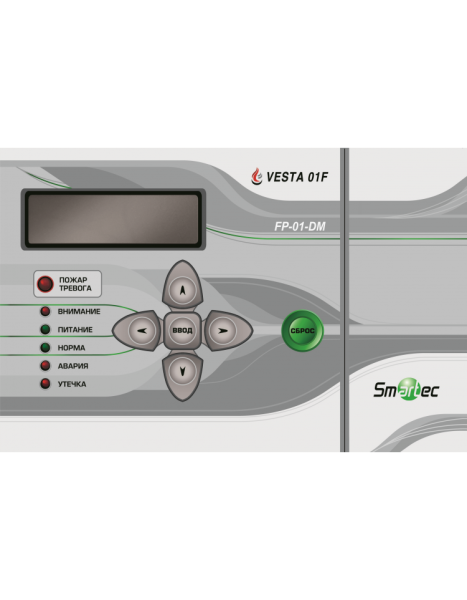

Наличие ЖК-дисплея и кнопок управления
На ЖК-дисплее приемно-контрольного прибора отображается информация о работе системы АПС, в том числе о текущем состоянии извещателей и других приборов, а также о тревожных событиях и неисправностях. В отличие от SF-FP-01-M, в модели SF-FP-01D-M имеется клавиатура, обеспечивающая удобство настройки и управления данным ПКП.
- До 255 адресных устройств
- Работа в автономном режиме и в составе централизованной системы
- Неограниченное число ПКП серии Vesta-01F в составе сетевой системы
- Возможность управления противопожарной автоматикой
- Один адресный кольцевой шлейф до 1000 м с возможностью ответвления (VestaLine)
- Контроль шлейфа на обрыв, КЗ, утечку на «землю»
- Две линии RS-485 для подключения к другим ПКП серии Vesta-01F
- ЖК-дисплей
- Кнопки настройки и управления
- Корпус из металла
- Два исполнения для различного монтажа
