Назначение

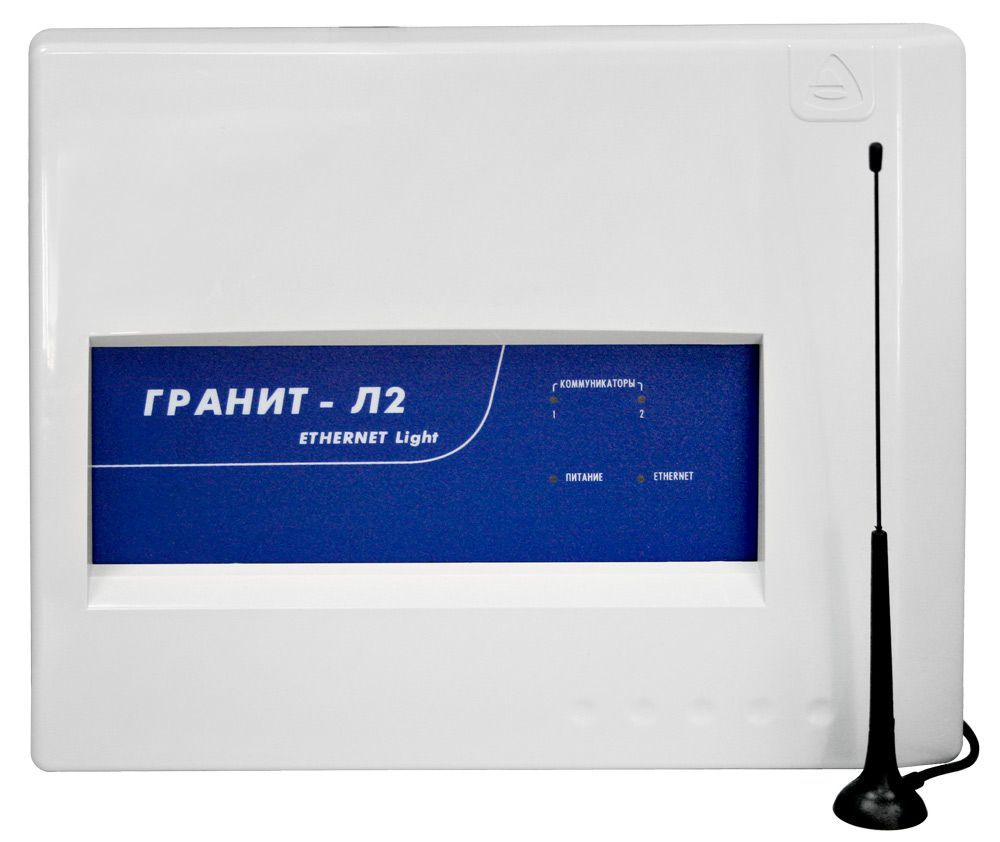

Центральный модем предназначен для построения интегрированной системы безопасности (ИСБ) «ЛАВИНА», обеспечивая приём извещений от объектовых приборов через телефонную сеть стандарта GSM.
Особенности
Отличием версии Light является возможность установить в концентратор до 2-х универсальных коммуникаторов, тогда как концентратор «ГРАНИТ-Л2» ETHERNET поддерживает работу с 8 коммуникаторами. Функционал при этом остается прежним.
Центральный модем (концентратор) подключается к компьютеру по интерфейсу Ethernet (протокол TCP/IP). К ПК можно подключить несколько концентраторов, используя сетевой коммутатор AR-Link N5R.

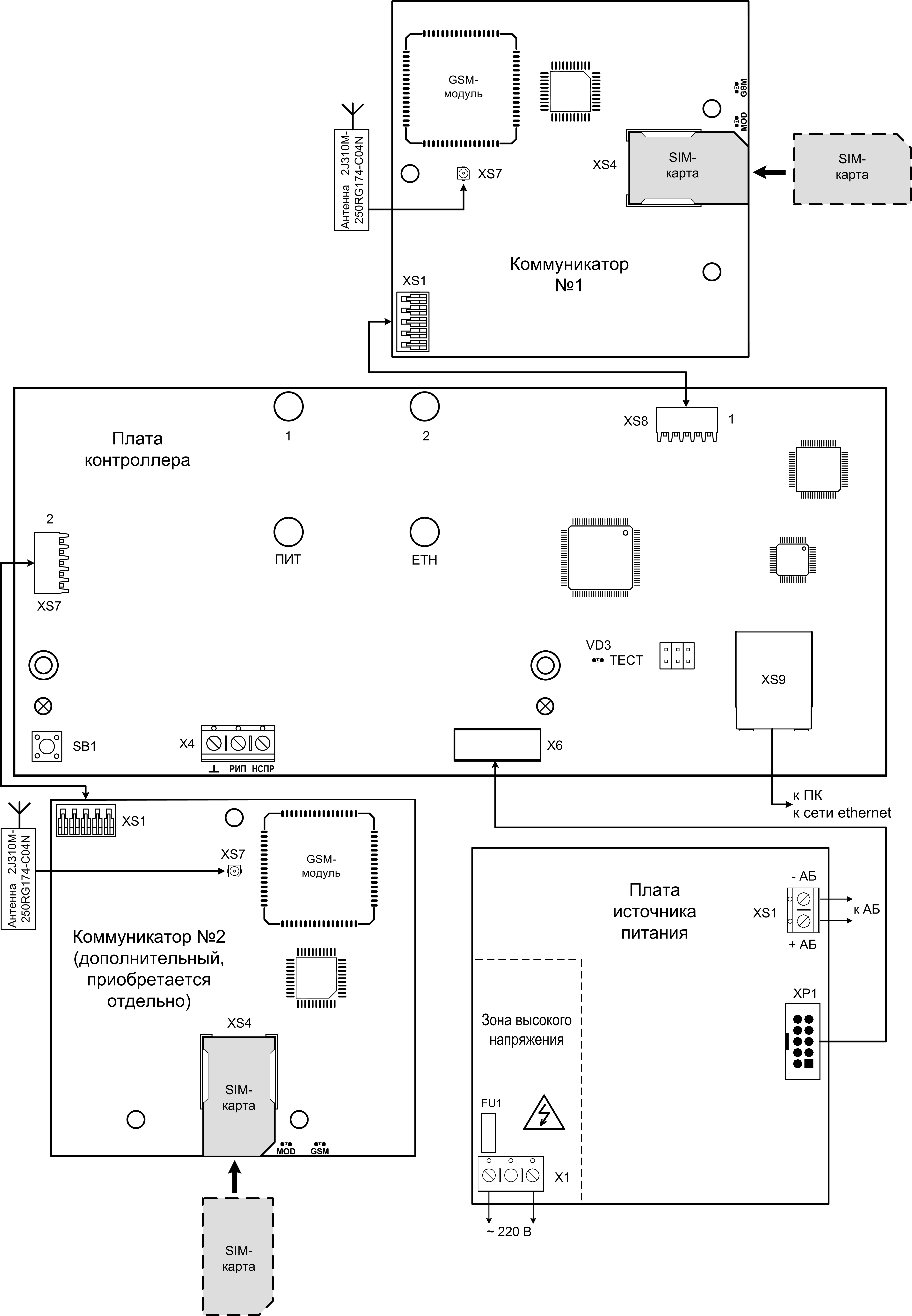

Поддерживает работу с 1 или 2 универсальными коммуникаторами (версии 4) и обеспечивает следующие функции:
- Прием и декодирование информации от объектовых приборов;
- Передачу принятых данных на компьютер с установленным ПО «ЛАВИНА»;
- Прием квитанции от компьютера с установленным ПО "ЛАВИНА" и передача ее на объектовый прибор;
- Возможность приема SMS сообщений;
- Программирование параметров концентратора и его коммуникаторов через Ethernet интерфейс концентратора.
Контроль канала связи осуществляется посылкой объектовым прибором сигнала "прибор работает" на ПЦН "ЛАВИНА" с программируемой периодичностью, при этом программное обеспечение фиксирует состояние связи. Канал доставки SMS сообщений не контролируется.
Программирование новых объектовых приборов Гранит-3Л,-5Л,-8Л,-12Л (УК), а так же Кварц Л версии 3.1 и выше и Гранит-3,-5,-8,-12(Р) (USB) с коммуникаторами возможно удаленно по каналам доставки извещений. Реализована защита от свободного перепрограммирования злоумышленником.
Поддерживает все алгоритмы работы (А, В и С) согласно свода правил СП 484.1311500.2020 "Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования", действующего с 01.03.2021 г.
| Интерфейс связи | ETHERNET 10/100 Мбит/с | Количество универсальных коммуникаторов | 1 или 2* | Напряжение питания сети (переменный ток 50 Гц) | 187…242 В | Мощность, потребляемая от сети, не более | 15 Вт | Номинальная емкость резервной аккумуляторной батареи | 7 Ач | Средний ток потребления от аккумуляторной батареи в дежурном режиме, не более | 120…140 мА | Диапазон рабочих температур | 5... 45 °С | Масса без аккумуляторной батареи, не более | 2,5 кг | Габаритные размеры | 325x261x90 мм | Степень защиты, не менее | IP10 | Срок службы, лет | 10 лет |
