Состав
- турникет со встроенной электроникой управления
- маховик с автоматическими планками «Антипаника»
- пульт дистанционного управления
Формирование зоны прохода
Для обеспечения быстрого и удобного прохода людей рекомендуется устанавливать по одному турникету на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки 30 человек в минуту.
При необходимости турникеты могут комплектоваться ограждениями, выполненными с ними в едином дизайне.
Безопасность
Автоматические планки «Антипаника» – современное решение, позволяющее оперативно освободить проход для эвакуации людей при возникновении экстренной ситуации. По сигналу от системы контроля доступа или при аварийном отключении питающего напряжения планки мгновенно складываются и не препятствуют безопасному выходу.
После снятия сигнала аварийной разблокировки или восстановления питающего напряжения планка переводится в рабочее (горизонтальное) положение вручную.
Плата управления предусматривает аварийное открытие прохода по сигналу пожарной сигнализации (вход Fire Alarm).
Возможно подключение к турникету датчика контроля зоны прохода и сирены.
Управление турникетом
Управление турникетом TTR-07.1 возможно как от системы контроля доступа, так и автономно с помощью пульта дистанционного управления (входит в стандартный комплект поставки) или устройства радиоуправления (приобретается отдельно).
Возможность выбора режима управления (импульсный или потенциальный) обеспечивает корректную работу в системах контроля доступа любых производителей.
Режим работы — разрешение или запрет прохода — может быть задан независимо для каждого направления прохода. Встроенные в стойку турникета оптические датчики поворота преграждающих планок фиксируют реальный факт прохода и его направление, что обеспечивает корректный учет рабочего времени в системах контроля доступа.
Плата управления конструктивно размещена в корпусе турникета и обеспечивает полный набор режимов управления турникетом, имеет входы для подключения датчика контроля зоны прохода с сиреной и выходы для подключения выносных индикаторов.
Плавный доворот планок осуществляется за счет встроенного гидравлического демпфера.
Индикация

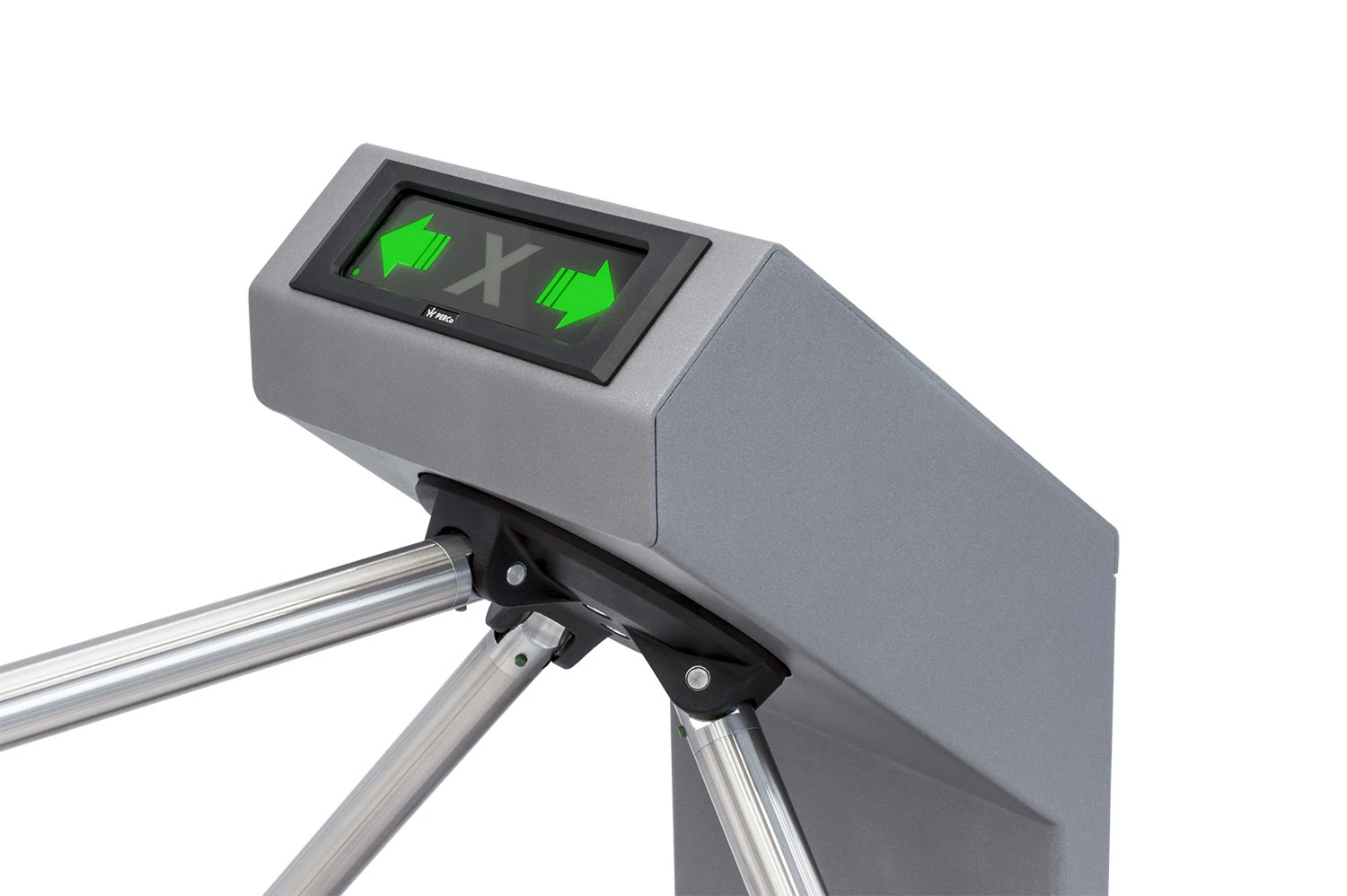

Индикация состояния турникета (открыто/закрыто) и направления прохода размещены на передней крышке.
| Напряжение питания | 12В постоянного тока |
| Мощность | не более 72Вт |
| Пропускная способность в режиме однократного прохода | 30 чел./мин |
| Пропускная способность в режиме свободного прохода | 60 чел./мин |
| Габаритные размеры (длина×ширина×высота), без планок | 280×260×1054 мм |
| Габаритные размеры (длина×ширина×высота), с планками | 798×752×1054 мм |
| Ширина зоны прохода | 530 мм |
| Рабочий температурный диапазон | от +1°C до +50°C |
| Средняя наработка на отказ | не менее 4 000 000 проходов |
| Средний срок службы | 8 лет |
| Количество направлений прохода | 2 |
| Планки антипаника | автоматическая |
| Степень защиты оболочки IP | IP41 |
| Ток потребления | не более 6.0 А |
