Спринклер TY3551

Спринклер TYCO TY3551

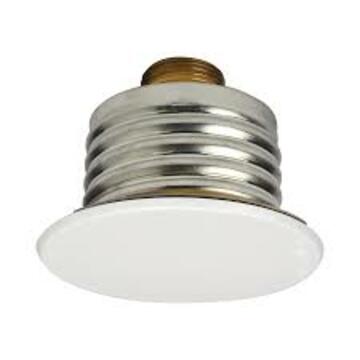

TY3551 Ороситель спринклерный скрытый RFII, Колба 5 мм, Ру 17.3 бар , К=80, 68С, 93С, белая крышка Колба 3 мм, Ру 17.3 бар. Скрытые спринклерные оросители TY3551 «Royal Flush II» серии RFII имеют характерную особенность декоративного плана: плоскую декоративную крышку, разработанную для того, чтобы маскировать ороситель.

Скрытые спринклерные оросители «Royal Flush II» серии RFII имеют характерную особенность декоративного плана: плоскую декоративную крышку, разработанную для того, чтобы маскировать ороситель. Это наилучший выбор для помещений с высокими требованиями к архитектуре - таких, как вестибюли гостиниц, офисные здания, рестораны, театры, церкви.

Оросители модели TY3531 и TY3551 расчитаны на максимальное давление 17.3 бар, что позволяет применять их в различных системах спринклерного пожаротушения включая системы устанавливаемые в высотные здания.

Оросители имеют К=80 и температуру срабатывания колбового замка 68С, фиксатора (легкоплавкий припой) декоративной крышки 57С

Принцип действия оросителя скрытого типа.

Крышка оросителя состоит из двух частей между которыми на несен низкотемпературный припой, который при достижении 57С переходит в жидкое состояние и нижняя часть крышки отсоеденяется и открывает сам ороситель. Распылительная часть оросителя выполнена на подвижных ножках-креплениях. После того, как крышка оросителя отсоеденилась, распылительная часть выдвигается ниже линии потолка под действием силы тяжести. При достижении температуры в защищаемом помещении выще 68С, срабатывает колбовый замок оросителя и начинается выход огнетущащего вещества.

Каждое изделие оборудовано узлом «крышка в сборе», который скрывает рабочие части оросителя, расположенные выше подвесного потолка. Разделяемая двухэлементная конструкция крышки и монтажного патрона позволяет производить монтаж оросителей и опрессовку установки пожаротушения до монтажа подвесного потолка или нанесения отделочного покрытия. Разделяемая конструкция также позволяет производить демонтаж панелей подвесного потолка для получения доступа к эксплуатационному оборудованию здания без предварительного слива системы пожаротушения и демонтажа оросителей.

Кроме того, разделяемая конструкция оросителя предоставляет возможность регулировки высоты крышки на ½" (12,7 мм) по вертикали, что позволяет снизить требования к точности отреза ответвления, идущего от трубопровода к оросителю.

Спринклерные оросители серии RFII поставляются в комплекте со снимаемой защитной крышкой из пластика. Эту защитную крышку можно временно снять при монтаже, а потом установить обратно, чтобы защитить спринклер до тех пор, пока не смонтируют или не закончат отделку подвесных потолков. Кончик защитной крышки можно также использовать в качестве указателя центра потолочного отверстия в заштукатуренном перекрытии, потолочной плитке и т.п., мягко нажимая защитной крышкой на материал потолка. После завершения работ по монтажу потолка снимите защитную крышку и установите узел «крышка в сборе».

При желании скрытые спринклеры «Royal Flush II» серии RFII стандартного реагирования (колба 5 мм) могут быть укомплектованы силиконовым герметиком от воздуха и пыли (заказывается отдельно). Герметик от воздуха и пылипредназначен для чистых помещений, в которых желательно остановить проникновение воздуха и пыли из надпотолочного пространства через крышку оросителя.

Внимание!
Герметичная установка оросителя с резьбой ½"NPT должна осуществляться с усилием затягивания от 7 до 14 ft. lbs (от 9,5 до 19,0 Н·м). Максимальное усилие, которое можно прикладывать при монтаже оросителей, - 21 ft. lbs (28,5 Н·м). Большее усилие может вызвать деформацию входного отверстия оросителя и утечку воды или повредить сам ороситель. Не пытайтесь отрегулировать неправильную установку оросителя затягиванием или ослаблением оросителя или монтажного патрона. Меняйте только положение соответствующей спринклерной муфты.
